3-56
3
6
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用塑料软刷等清除。
c
注意
刮片与软刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，务必小心擦拭，注意不要使溶剂沾到带轮的轴承部。
7
将传送带装回原位。
1. 将传送带挂在施加张力的带轮上。
2. 再将传送带挂在 Step4 中拆卸的带轮上并用垫
圈、带轮轴固定。
3. 将在 Step4 中移到长孔最边端的带轮移到在
Step3 中作记号的位置并固定。
4. 若传送带有松弛，可调整施加张力的带轮的位
置加大张力。
n
要点
本机传送带的张力规格如下。请根据需要使用张力计调节。
‧
输送台 1 ：260 〜 320Hz
‧
输送台 2 ：180 〜 220Hz
55373-N9-00
c
注意
施加张力的带轮的拧紧扭矩为 5.5N
‧
m，请勿拧得过紧。。
8
将基板固定夹装回原位。
将基板固定夹嵌入原位之后，拧紧 4 根固定螺栓。
9
将切带机的排带通道装回原位。

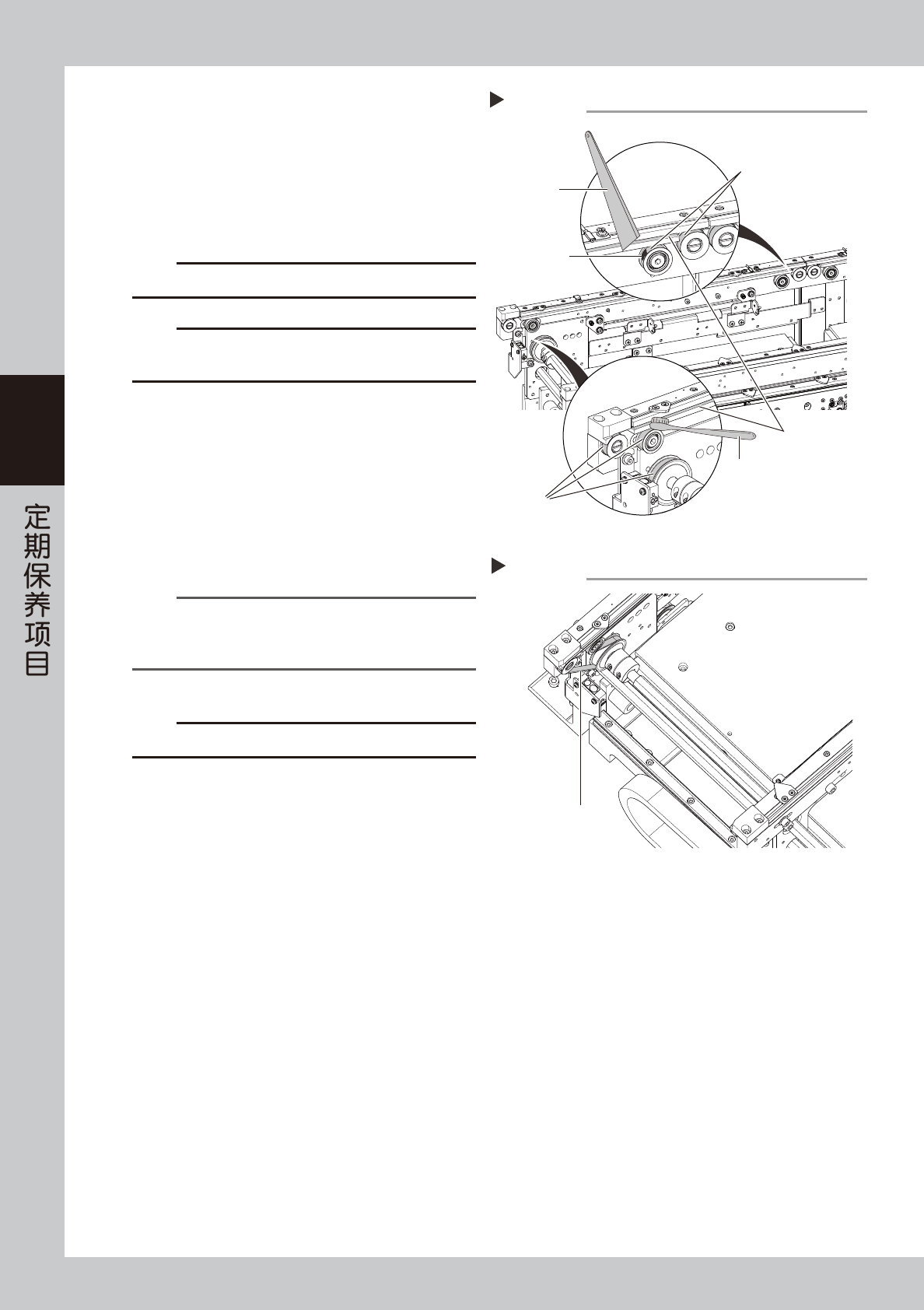

Step 6
塑料刮片
塑料软刷
传送带导轨
带轮表面
带轮表面
变黑固着的
传送带磨损粉
清洁传送带导轨、带轮
55372-N9-00
测量张力的位置
Step 7
测量张力的位置
(各轨道的外侧)
55373-N9-00
3-57
3
5.3.2 六角花键轴的清洁与加油
下面，介绍清洁传送部入口与出口处的六角花键轴的方法。关于加油位置与加油方式，请参照后述“第 5 章 加油
位置一览”。加油之前，先准备指定的润滑油 (NSL)。
1
将传送宽度调到最大。
用 [ 装置 ] -“传送装置”画面的手动操作按钮将传
送宽度调到最大。
2
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮，打开贴片机的安全机盖。
3. 将料车从贴片机上卸下。
3
清洁六角花键轴。
用无尘擦拭纸 ( 清洁室用 ) 擦去六角花键轴全轴的
脏污润滑油与脏污。
n
要点
若切带机排带通道妨碍操作，可以拆下。但，拆下排带通道
之后无法解除贴片机的紧急停机状态。需要解除紧急停机状
态时，必须将排带通道装回原位。
4
擦拭还未擦到的部位。
1. 将料车安装在贴片机之后，解除贴片机的紧急
停机状态。
e
2. 用 [ 装置 ] -“传送装置”画面的手动按钮，将
传送宽度调窄之后，再次按急停按钮并卸下料
车。
3. 用无尘擦拭纸擦拭还没有擦到的部位。
5
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在六角花
键轴的表面。
n
要点
按照 Step3 〜 4 的方法，通过调节传送宽度给六角花键轴全
轴涂抹润滑油。
清洁六角花键轴
Step 2
无尘擦拭纸
六角花键轴
55374-N9-00
涂抹润滑油
Step 5
均匀地涂抹
薄薄的一层
润滑油
55375-N9-00
3-58
3
5.3.3 W 轴滚珠丝杆、导轨的清洁与加油
下面，介绍传送部 W 轴滚珠丝杆、导轨的清洁与加油方法。关于加油位置与加油方式，请参照后述“第 5 章 加油
位置一览”。加油之前，先准备指定的润滑油 (NSL)。
1
将轨道 1 的传送宽度调到最大。
按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ] 按钮，
将轨道 1 的传送宽度调到最大。
2
使轨道 1 的顶板下降。
确认轨道 1 的顶板是否为下降状态。若不是，需按
[ 装置 ] -“传送装置”画面的传送台 1、2 的 [ 顶板 ]
按钮，使轨道 1 的顶板 (2 处 ) 下降。
3
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮，打开贴片机的安全机盖。
3. 将料车从贴片机上卸下。
4
拆卸顶板。
用内六角扳手 (4) 拆下固定顶板的螺栓 (1 处顶板 4
根 ) 之后，拆出顶板。
55376-N9-00
n
要点
若切带机排带通道妨碍操作，可以拆下。但，拆下排带通道
之后无法解除贴片机的紧急停机状态。需要解除紧急停机状
态时，必须将排带通道装回原位。
w
警告
顶板较重，拆装时务必注意安全。
5
清洁滚珠丝杆部。
用无尘擦拭纸等擦去滚珠丝杆上的脏污润滑油与尘
屑。
c
注意
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。
6
清洁导轨。
用无尘擦拭纸擦去导轨全轨的脏污润滑油与尘屑。
7
擦拭还未擦到的部位。
1. 将料车安装在贴片机之后，解除贴片机的紧急
停机状态。
e
2. 用 [ 装置 ] -“传送装置”画面的手动按钮，将
传送宽度调窄之后，再次按急停按钮并卸下料
车。
3. 用无尘擦拭纸擦拭还没有擦到的部位。
n
要点
若切带机排带通道妨碍操作，可以拆下。
拆卸顶板
Step 4
固定顶板的螺栓(4处)
顶板
55376-N9-00
清洁滚珠丝杆
Step 5
无尘擦拭纸
滚珠丝杆
55377-N9-00
清洁导轨
Step 6
无尘擦拭纸
导轨
55378-N9-00
