7.2.4 易耗件的安装

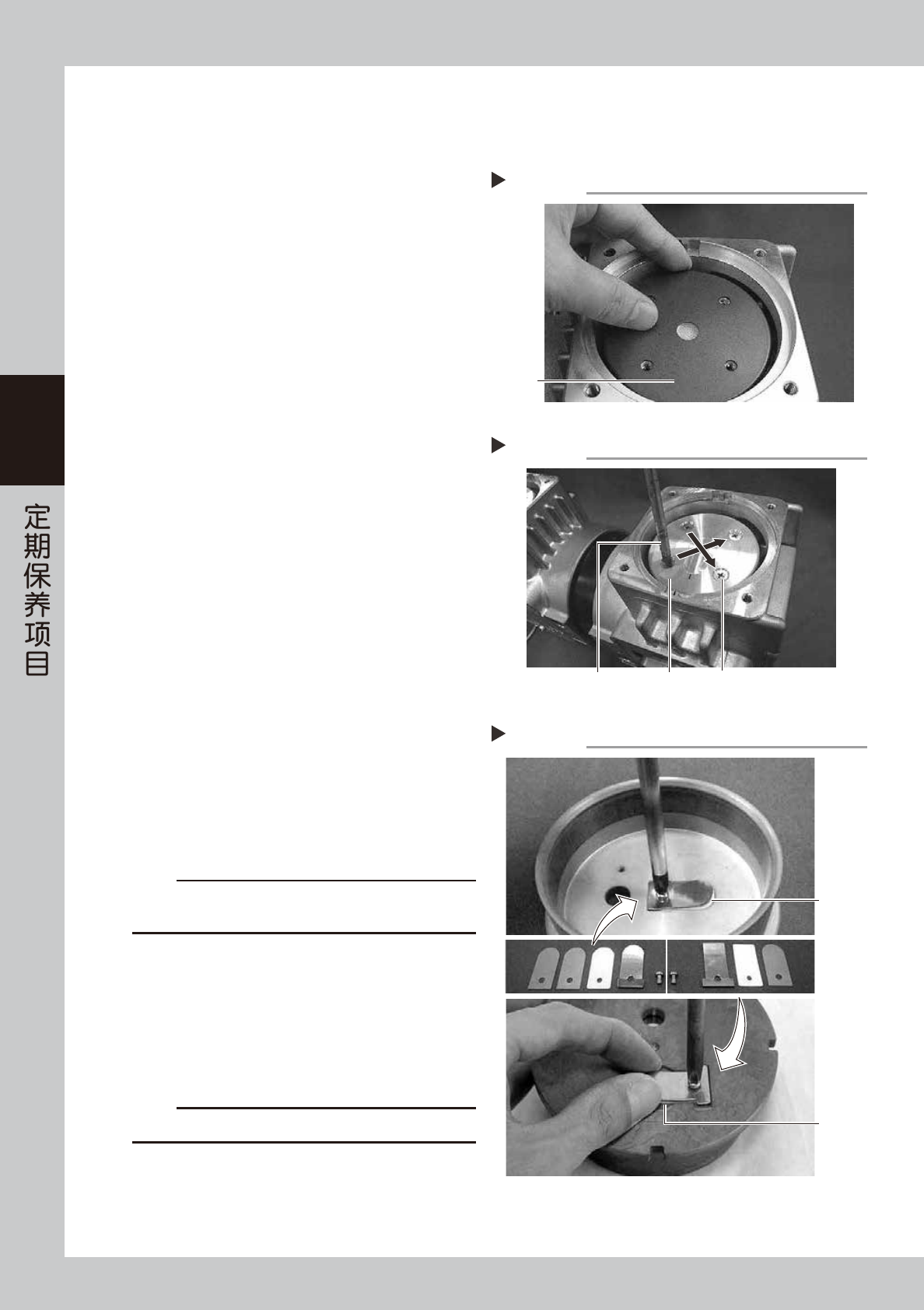

■ 碗形塞与压板的安装
1
换上新的碗形塞。
如右图所示，将新的碗形塞放在连杆上。
2
安装压板。
将清洗干净的压板上的记号对齐碗形塞上的记号安
装在碗形塞上。
3
拧紧固定螺钉。
1. 确认压板的记号已与壳体上的记号对齐。
2. 用扭矩螺丝刀按对角方向对称拧紧 4 颗固定螺
钉 (M5×L12)。
拧紧扭矩 ：0.55N
‧
m
■ 气缸部零件的安装
1
组装吸气阀。
1. 将 2 片吸气阀 (FLAP) 放在已清洁干净的气缸
上，再放上吸气阀加固片 (SHEET1 FLAP)、吸
气阀压片。
2. 用扭矩螺丝刀拧紧固定螺丝 (M3×L5)。
拧紧扭矩为 ：0.55N
‧
m
c
注意
拧紧固定螺丝时，注意不要使吸气阀、吸气阀加固片、吸气
阀压片偏移碰触凹槽的外周。
2
安装排气阀。
1. 翻转气缸，将排气阀放在气缸上，再在排气阀
上放上排气阀加固片。
2. 再放上排气阀压片之后，用扭矩螺丝刀拧紧固
定螺丝 (M3×L5)。
拧紧扭矩为 ：0.55N
‧
m
c
注意
拧紧固定螺丝时，注意不要使排气阀偏移碰触凹槽的外周。
3
插入气缸。
使气缸的记号与壳体的记号对齐后，插入碗形塞部。
安装碗形塞
Step 1
碗形塞
553B3-N9-00
固定压板
Step 2-3
固定螺丝压板扭矩螺丝刀
553B4-N9-00
组装气缸部零件
凹槽外周
凹槽外周
Step 1-2
553B5-N9-00
3-77
3
■ 泵头盖部的组装
1
更换密封圈。
1. 拆下泵头盖上的密封圈，清洁泵头盖。
2. 用喷气工具对泵头盖进行喷气之后，换上新的
密封圈。
2
组装泵头盖。
1. 将连接管插入泵头盖。
2. 对齐壳体与泵头盖的螺丝孔，用扭矩扳手拧紧
4 根固定螺栓 (M6×L30)(2 个泵头盖共 8 根固
定螺栓 )。
拧紧扭矩 ：8N
‧
m
3
安装盖板。
使真空泵的盖板安装部朝上之后，安装盖板。
7.2.5 真空泵的安装
1
将真空泵装回原位。
按照本章前述“7.2.2 作业准备与真空泵的拆卸”中 Step3 〜 5 的相反步骤将真空泵装回原位。
c
注意
真空泵较重，安装时务必注意安全。
2
安装贴片机的正面盖板。
连接吸气扇的插头与地线之后，将正面盖板装回原位并固定 6 处固定螺丝。
3
将切带机的排带通道与料车装回原位。

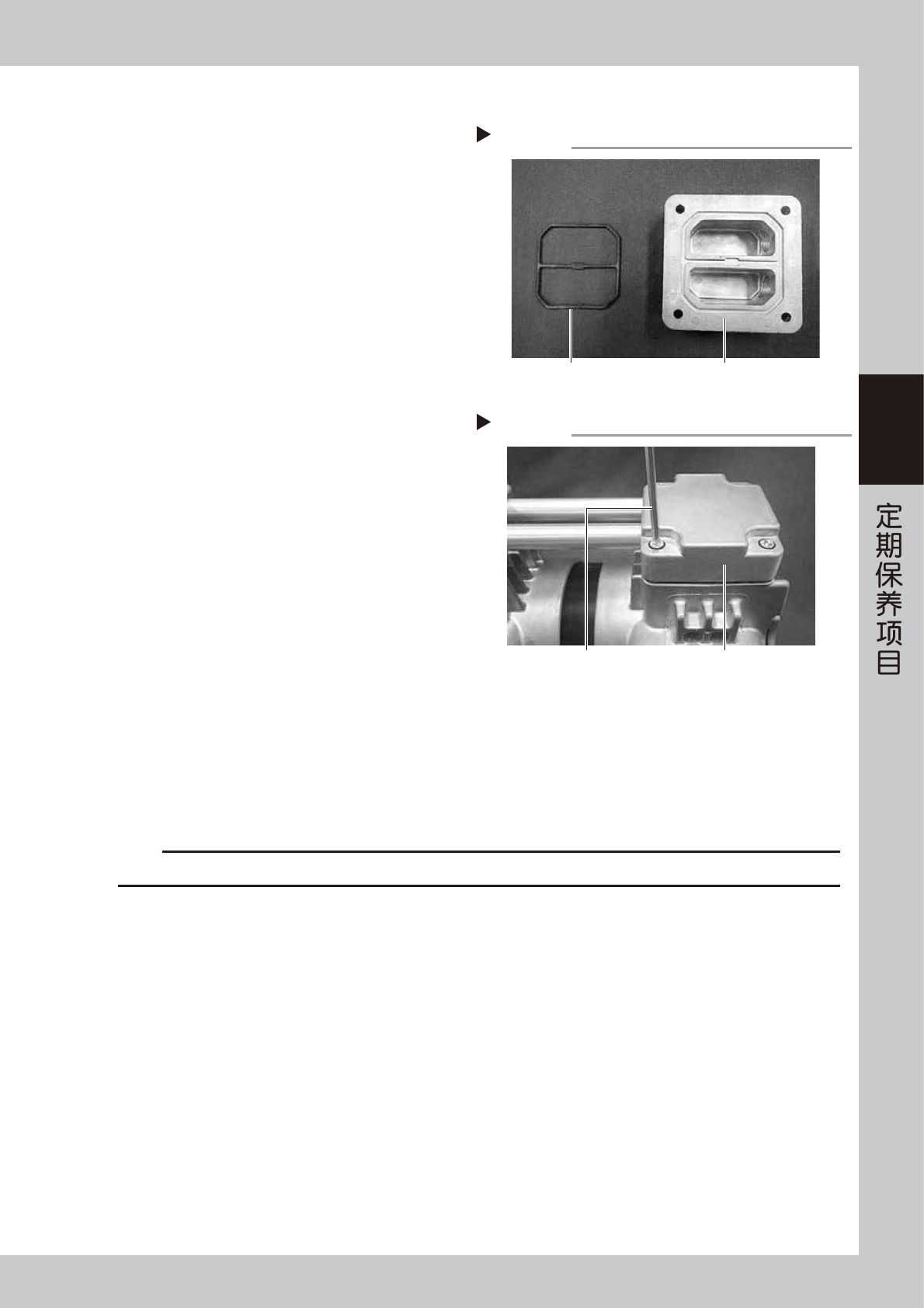

更换密封圈
Step 1
泵头盖密封圈
553B6-N9-00
安装泵头盖
Step 2
泵头盖扭矩扳手
553B7-N9-00
3-78
3
8.其它
8.1 RS 贴装头单元吸嘴轴内部的清洁
在 RS 贴装头单元无吸嘴的状态下测定真空压力，若真空压力无法下降到规定值 (100 以下 ) 时，需要更换滤芯。
若更换了滤芯仍然无法下降到规定值时，可能是吸嘴轴内的气路有脏污。此时，需要清洗吸嘴轴内部。
即使真空压力无法下降到规定值的贴装头只有 1 个，原则上也需要对所有贴装头的吸嘴轴 (18 根 ) 进行清洁，因为
其它贴装头的吸嘴轴内部可能也同样有脏污。
1
使吸嘴全部被放回吸嘴交换站中。

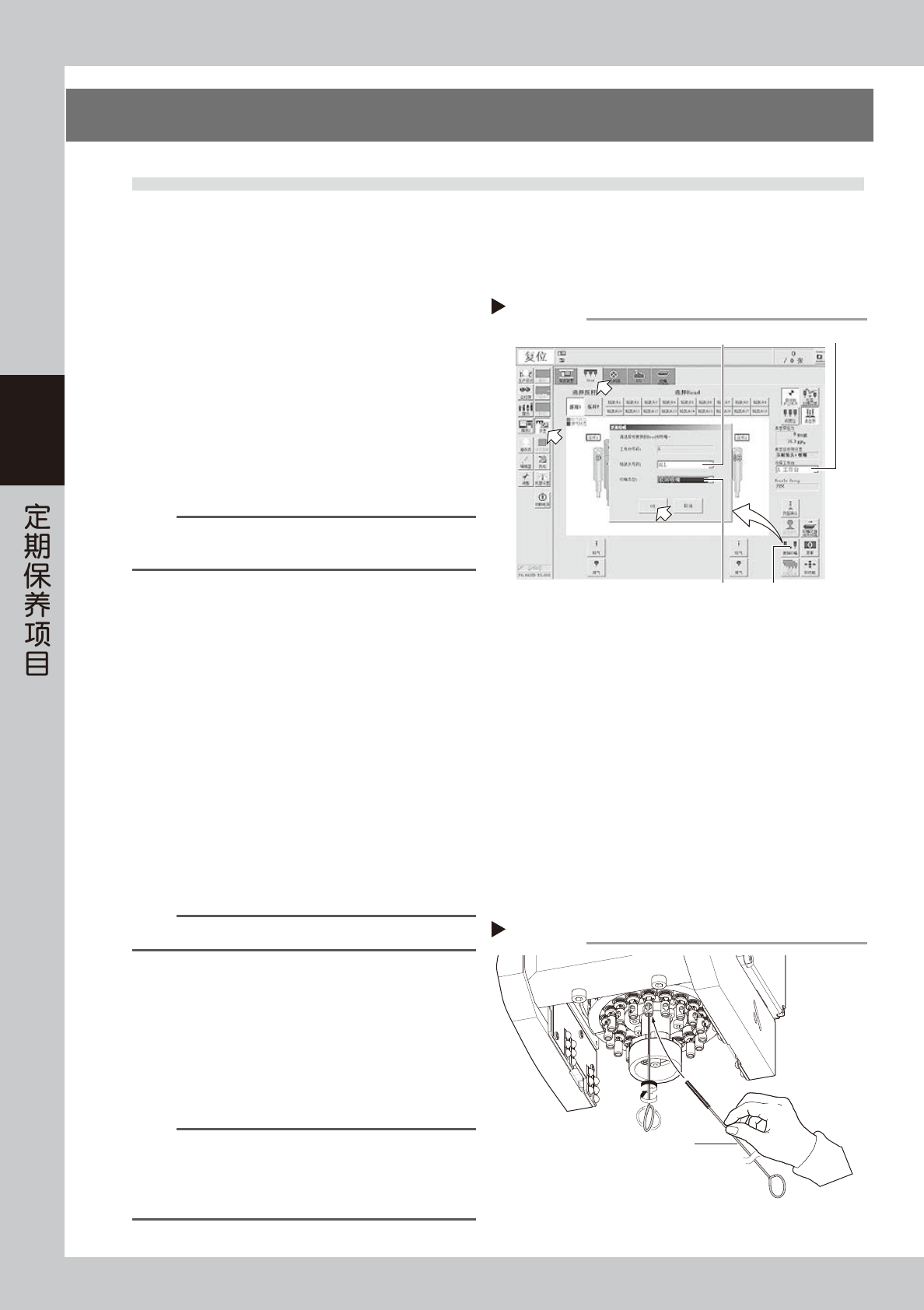

1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择工作台。
即，通过选择工作台来选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 在“更换吸嘴”画面中将“贴装头号码”选择
为“ALL”，将“吸嘴类型”选择为“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头的吸嘴全部被放回
吸嘴交换站中。
n
要点
若没有选配吸嘴交换站，请按急停按钮之后打开安全机盖，
用手拆下所有吸嘴。
2
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮，打开贴片机的安全机盖。
3. 将料车从贴片机上卸下。
4. 将贴装头单元移到便于清洁吸嘴轴内部的位置
之后，将方巾垫在下方。
3
拆卸所有滤芯。
参照前述“2.6.2 空气滤芯的点检与更换”中的
Step3，拆下所有贴装头中的滤芯。
4
清洁机械阀并加油。
参照前述“3.2.3 真空切换部 ( 机械阀 ) 的清洁与加
油”，清洁所有机械阀并加油。
参考
拆下的机械阀，在装回贴装头中时，即使不是原贴装头也无妨。
5
用细管刷预清洁吸嘴轴内部。
为便于清除吸嘴轴内部的脏污与异物先进行预清
洁。
1. 将细管刷 (KMB-M3858-00X) 插入吸嘴轴深处。
2. 转动细管刷数次。
3. 以相同要领清洁所有的吸嘴轴。
n
要点
•
使用细管刷时注意拿捏位置，不要使其弯曲。
•
根据脏污程度不同，使用细管刷的根数会有所不同。
但，一般 1 根细管刷足够清洁 1 台 RS 贴装头单元 (18 个
贴装头的吸嘴轴 ) 了。
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴” 选择工作台
56304N900
清洁吸嘴轴内
Step 5
细管刷
553E8-N9-00
