4-3
4
1.2 放电针的更换 ( 2 年 )
参照“1.1 放电针的清洁 ( 每月 )”对放电针进行了清洁，但显示离子平衡异常的 LED(±PREC、±ERR) 仍然不熄
灯时需要更换放电针 (KHN-M83P1-00X ：Needle Set, 4 根／盒 )。此外，每 2 年还需要更换 1 次放电针。1 个静
电消除器需要 8 根放电针。1 台贴片机前后侧各装有 1 个静电消除器，更换放电针时，1 台贴片机需要 16 根 (4 盒 )
放电针。
1
e
切断静电消除器的电源。
1. 按急停按钮，打开贴片机的安全机盖，静电消除器的电源将自动被切断。
2. 确认静电消除器的 LED 已全部熄灯。
w
警告
切断电源之后，请勿立即触摸放电针。因为断电后短时间内仍有电流残留，非常危险。
2
切断供气。
打开设备正面左上的盖板，将 [ 供气 / 排气 ] 开关
向右 (EXH) 旋转，切断供气。
3
拆卸放电针。
如右图所示，捏住放电针座对角上的 2 处卡扣拔出。
4
更换放电针。
安装放电针时，将放电针座的切口部对准放电针组
件的突起部之后按入。
5
( 有静电测试仪时 ) 确认除静电的性能。
1. 将设备左上部的 [ 供气 / 排气 ] 开关向左旋转，
接通供气。
2. 关闭设备的正面安全机盖，将操作面板上的急
停按钮向右转动之后，按 [READY ( 准备就绪 )]
按钮。
3. 确认静电消除器的“GOOD”蓝色 LED 已亮灯，
且未发生错误。
n
要点
除静电性能的规格 ：在送料器吸附位置的衰减时间 (+1000V 带电衰减到 +100V 以下的时间 ) 为 15 秒以内。
若更换了放电针，除静电性能仍然无法恢复时，或静电消除器仍不断发生错误时，请与销售代理商或直接与本公司联系。
n
要点
关于静电消除器的详细规格，请参阅静电消除器生产厂商的使用说明书。

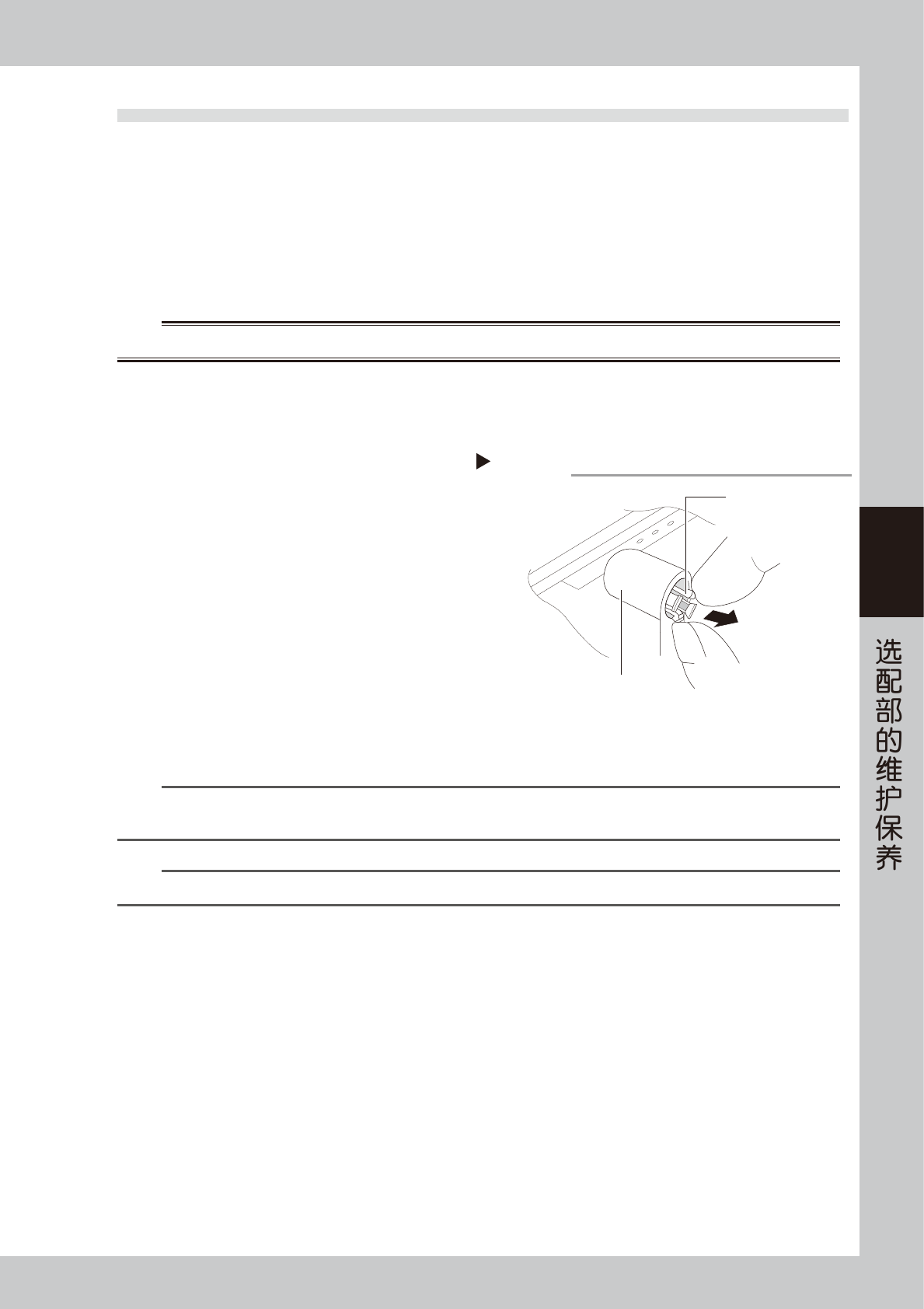

拆卸放电针
Step 3
放电针座的卡扣
放电针组件
55402-N9-00
4-4
4
2.UPS 蓄电池的更换 (3 年 )
蓄电池有一定的使用寿命。根据周围温度等使用环境不同，使用寿命会有所不同，但一般建议 3 年左右最好更换 1
次蓄电池 (KGA-M6566-30X)。下面，介绍更换 UPS 内置蓄电池的方法。
w
警告
更换蓄电池，必须由有电工操作经验以及专业知识的人员进行。
c
注意
UPS 使用的蓄电池会自然放电。若购买备用蓄电池，为避免长时间存放，建议最早可提前在预计更换的 1 〜 2 个月之前购买。此外，
蓄电池应在室温下存放，避免高温。
1
切断设备的电源。
关闭设备的电源数秒之后，UPS 也会自动切断电源。
w
警告
请勿在紧急停机状态下更换蓄电池。因为，此时 UPS 还处于
工作状态，非常危险。
2
拆卸正面面板。
用十字螺丝刀拆下正面面板的 2 处固定螺丝。
3
断开蓄电池的连接器。
将 UPS 侧与内置蓄电池侧的连接器断开。
4
拆卸蓄电池固定板。
用十字螺丝刀拆下蓄电池固定板的固定螺丝之后，
取下蓄电池固定板。
5
换上新的蓄电池。
拔出需要更换的蓄电池之后，插入新的蓄电池。
6
组装回原来的状态。
按照与 Step2 〜 Step4 相反的步骤将 UPS 组装回原
来的状态。
7
确认组装是否正确。
1. 接通设备的电源。
2. 按UPS 操作面板上的[ON] 按钮，确认“BATTERY
LED”已熄灯。
8
记录蓄电池的更换日。
在 UPS 警告标贴 ( 参照前述“安全须知”) 上记录
蓄电池的更换年月。
n
要点
关于 UPS 的详细内容，请参阅 UPS 生产厂商的使用说明书。

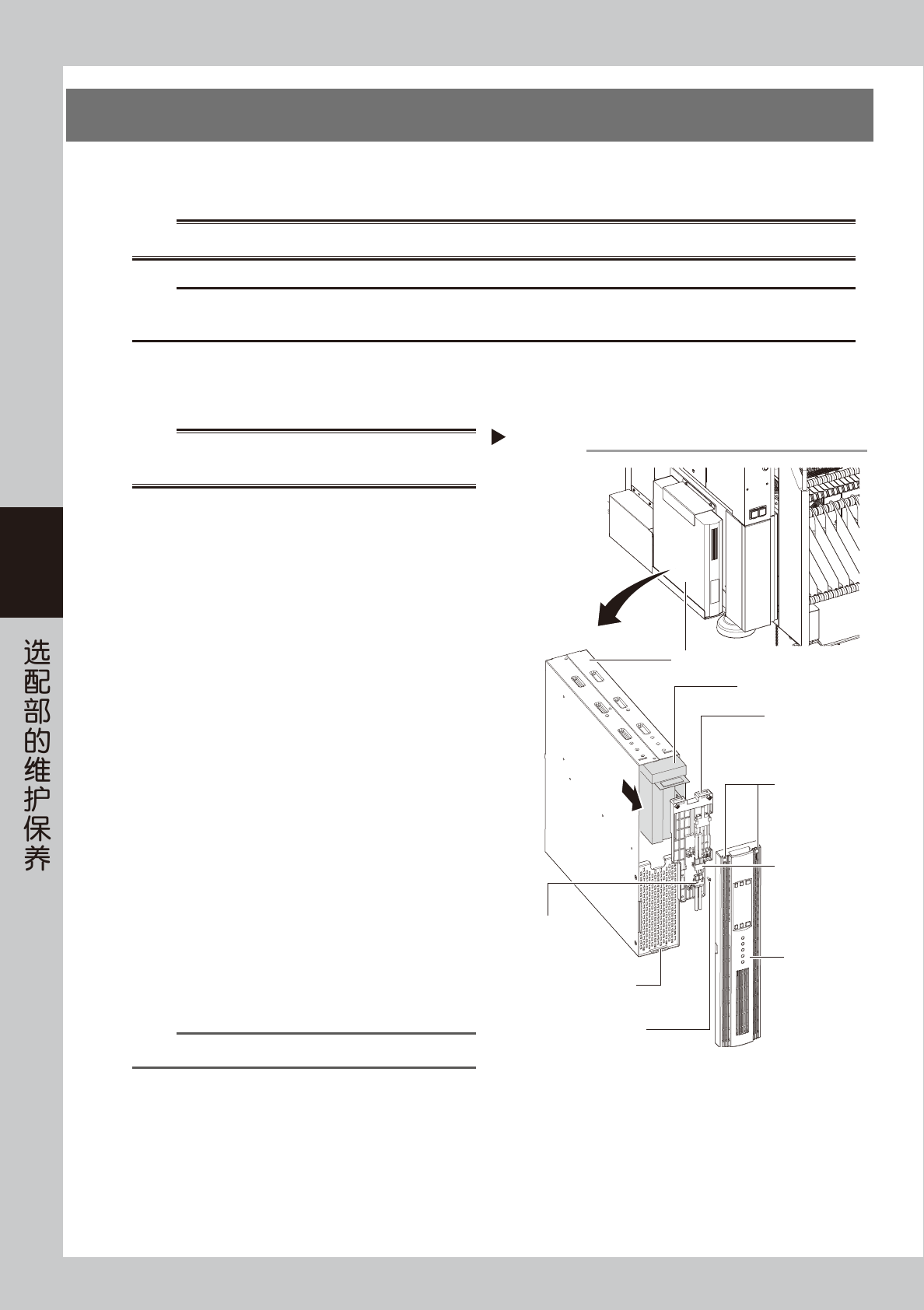

更换UPS的内置蓄电池
UPS
UPS安装在面向贴片机
背面时的左下方
内置蓄电池
内置蓄电池侧的
连接器
UPS侧蓄电池
连接器
蓄电池固定板
正面面板
正面面板卡钩
蓄电池固定板
的固定螺丝
正面面板的
固定螺丝(2处)
Step 2-6
55403-N9-00
4-5
4
3.cATS 的点检、清洁与加油
cATS 的点检项目，如下表所示。
点检位置 部件名 点检、加油 点检频率
载料箱与载盘 检查是否有变形、磨损、老化 每天
AZ 轴
导轨 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
每月皮带 检查皮带是否有松弛、磨损、老化
滚珠丝杆 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
AH 轴
导轨 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
6 个月
皮带 检查皮带是否有松弛、磨损、老化
滚珠导杆 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
齿条与小齿轮 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
元件补充台 检查导轨部是否已磨损、载盘固定夹是否有松弛或松动
吸附台
载盘导向部 检查螺旋导柱、上下导板是否有变形、磨损、老化
皮带 检查皮带是否有松弛、磨损、老化
导轨 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
载料箱轴 滚珠导杆 检查是否有异物粘附、生锈，以及润滑油的涂抹状态
n
要点
加油时使用的润滑油，务必使用 YAMAHA 指定的润滑油 ( 润滑油名 ：NSL)。
