4-9 4 3.3.3 吸附台 ( 载盘夹部 ) 下面，介绍载盘夹部的清洁与加油的方法。 1 拆卸盖板。 用内六角扳手拆下如右图所示的盖板。 2 清洁导轨。 用无尘擦拭纸擦去导轨的脏污润滑油与尘屑。 3 涂抹润滑油。 用手指给导轨涂抹润滑油。 4 将盖板装回原位。 将 Step1 中拆下的盖板装回原位。 3.3.4 吸附台 ( 上下导板部 ) 下面，介绍上下导板部的清洁与加油方法。 1 拆卸盖板。 用十字螺丝刀拆下如右图所示的盖板。 2…
4-8
4
3.3 6 个月
3.3.1 AH 轴
下面，介绍 AH 轴 ( 导轨、滚珠导杆、齿条与小齿轮 ) 的清洁与加油方法。
1
清洁导轨。
用无尘擦拭纸擦去导轨的脏污润滑油与尘屑。
2
加润滑油。
1. 如右图所示，将润滑油注油嘴移到可以用润滑
油枪添加润滑油的位置。
2. 用润滑油枪 ( 弯折型枪嘴 ) 添加润滑油。
3
清洁滚珠导杆。
用无尘擦拭纸擦去滚珠导杆的脏污润滑油与尘屑。
4
涂抹润滑油。
用手涂抹薄薄的一层润滑油。
5
清洁齿条部。
用无尘擦拭纸擦去齿条部的脏污润滑油与尘屑。
6
涂抹润滑油。
用手指将润滑油均匀地涂抹在齿条部。
7
擦去多余的润滑油。
1. 加润滑油之后，使该部件移动。
2. 确认润滑油的状态，有多余的润滑油时，用无
尘擦拭纸擦去。
3.3.2 载料箱轴部
下面，介绍载料箱轴部滚珠导杆的清洁与加油的方法。
1
清洁滚珠导杆。
用无尘擦拭纸擦去滚珠导杆的脏污润滑油与尘屑。
2
涂抹润滑油。
用手指给滚珠导杆涂抹薄薄的一层润滑油。
给AH轴加润滑油
Step 2
滚珠导杆
齿条部
导轨用润滑油注油嘴
导轨
55408-N9-00
给齿条部涂抹润滑油
Step 6
齿条部
55409-N9-00
给载料箱轴部涂抹润滑油
Step 2
载料箱轴部
55410-N9-00
4-9
4
3.3.3 吸附台 ( 载盘夹部 )
下面，介绍载盘夹部的清洁与加油的方法。
1
拆卸盖板。
用内六角扳手拆下如右图所示的盖板。
2
清洁导轨。
用无尘擦拭纸擦去导轨的脏污润滑油与尘屑。
3
涂抹润滑油。
用手指给导轨涂抹润滑油。
4
将盖板装回原位。
将 Step1 中拆下的盖板装回原位。
3.3.4 吸附台 ( 上下导板部 )
下面，介绍上下导板部的清洁与加油方法。
1
拆卸盖板。
用十字螺丝刀拆下如右图所示的盖板。
2
清洁导轨。
用无尘擦拭纸擦去导轨的脏污润滑油与尘屑。
3
涂抹润滑油。
用手指给导轨涂抹润滑油。
4
将盖板装回原位。
将 Step1 中拆下的盖板装回原位。

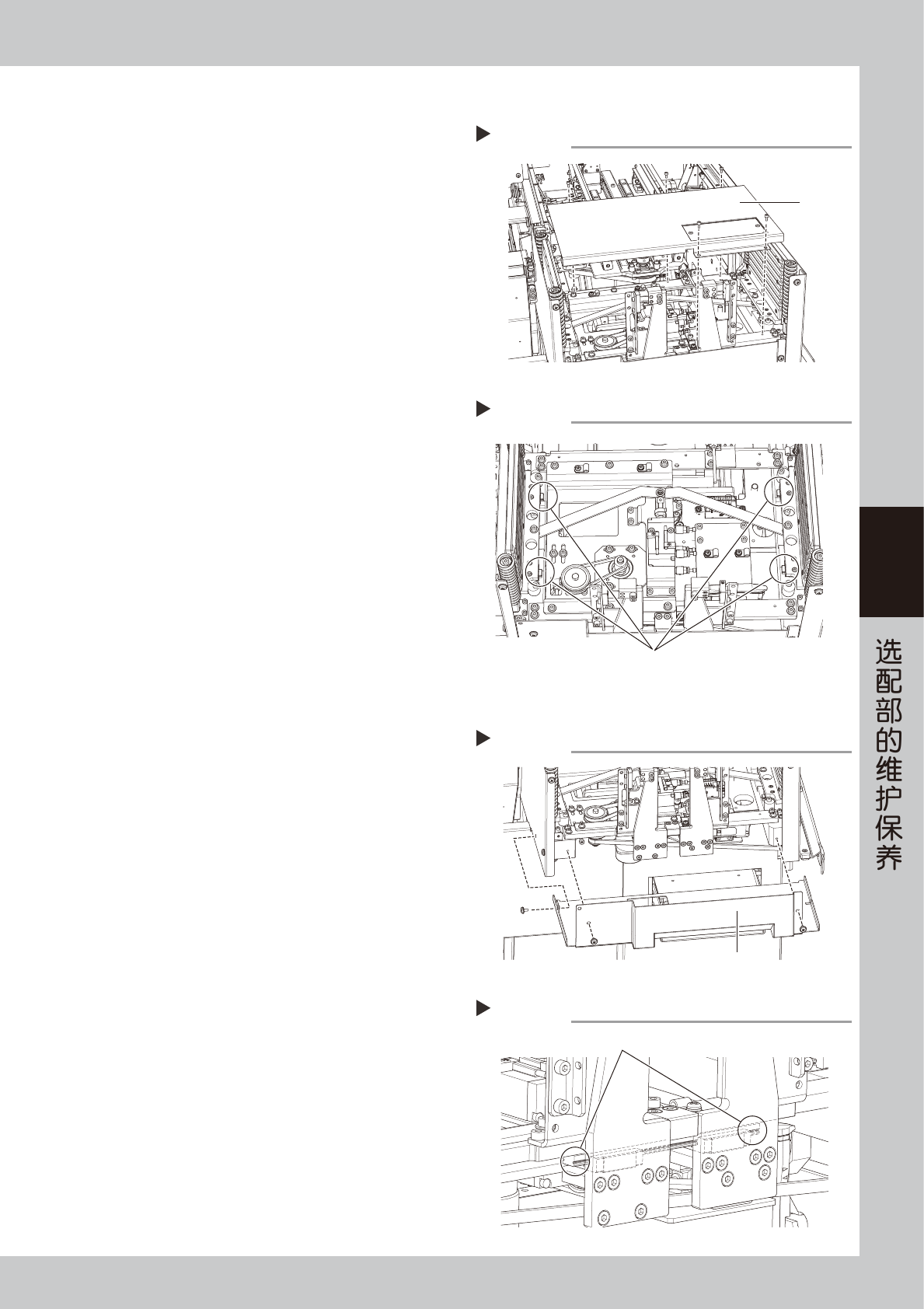

拆卸盖板
Step 1
盖板
55411-N9-00
涂抹润滑油
Step 3
导轨
55412-N9-00
拆卸盖板
Step 1
盖板
55413-N9-00
涂抹润滑油
Step 3
导轨
55414-N9-00
4-10
4
4.吸嘴交换站
4.1 吸嘴交换站传感器的状态确认 (1 年 )
配备吸嘴交换站 ( 选配 ) 的贴片机，需定期对检查吸嘴的传感器的状态进行确认。
此处，以 MU 贴装头单元的吸嘴交换站为例介绍检查传感器状态的方法。
c
注意
若吸嘴交换站的传感器无法正常检查吸嘴，自动更换吸嘴将无法正确进行，或因检查吸嘴出错而无法继续生产。
1
进行作业之前的准备。
1. 将所有吸嘴放回吸嘴交换站中。
打开 [ 装置 ] -“Head”画面，按 [ 更换吸嘴 ]
按钮，打开“更换吸嘴”对话框。将“贴装头
号码”选择为“ALL”，“吸嘴类型”选择为“放
回吸嘴”之后，按 [OK] 按钮，所有吸嘴被放回
吸嘴交换站中。
e
2. 按急停按钮之后，打开贴片机的正面安全机盖。
2
打开吸嘴交换站 (ANC) 的开闭器。
1. 打开 [ 装置 ] -“Head”画面。
2. 按 [ 吸嘴交换站开闭器 ] 按钮，打开吸嘴交换
站的开闭器。
3
启用 CalibSm 调整实用程序。
1. 按画面左侧按钮区的 [ 调整 ] 按钮，打开
“CalibSm-LogIn”画面。
2. 确认“User”为“Operator”之后，按 [OK] 按钮。
显示确认对话框之后，按 [ 确定 ] 按钮，打开
“CalibSm-Main Menu”主菜单画面。
n
要点
以“Operator”打开 CalibSm 调整实用程序，可以避免修改与
保存机器设定值。
4
打开吸嘴交换站自动调整画面。
按主菜单画面的 [024 ANC Auto] 按钮，打开
“CalibSm-ANC Auto”画面。
打开吸嘴交换站的开闭器
Step 2
56401-N9-00
将所有吸嘴放回吸嘴交换站中
选择“放回吸嘴” [更换吸嘴]按钮选择“ALL”
Step 1
56400-N9-00
启动CalibSm调整实用程序
Step 3-4
[调整]按钮
按[024 ANC Auto]按钮
56402-N9-00
