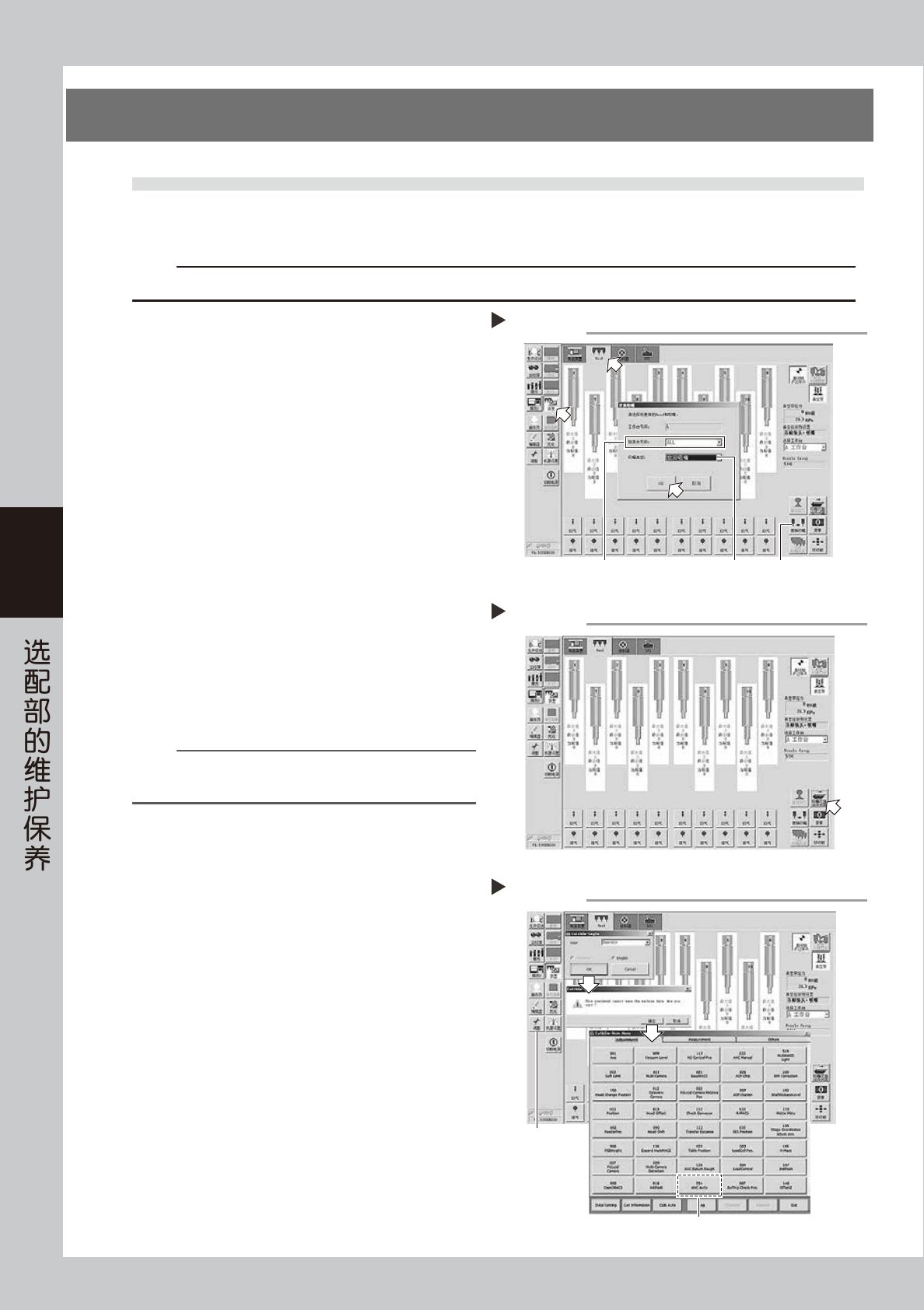

4-10
4
4.吸嘴交换站
4.1 吸嘴交换站传感器的状态确认 (1 年 )
配备吸嘴交换站 ( 选配 ) 的贴片机，需定期对检查吸嘴的传感器的状态进行确认。
此处，以 MU 贴装头单元的吸嘴交换站为例介绍检查传感器状态的方法。
c
注意
若吸嘴交换站的传感器无法正常检查吸嘴，自动更换吸嘴将无法正确进行，或因检查吸嘴出错而无法继续生产。
1
进行作业之前的准备。
1. 将所有吸嘴放回吸嘴交换站中。
打开 [ 装置 ] -“Head”画面，按 [ 更换吸嘴 ]
按钮，打开“更换吸嘴”对话框。将“贴装头
号码”选择为“ALL”，“吸嘴类型”选择为“放
回吸嘴”之后，按 [OK] 按钮，所有吸嘴被放回
吸嘴交换站中。
e
2. 按急停按钮之后，打开贴片机的正面安全机盖。
2
打开吸嘴交换站 (ANC) 的开闭器。
1. 打开 [ 装置 ] -“Head”画面。
2. 按 [ 吸嘴交换站开闭器 ] 按钮，打开吸嘴交换
站的开闭器。
3
启用 CalibSm 调整实用程序。
1. 按画面左侧按钮区的 [ 调整 ] 按钮，打开
“CalibSm-LogIn”画面。
2. 确认“User”为“Operator”之后，按 [OK] 按钮。
显示确认对话框之后，按 [ 确定 ] 按钮，打开
“CalibSm-Main Menu”主菜单画面。
n
要点
以“Operator”打开 CalibSm 调整实用程序，可以避免修改与
保存机器设定值。
4
打开吸嘴交换站自动调整画面。
按主菜单画面的 [024 ANC Auto] 按钮，打开
“CalibSm-ANC Auto”画面。
打开吸嘴交换站的开闭器
Step 2
56401-N9-00
将所有吸嘴放回吸嘴交换站中
选择“放回吸嘴” [更换吸嘴]按钮选择“ALL”
Step 1
56400-N9-00
启动CalibSm调整实用程序
Step 3-4
[调整]按钮
按[024 ANC Auto]按钮
56402-N9-00
4-11
4
5
打开确认传感器的画面。
1. 从“CalibSm-ANC Auto”画面左上的下拉框中
选择任意的工作台。
2. 按吸嘴交换站的示意图按钮，打开确认传感器
的画面。
6
确认传感器的状态。
1. 参考右图的说明，确认画面中显示的吸嘴放置
状态是否与实际的吸嘴放置状态相同。
2. 用手取出吸嘴，确认对象位置的显示已变为无
吸嘴。
7
清洁吸嘴交换站。
1. 若画面的显示与实际不一致，需取出吸嘴目视
检查吸嘴放置位置内部。
2. 若有尘屑或芯片等异物时，需参照本章后述“4.2
吸嘴交换站的清洁”用吸尘工具等清除。
c
注意
除尘屑等原因以外，若传感器检查吸嘴交换站内的吸嘴不稳
定或无法检出时，请与销售代理商或直接与本公司联系。
客户自行拆开清洁不在保修范围内。
8
关闭吸嘴交换站的开闭器。
按 [ 装置 ] -“Head”画面的 [ 吸嘴交换站开闭器 ]
按钮，关闭开闭器。
打开确认传感器的画面
Step 5
选择“Table A”或“Table B” 按吸嘴交换站的示意图
56403-N9-00
5-513
13
6-SP
42
6-SP
42
确认传感器的状态
Step 6
5号贴装头使用513吸嘴
放置位置：No.13
彩色边框(有红、蓝、黄、绿等颜色)：登录有吸嘴
6号贴装头使用定制吸嘴
放置位置：No.42
黑色边框：未登录吸嘴
灰色：本位置目前有吸嘴
白色：本位置目前无吸嘴
吸嘴放置位置与传感器状态示例
56404-N9-00
4-12
4
4.2 吸嘴交换站的清洁
吸嘴交换站长期使用会粘附脏污。若不定期进行清洁，可能会通过吸嘴使脏污粘附到花键轴 ( 吸嘴轴 ) 与滤芯上。
因此，建议在清洁花键轴 ( 吸嘴轴 ) 的同时对吸嘴交换站也进行清洁。
此处，以 MU 贴装头用的吸嘴交换站为例介绍清洁吸嘴交换站的方法。
n
要点
从吸嘴交换站中拆出吸嘴时，若使用 ANC 吸嘴装卸工具 ( 以下简称“装卸工具”) 会便于拆出吸嘴。
详细内容，请参照前述第 3 章“1.2.4 ANC 吸嘴装卸工具的使用方法”。
RS 贴装头用的吸嘴交换站时，请参照前述第 3 章“■ RS 贴装头用 ANC 吸嘴装卸工具”。
1
使吸嘴全部被放回吸嘴交换站中。
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择工作台。
即，通过选择工作台来选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 在“更换吸嘴”画面中将“贴装头号码”选择
为“ALL”，将“吸嘴类型”选择为“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头的吸嘴全部被放回
吸嘴交换站中。
2
打开吸嘴交换站的开闭器。
按 [ 装置 ] -“Head”画面中的 [ 吸嘴交换站开闭器 ]
按钮，打开吸嘴交换站的开闭器。
3
e
拆出吸嘴。
1. 按急停按钮，打开贴片机的安全机盖。
2. 选购有装卸工具时，参照前述第 3 章“■ 一次
性拆出 MU 贴装头用吸嘴的方法”拆出吸嘴。
参考
没有选购装卸工具时，请用手取出。
4
确认吸嘴交换站。
目视检查吸嘴交换站是否粘附有脏污。
5
清洁吸嘴交换站。
1. 用吸尘工具 ( 选购件 ) 吸取粘附的脏污。
2. 用浸有少量 IPA 的棉棒擦拭吸嘴交换站的内壁。
6
将吸嘴放回原位。
参照前述第 3 章“■ 一次性放回 MU 贴装头用吸
嘴的方法”将吸嘴放回吸嘴交换站中。
参考
没有选购装卸工具时，请用手将吸嘴放回原位。
吸嘴的放置位置，可以查看粘贴在贴片机内部的吸嘴放置位
置标贴或在 [ 机器设置 ] -“机器数据”-“单元装置”-“吸嘴
交换站”画面中确认。
将所有吸嘴放回与打开吸嘴交换站开闭器
选择“放回吸嘴” [更换吸嘴] 按钮
[吸嘴交换站开闭器] 按钮
选择“ALL”
Step 1-2
56405-N9-00
清洁吸嘴交换站
Step 5
55415-N9-00
