5-3 5 2. 加油位置与加油频率 ( 贴片机主体 ) 2.1 X 轴 2.1.1 4 梁机型 X轴的加油位置 (4梁机型) 滚珠丝杆、导轨 润滑油枪 ： 用手涂抹 ： X轴滚珠丝杆部 X轴导轨部 上侧润滑油注油嘴 X轴导轨部 下侧润滑油注油嘴 X轴导轨部 上侧润滑油注油嘴 X轴导轨部 下侧润滑油注油嘴 加油部位 润滑油种类 加油位置 频率 加油方法 滚珠丝杆 NSL 1 ( 各工作台 ) 1次/月 润滑油枪 ： 弯折型枪嘴 (…
5-2
5
1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适用的枪嘴。本机使用润滑油枪添加的润滑油只
有 NSL 润滑油。
润滑油枪
润滑油枪
30°弯折型枪嘴
标准枪嘴
将枪嘴插入此处
软管型枪嘴
30°
前端部外径 φ14前端部外径 φ10前端部外径 φ5
55500-N9-00
c
注意
各种润滑油必须分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致设备性能降低。
5-3
5
2.加油位置与加油频率 ( 贴片机主体 )
2.1 X 轴
2.1.1 4 梁机型
X轴的加油位置 (4梁机型)
滚珠丝杆、导轨
润滑油枪 ：
用手涂抹 ：
X轴滚珠丝杆部
X轴导轨部
上侧润滑油注油嘴
X轴导轨部
下侧润滑油注油嘴
X轴导轨部
上侧润滑油注油嘴
X轴导轨部
下侧润滑油注油嘴
加油部位 润滑油种类 加油位置 频率 加油方法
滚珠丝杆 NSL
1
( 各工作台 ) 1次/月 润滑油枪 ：弯折型枪嘴 (Φ5mm)
导轨 NSL
4
( 各工作台 ) 1次/月 润滑油枪 ：弯折型枪嘴 (Φ5mm)
55501-N9-00
5-4
5

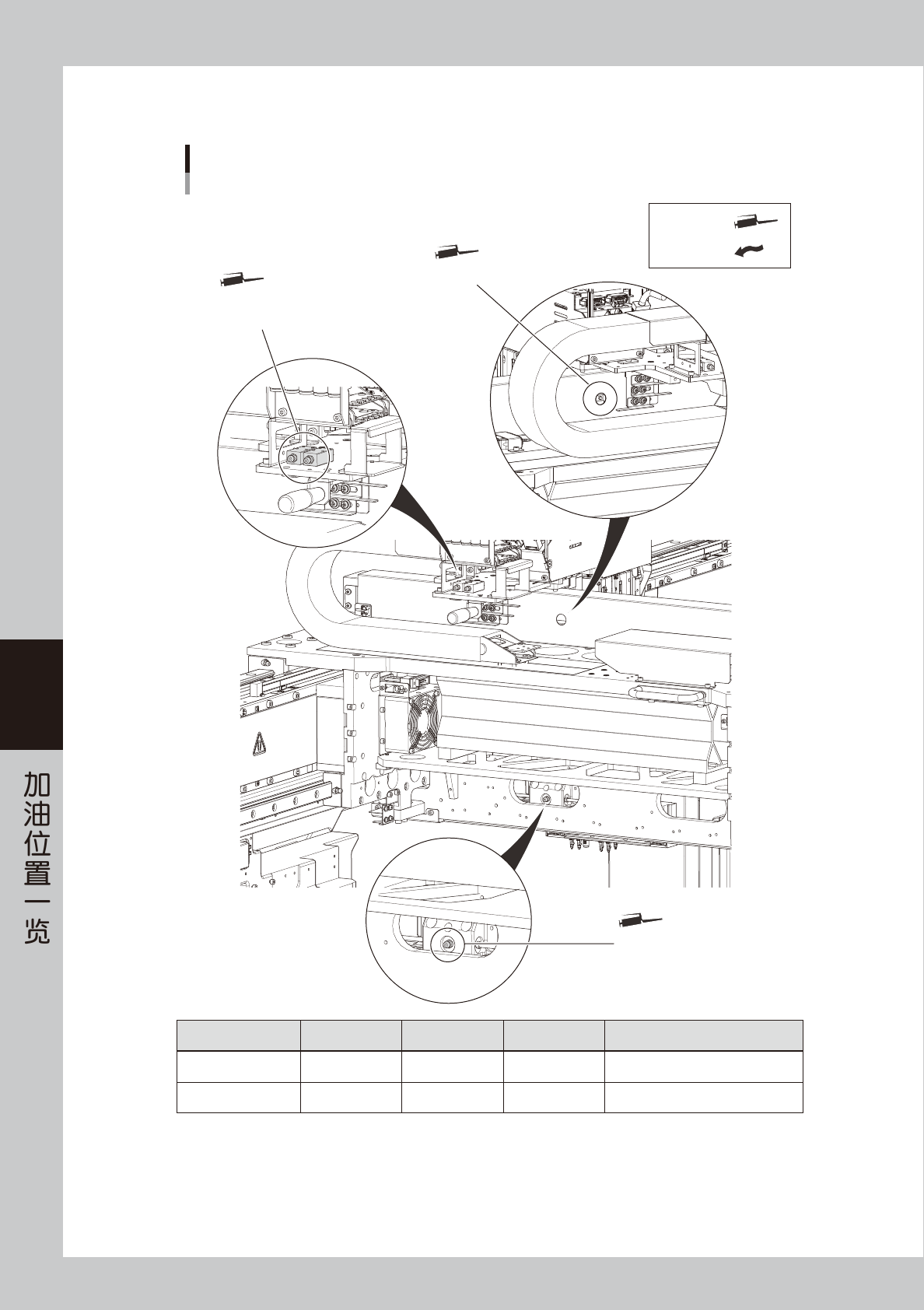

2.1.2 2 梁机型
X轴的加油位置 (2梁机型)
滚珠丝杆、导轨
润滑油枪 ：
用手涂抹 ：
X轴滚珠丝杆部
X轴导轨部
上侧润滑油注油嘴
X轴导轨部
下侧润滑油注油嘴
加油部位 润滑油种类 加油位置 频率 加油方法
滚珠丝杆 NSL
1
( 各工作台 ) 1次/月 润滑油枪 ：弯折型枪嘴 (Φ5mm)
导轨 NSL
3
( 各工作台 ) 1次/月 润滑油枪 ：弯折型枪嘴 (Φ5mm)
55502-N9-00
