6-6 6 5 使联轴器与驱动传送带的带轮分离。 1. 用内六角扳手 (2.5) 拧松联轴器部的螺栓。 2. 使联轴器与驱动用带轮分离，以便使传送带可 以从空出的缝隙中取出。 6 将传送带取出。 将传送带从联轴器与驱动传送带的带轮之间空出的 空隙中取出。 7 清洁传送带导轨部与带轮。 1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感 器等部位粘附的传送带磨损粉。 2. 带轮表面若有传送带的磨损粉变黑固着时，可 用塑料刮片等除去。 …
6-5
6
2.传送带的更换
在前述第 3 章“5.3.1传送带的点检与导轨、带轮的清洁”中，检查出传送带有明显松弛、脏污或起毛时，需要
更换传送带。下面，介绍更换传送带的方法。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮，打开贴片机的安全机盖。
3. 将料车从贴片机上卸下。
4. 将切带机部的排带通道拆下。
5. 将方巾垫在顶板上。
2
拆卸基板固定夹
。
用内六角扳手 (2.5) 拆下基板固定夹的固定螺栓 ( 右
图中所示的 4 处 ) 之后，取下基板固定夹。
c
注意
请勿拆卸右图所示的 4 处以外的螺栓。
3
给带轮位置作记号。
在施加张力的带轮的固定螺栓处用油性记号笔作上
记号。
4
放松传送带。
1. 用 2 把内六角扳手拧松施加张力的带轮之后，
将其移到长孔最边端 ( 松弛方向 )。
带轮侧 ：使用 5mm 内六角扳手
固定螺栓侧 ：使用 4mm 内六角扳手
2. 拆卸在 1. 中拧松的带轮侧旁的带轮。用一字螺
丝刀拆下带轮轴之后，拆下该带轮。
c
注意
注意不要丢失垫圈。
拆卸基板固定夹
Step 2
基板固定夹
固定螺栓(4处)
55609-N9-00
给带轮位置作记号
Step3
用油性记号笔作记号
55610-N9-00
放松传送带
Step 4
内六角扳手(4mm)内六角扳手(5mm)
需拧松的带轮
垫圈需拆卸的带轮带轮轴
55611-N9-00
6-6
6
5
使联轴器与驱动传送带的带轮分离。
1. 用内六角扳手 (2.5) 拧松联轴器部的螺栓。
2. 使联轴器与驱动用带轮分离，以便使传送带可
以从空出的缝隙中取出。
6
将传送带取出。
将传送带从联轴器与驱动传送带的带轮之间空出的
空隙中取出。
7
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用细刷等清除。
c
注意
刮片与细刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，请务必小心擦拭，注意不要使溶剂碰到带轮的轴承部。
使联轴器与驱动用带轮分离
Step 5
从该空隙中取出传送带
联轴器
驱动用带轮
55612-N9-00
取出传送带
Step 6
55613-N9-00
Step 7
塑料刮片
细刷
传送带导轨
带轮表面
带轮表面
固着的
传送带磨损粉
清洁传送带导轨、带轮
55614-N9-00
6-7
6
8
安装新的传送带。
1. 将新的传送带挂在施加张力的带轮上。
2. 再将传送带挂在 Step4 中拆卸的带轮上并用垫
圈、带轮轴固定。
3. 将联轴器连接到驱动用带轮上并固定。
4. 将在 Step4 中移到长孔最边端的带轮移回在
Step3 中作记号的位置并固定。
5. 若传送带有松弛，可调整施加张力的带轮的位
置加大张力。
n
要点
本机传送带的张力规格如下。请根据需要使用张力计调节。
‧
输送台 1 ：260 〜 320Hz
‧
输送台 2 ：180 〜 220Hz
55615-N9-00
c
注意
施加张力的带轮的拧紧扭矩为 5.5N
‧
m，请勿拧得过紧。。
9
将基板固定夹装回原位。
1. 将基板固定夹嵌入原位之后，用内六角扳手
(2.5) 拧紧 4 根固定螺栓。
2. 取出垫着的方巾。
0
将切带机的排带通道装回原位。

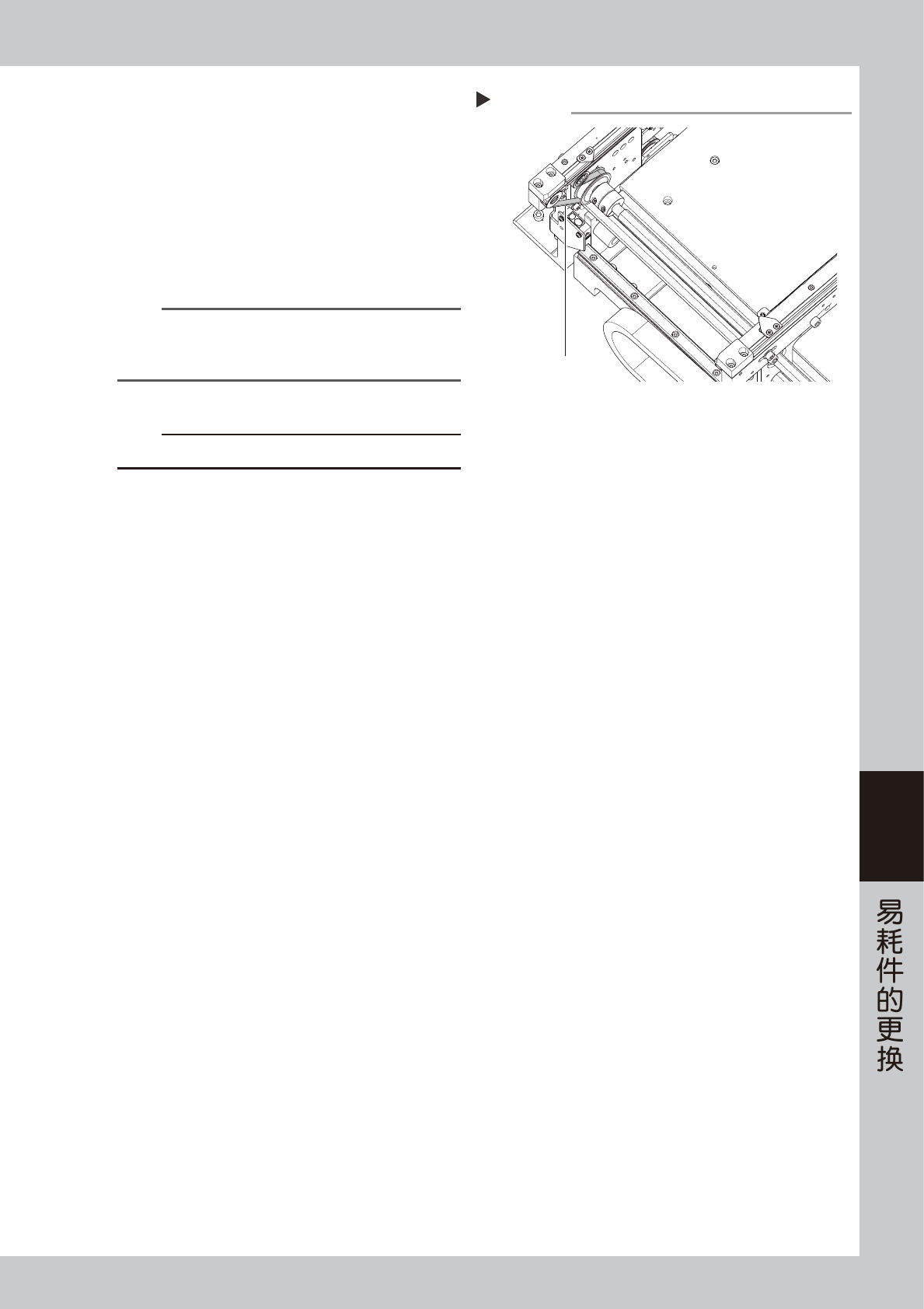

测量张力的位置
Step 8
测量张力的位置
(各轨道的外侧)
55615-N9-00
