2-5
2
■ 检查吸嘴堵塞的方法 ( 使用 [ 装置 ] -“Head”画面 )
此处所说的“吸嘴堵塞”是指吸嘴孔被锡膏等粘附，即使没有吸附元件，负压也呈上升状态。这是导致不贴装等
错误现象发生的原因之一。检查吸嘴堵塞的方法，MU 贴装头、FL 贴装头与 RS 贴装头有所不同。
下面，按贴装头的类型分别介绍检查吸嘴堵塞的方法。
● MU 贴装头、FL 贴装头时
下面，以 MU 贴装头的 Type502A 吸嘴为例介绍检查吸嘴堵塞的方法。
n
要点
吸嘴是否被堵塞，根据“吸嘴释放时的真空压力”判定。吸嘴类型不同，真空压力也不相同。
除下列示例以外的各类型吸嘴的真空压力值，请参阅本章后述“1.1.1 吸嘴释放时的真空压力”。
e
1
安装吸嘴。
按急停按钮，在需要检查的工作台的贴装头上安装
Type502A 吸嘴。配有吸嘴交换站的贴片机，按 [ 更
换吸嘴 ] 按钮，更换吸嘴。
2
使数值复零。
1. 打开 [ 装置 ] -“Head”选项卡画面，从“选择
工作台”下拉框中选择需要检查的贴装头所在
的工作台。
2. 按画面右下方的 [ 复零 ] 按钮，使真空级别值
复零。
3
使负压产生。
在 [ 装置 ] -“Head”选项卡画面，按需要检查的
贴装头的 [ 吸气 ] 按钮，打开吸气，数值上升之后，
过 5 〜 10 秒再次按 [ 吸气 ] 按钮关闭吸气。切换
工作台，使所有工作台的贴装头产生负压。
n
要点
右图是以 MU 贴装头为例的画面。
4
读取数值。
1. 读取“Head”画面上用红字显示的最大值，若
读取的数值在 75 以下属正常。
2. 若数值超过了 75 则说明吸嘴孔可能有脏污，需
参照后述第 3 章“1.2 吸嘴的清洁与加油”清
洁吸嘴。
n
要点
若清洁吸嘴孔后又进行了 Step1 〜 4 的操作，仍然没有恢复正常数值的话，可能是花键轴内有脏污。请参照后述第 3 章“5.1.1 花
键轴内部的清洗”或“5.2.1 花键轴的清洗”清洁花键轴内的脏污。

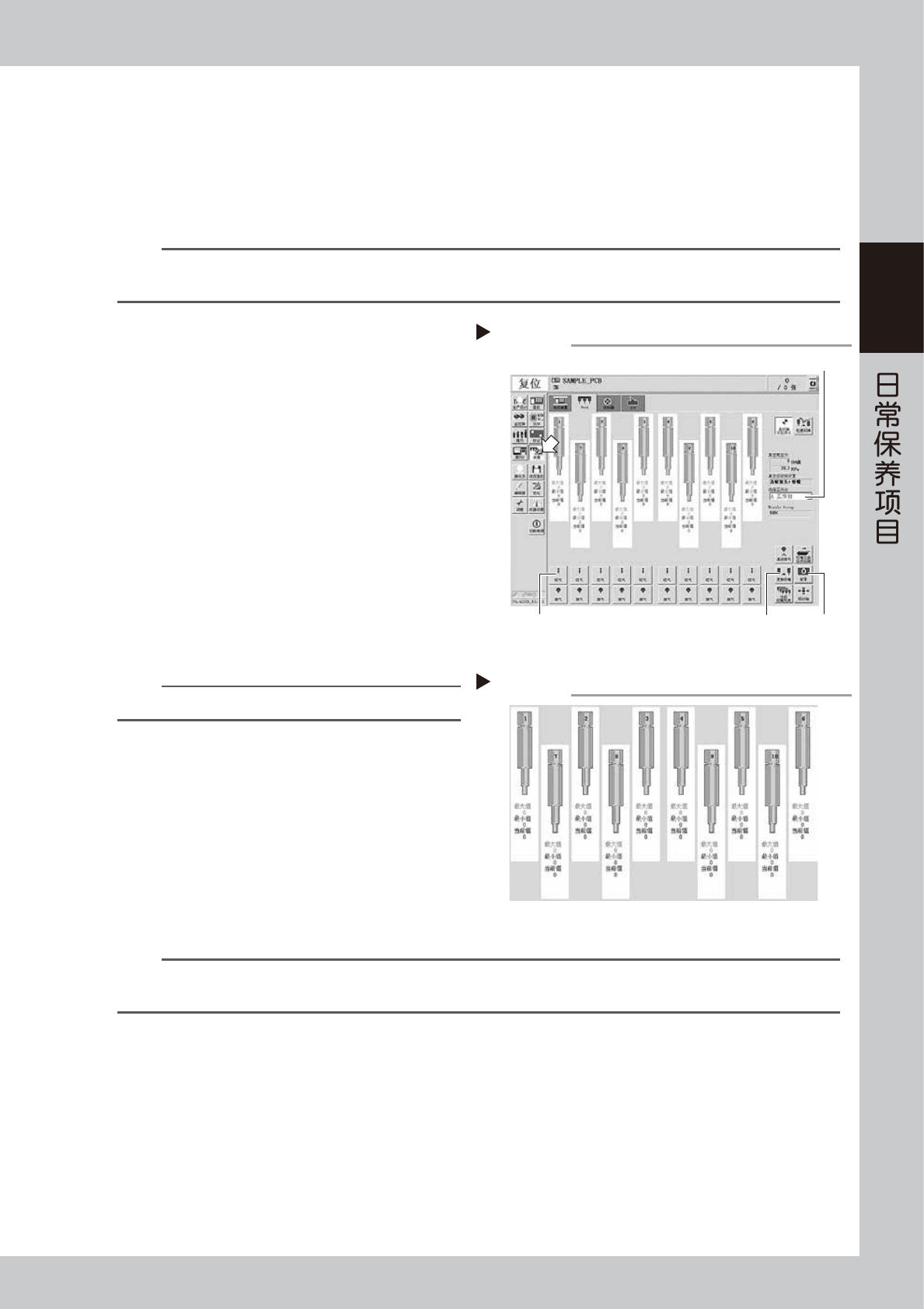

使负压产生
Step 1~3
[更换吸嘴]按钮
[复零]按钮[吸气]按钮
“选择工作台”下拉框
56202-N9-00
确认负压
Step 4
56203-N9-00
2-6
2
● RS 贴装头时
下面，以 RS 贴装头的 Type7203A 吸嘴为例介绍检查吸嘴堵塞的方法。
n
要点
Type7203A 吸嘴以外的各吸嘴的规格值，请参阅本章后述“1.1.1 吸嘴释放时的真空压力”。
e
1
安装吸嘴。
按急停按钮，在需要检查的工作台的贴装头上安装
Type7203A 吸嘴。配有吸嘴交换站的贴片机，按 [ 更
换吸嘴 ] 按钮，更换吸嘴。
2
解除贴片机的紧急停机状态。
n
要点
确认 RS 贴装头的负压需在伺服为使能的状态下进行。
3
使数值复零。
1. 打开 [ 装置 ] -“Head”选项卡画面，从“选择
工作台”下拉框中选择需要检查的贴装头所在
的工作台。
2. 按画面右下方的 [ 复零 ] 按钮，使真空级别值
复零。
n
要点
确认 RS 贴装头的负压时，必须以各个贴装头为单位进行。
4
使负压产生。
1. 按 [ 压杆 1] 或 [ 压杆 2] 按钮，选择任意压杆
(Valve 轴 ：机械阀上下轴 )。
2. 从 [ 贴装头 1] 〜 [ 贴装头 18] 按钮中按准备确
认负压的贴装头按钮。贴装头组的转塔转动，
选定的贴装头转到选定的压杆下方。
3. 按 [ 确认负压 ] 按钮，选定的贴装头开始吸气，
数值上升之后，过 5 〜 10 秒再次按 [ 确认负压 ]
按钮关闭吸气。
5
读取数值。
1. 读取用红字显示的最大值，若读取的数值在
200 以下属正常。
2. 若数值超过了 200 则说明吸嘴孔可能有脏污或
滤芯网眼被堵塞，需参照后述第 3 章“1.2 吸
嘴的清洁与加油”、“2.6.2 空气滤芯的点检与更
换”清洁吸嘴或更换滤芯。

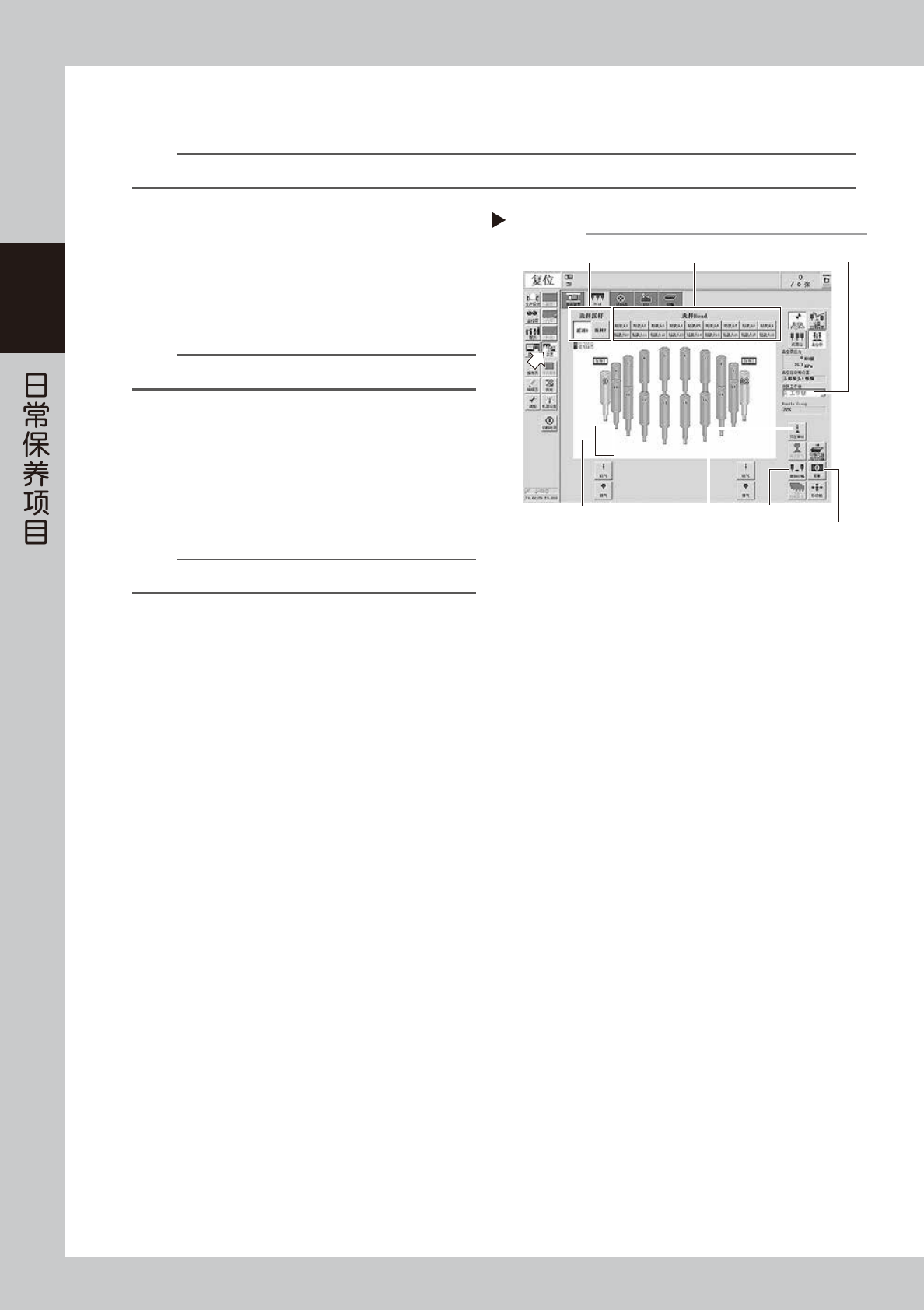

使RS贴装头产生负压
Step 1-4
[更换吸嘴]按钮
“选择工作台”下拉框
[复零]按钮
[压杆1]、[压杆2]按钮
[贴装头]按钮
负压值
[确认负压]按钮
56204-N9-00
2-7
2
1.1.1 吸嘴释放时的真空压力
下表中的规格值使用的是真空压力值。
受气源与环境的影响，此值会有些许差异。因此，下述规格值仅供参考。
■ 开放状态下的规格值一览表
贴装头类型 吸嘴 开放状态下的规格值 备注
MU 贴装头
Type500A 180 以下
标准吸嘴Type501A 120 以下
Type502A 75 以下
Type510A 180 以下
窄邻接面吸嘴
Type511A 150 以下
Type512A 100 以下
Type513A 60 以下
Type503A/Type514A* 30 以下
Type504A/Type515A* 30 以下
Type506A/Type517A* 40 以下
Type507A/Type518A* 30 以下
无吸嘴 30 以下
RS 贴装头
Type7201A 225 以下
标准吸嘴
Type7202A 220 以下
Type7203A 200 以下
Type7204A 150 以下
Type7205A 110 以下
Type7206A 110 以下
Type7207A 110 以下
Type7208A 110 以下
无吸嘴
△
100 以下
无吸嘴、且无滤芯 90 以下
FL 贴装头
Type601A 120 以下
Type602A 75 以下
Type603A* 30 以下
Type604A* 30 以下
带 O 型圈
Type605A* 30 以下
Type606A* 40 以下 带
V
切槽
无吸嘴 30 以下
n
要点
有 * 号的吸嘴与其它吸嘴相比吸嘴孔较大，因此若有 * 号的吸嘴超过了上表所示的规格值时，可能贴装头内的气路 ( 花键轴等 ) 内
有脏污。
n
要点
△
RS 贴装头单元在拆卸了吸嘴的状态下，若真空压力无法达到 100 以下，则需要拆下滤芯之后再测定真空压力。
