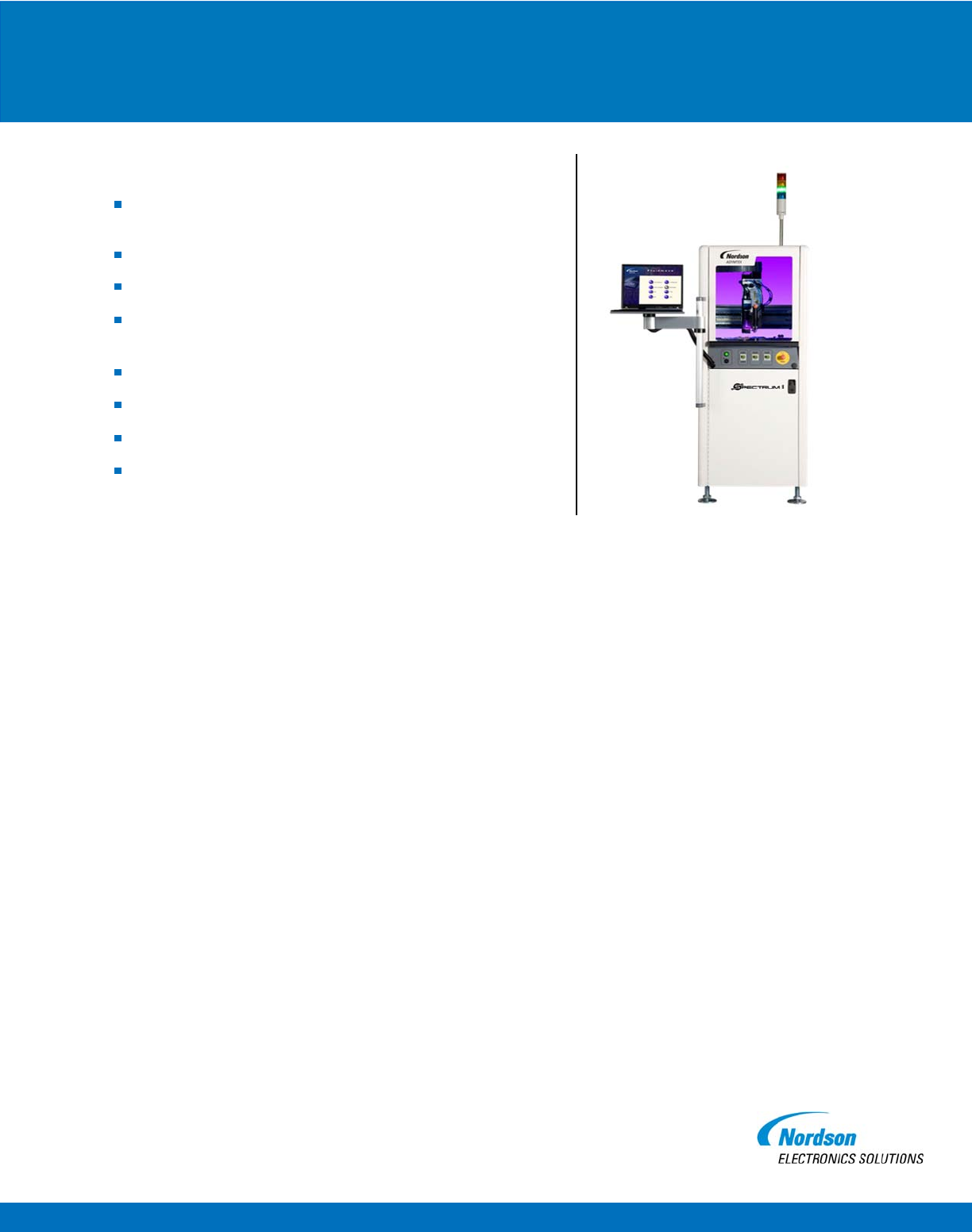

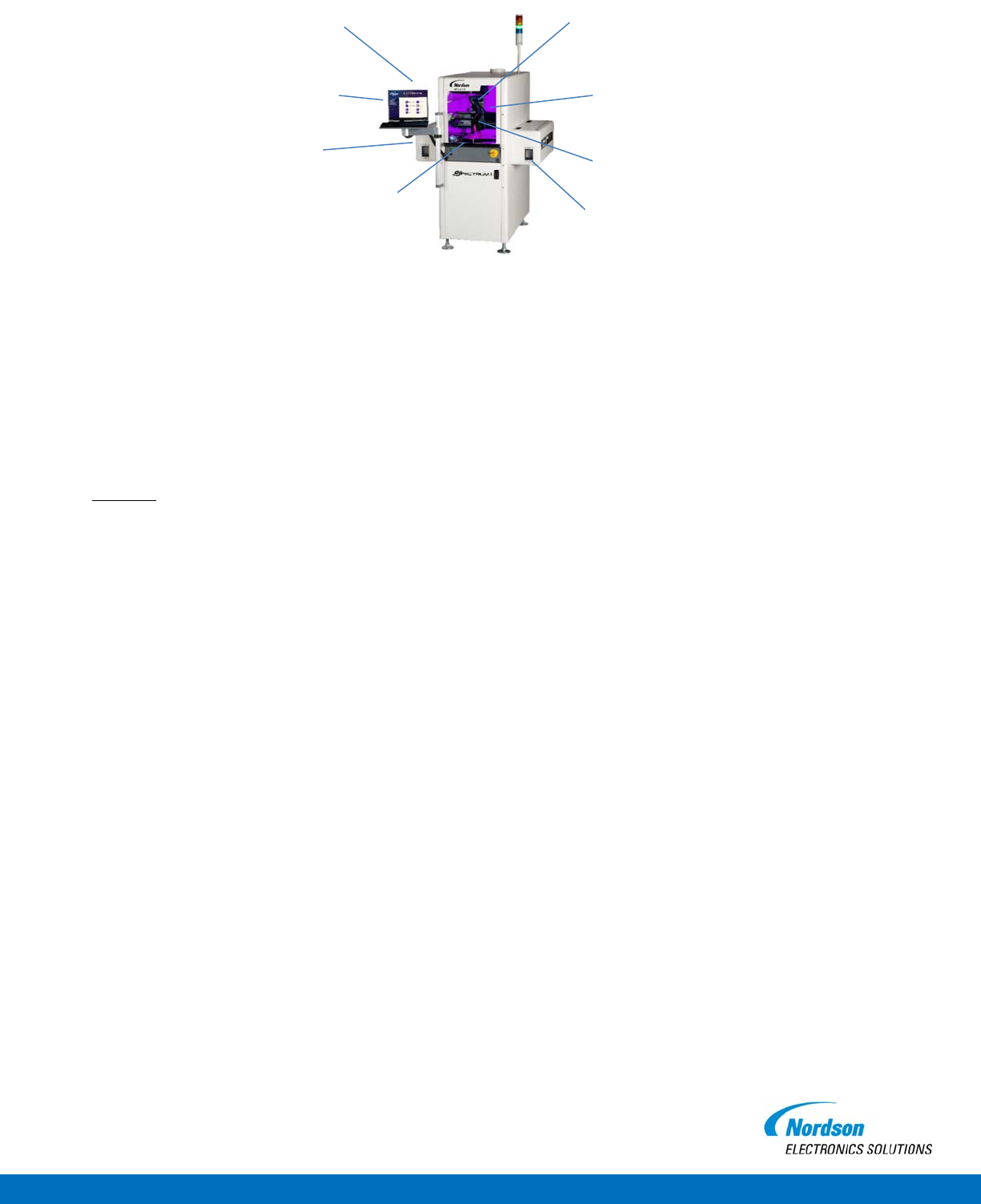

可升级的 Spectrum II 系列点胶系统是先进点胶
工艺实现大批量生产的理想选择，包括底部填
充、腔体填充、芯片粘合以及包封。
可升级性
。 凭借其灵活、可升级的特性，
Spectrum II 可配置使用单轨或双轨，而双轨配置
中更可多达六个加热平台。 当工艺需要改变时，
平台可在现场轻松升级。
在没有选择前加热或后加热平台的情况下，
Spectrum II 的宽度仅为 600 毫米，因此可以
充分利用宝贵的厂区空间。
先进工艺控制
。 Spectrum II 减少了工艺变
量，提高了产能，同时降低了成本。 软件控制的
温度、胶量和气压，提供了闭环控制，减少了操作
员的手动调节。自动工艺校准喷射技术（CPJ™）可
以在⻓时间的生产流程中确保胶量的可重复性。
过程控制加热器（CpH
™
）采用可编程控制的热管
理，以获得更好的热效率。
Spectrum II 标准数字图像系统具有更高亮度的可
调控 RGB 三色 LED，提供优质的图像对比及观测效
果，以获得更准确和一致的模式辨识。 针对大多数
具有挑战性的视觉应用，Monocle
™
视觉包（MVP）
进一步提高了对比效果、视野范围和分辨率。
喷嘴与阀⻔技术
。 您可以通过业界领先的
ASYMTEC 喷嘴与阀⻔技术，对 Spectrum II 进行
定制，以满足特定的工艺需要。 我们提供一系列
选项，包括我们广受欢迎的喷嘴和时间压力阀，及
最新的螺杆泵。
专业价值与支持。
借助近 40 年的准确点胶经验
和最佳闭环工艺控制的卓越声誉，Nordson 是点胶开
发和生产的可靠合作伙伴。 从最初的工艺开发，到
全面生产，用户将始终得到我们全球范围内工程经
验、应用开发和技术服务网络的支持。
特点与优势
可升级的设计能满足用户现今和未来的工艺要求，得到
最大的投资回报
高精度 X-Y-Z 移动系统
高精度全系统点胶，包括胶点和胶线
专利闭环工艺控制在持续的生产中保证点胶胶量的
一致性
独立的 X-Y-Z 轴双阀同步点胶选件能有效提高产量
集成视觉系统，提供同轴或离轴照明方式
最多可选 6 个加热平台
可编程控制的双轴倾斜选件
ASYMTEK Spectrum
II S2-900 系列
用于大批量生产和组装的可升级解决方案
第 2 ⻚，
ASYMTEK Spectrum
®
II S2-900 系列系统
运动系统
Z 轴可重复性
(1)
：±15 微米（0.0006 英寸），3 sigma
X-Y 可重复性
(1)
：±15 微米（0.0006 英寸），3 sigma
X-Y 加速度：1 g 最高
X-Y 速度：1 米/秒 最高（40 英寸/秒）
X-Y-Z 编码器分辨率：1 微米
胶水点胶准确性和可重复性
单点胶阀：
C
p
≥ 1.0: ±35 微米（0.0016 英寸）
C
pk
≥ 1.0
(1)
: ±40 微米（0.0016 英寸）
Z 轴间隙
Z 轴重复性
(2)
：±15 微米（0.0006 英寸），3 sigma
最小 Z 轴间隙：50 微米（0.002 英寸）
点胶区域（X-Y）
339 x 410 毫米（13.3 x 16.1 英寸）
传送系统
基板/载具最小宽度
(3)
： 34 毫米（1.3 英寸）
基板/载具最大厚度： 12 毫米（0.5 英寸）
基板/载具最大⻓度： 单平台：340 毫米（13.4 英寸）
三平台：320 毫米（12.6 英寸）
基板/载具最小⻓度： 25 毫米（1.0 英寸）
基板/载具最大宽度： 单轨：535 毫米（21.1 英寸）
双轨：最大至 228 毫米 (9.0 英寸)
（配置可变）
基板上方最大间隙： 30 毫米（1.2 英寸） 标准
厂区要求
系统占地：
单加热平台：600 毫米宽 x 1321 毫米深（23.6x52.0 英寸）
双加热平台：850 x 1321 毫米（33.5x52.0 英寸）
三加热平台：1100 x 1321 毫米（43.3x52.0 英寸）
空气供应：双压缩空气供应： 一个 3 CFM @ 100 psi 压缩空气供
应接触式加热器，以及第二个 1 CFM @ 100 psi 压缩空气供应系统
的其余部分 (100 psi = 689 kPa, 6.8 atm)
电源（主）：相应的电源供应，200-240 伏交流电，
47-63 Hz 单相，30 A
注意：无需安装加热选件，系统也可在 10A、220 伏的条件下运转。
通⻛：向下或向上排⻛
系统重量
(4)
：377-422 千克（830-930 磅）
(1)
胶水点胶 C
pk
值是根据 ASYMTEK 公司标准的密封线路径和胶
点精确度测量法测试所得
(2)
Z 轴间距重复性数据的测量源于 ASYMTEK 公司标准的白色瓷
片，使用其它基底时测量数据有可能不同
(3)
更小尺寸的基板或载具请与工厂联系。
(4)
系统重量会因为配置不同而有所变化。
兼容标准
Semi S2-0818
Semi S8-0218
EN 60204-1: 2018 (CE)
SMEMA
更多可选功能和配置
•
CpH
™
——过程控制加热
• 双阀异步点胶（两个点胶阀独立运作）
• 外置大容量储胶罐： 600 毫升（20 盎司），含外置进胶和胶粘剂液位感应器
• 加热盘，工艺开发（批量处理）低胶量感应器（磁感应或电容式）
•
Monocle
™
视觉包（MVP）以更高分辨率的图像提供了更大对比度和视野范围。
• SECS/GEM 接口
• 挥发性有机化合物点胶的连锁通⻛（如：助焊剂或底漆）
手动或软件编程控制胶量和阀压力
可选 Fids-on-the-Fly™ 用于高速定位基准点
具有高亮度 RGB 照明的数字图像系统
非接触式激光或触觉高度传感器选择
单轨或双轨配置
可选倾斜喷射或自动双阀同步点胶（ADS）
可选专利自动工艺校准喷射技术（CPJ™）
和流量校准（MFC）称量台
可选预热及点胶后加热平台
第 3 ⻚，
传送系统
宽度 600
R481
后⻔
294
通⻛
104
主电源
2085
1056
通⻛
产品流动方向
1070
扁平面板
869
106 脚
R472
前⻔
50
488
588

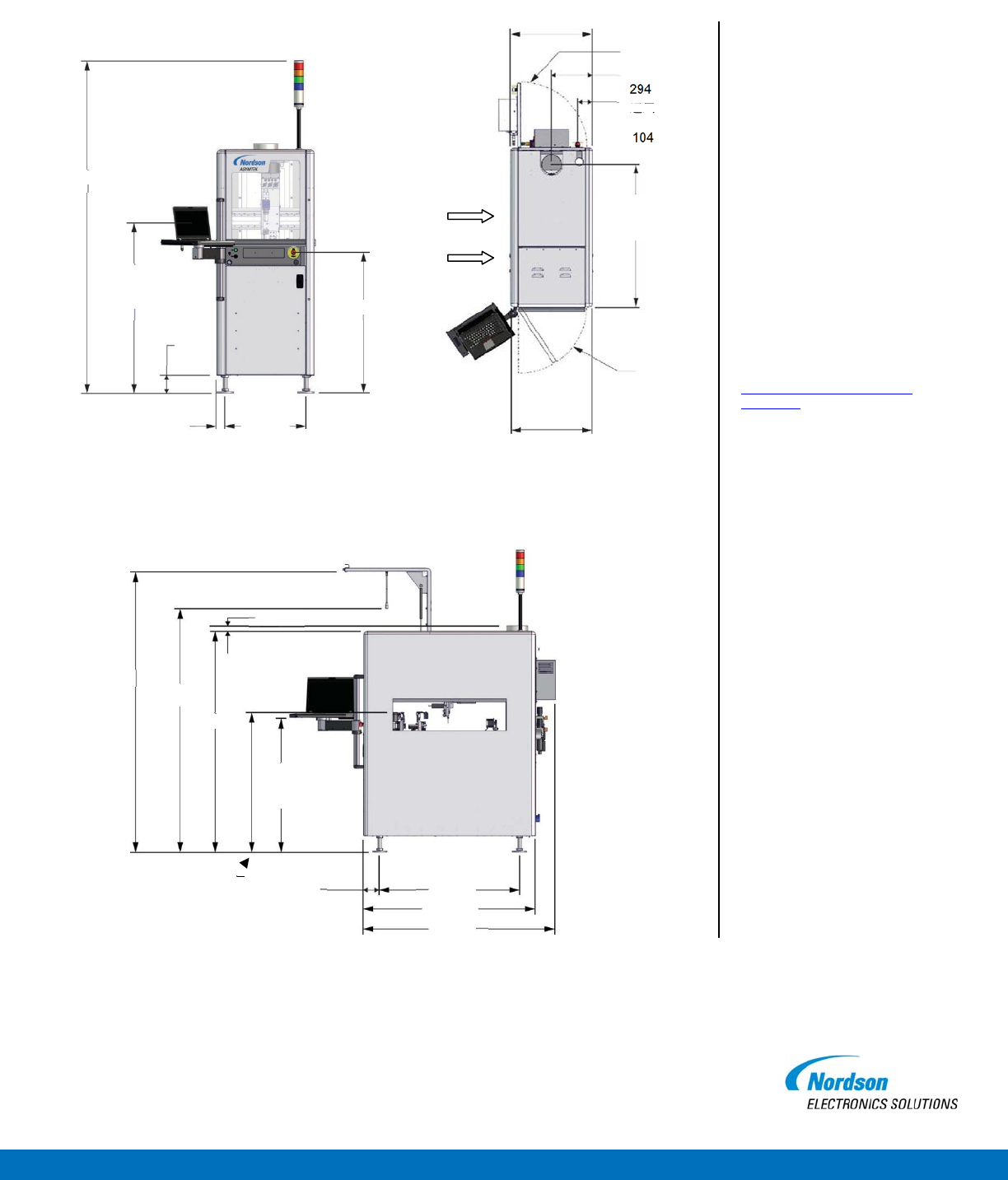

ASYMTEK Spectrum
®
II S2-900 系列系统尺寸
尺寸单位为毫米
