(9) 检查元件是否重叠
用以检查重叠的元件, 以防漏测;

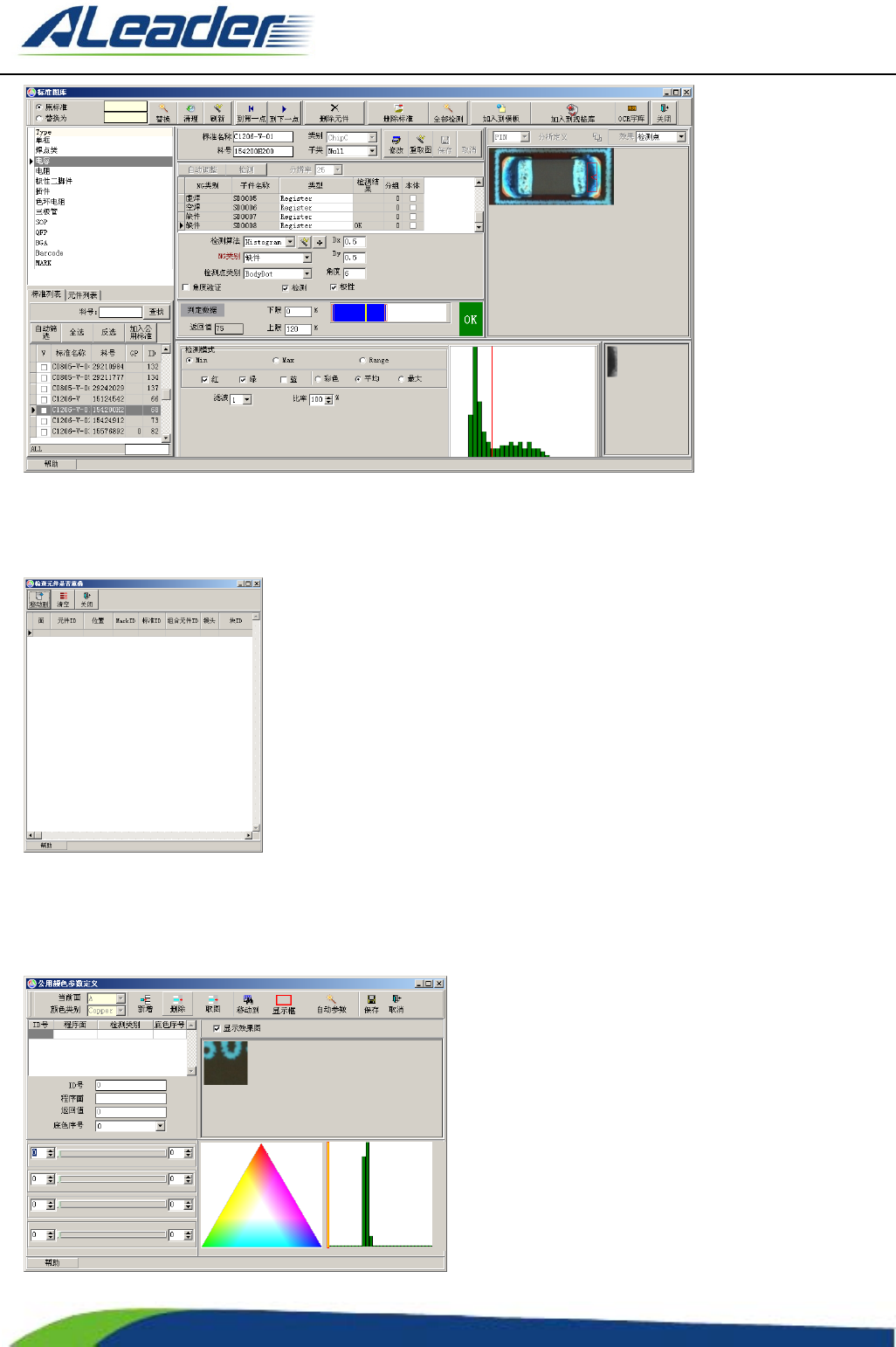

(10) 校准本体坐标
此功能的作用是使用空PCB 板, 在做好元件的位置通过自动搜索焊盘, 计算出元件的标准中心坐标, 主要用于
测量元件的偏移, 使用前先要设定铜箔的抽色参数, 画面如下:
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
111
of

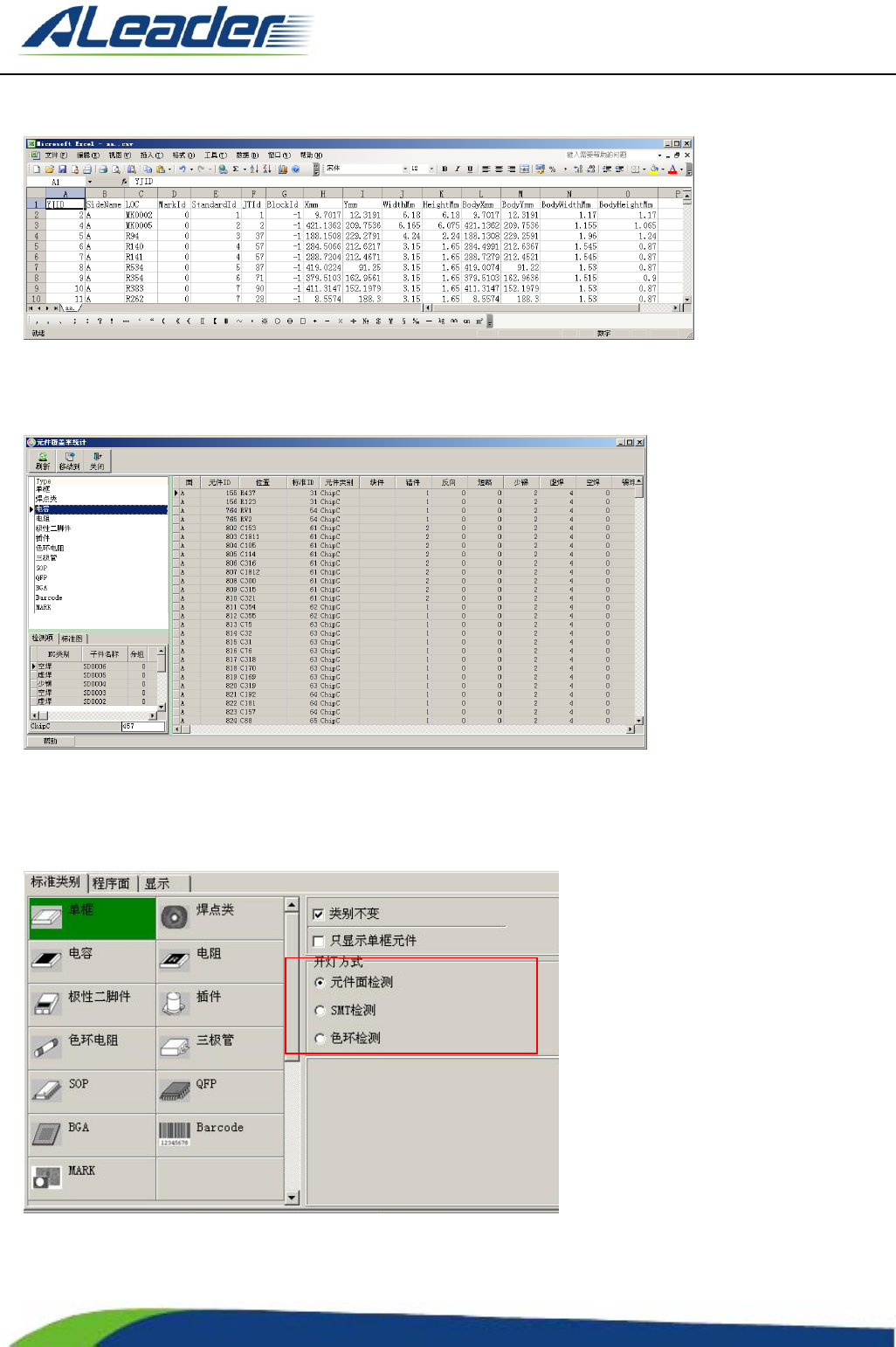

(11) 导出元件数据
主要用来导出元件坐标数据;
(12) 元件覆盖率
统计出所有元件标准制作完成状况, 如下图:
以下为 ALD625 设备独立增加的开灯方式
“元件面检测”是针对高元件进行检测的开灯方式；
“SMT 检测”是针对普通 PCB 的开灯方式；
“色环检测”是针对色环检测的开灯方式。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
112
of
第四章. SPC 与中心服务器
4.1 SPC 软件系统概述
SPC 即统计过程控制（Statistical Process Control）。SPC 主要是指应用统计分析技术对生产过程进行实时监控，
科学的区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常趋势提出预警，以便生产管理
人员及时采取措施，消除异常，恢复过程的稳定，从而达到提高和控制质量的目的。
SPC 是控制产品质量的一种技术，AOI 是检测产品的质量的一种工具，为能使 ALeader 用户根据 AOI/SPC
数据建立一个实时工艺控制（RPC，real-time process control）系统,达到 AOI/SPC 结合的闭环控制和 SMT 的全自
动生产工艺，ALeader 特配备完善的 SPC 功能。

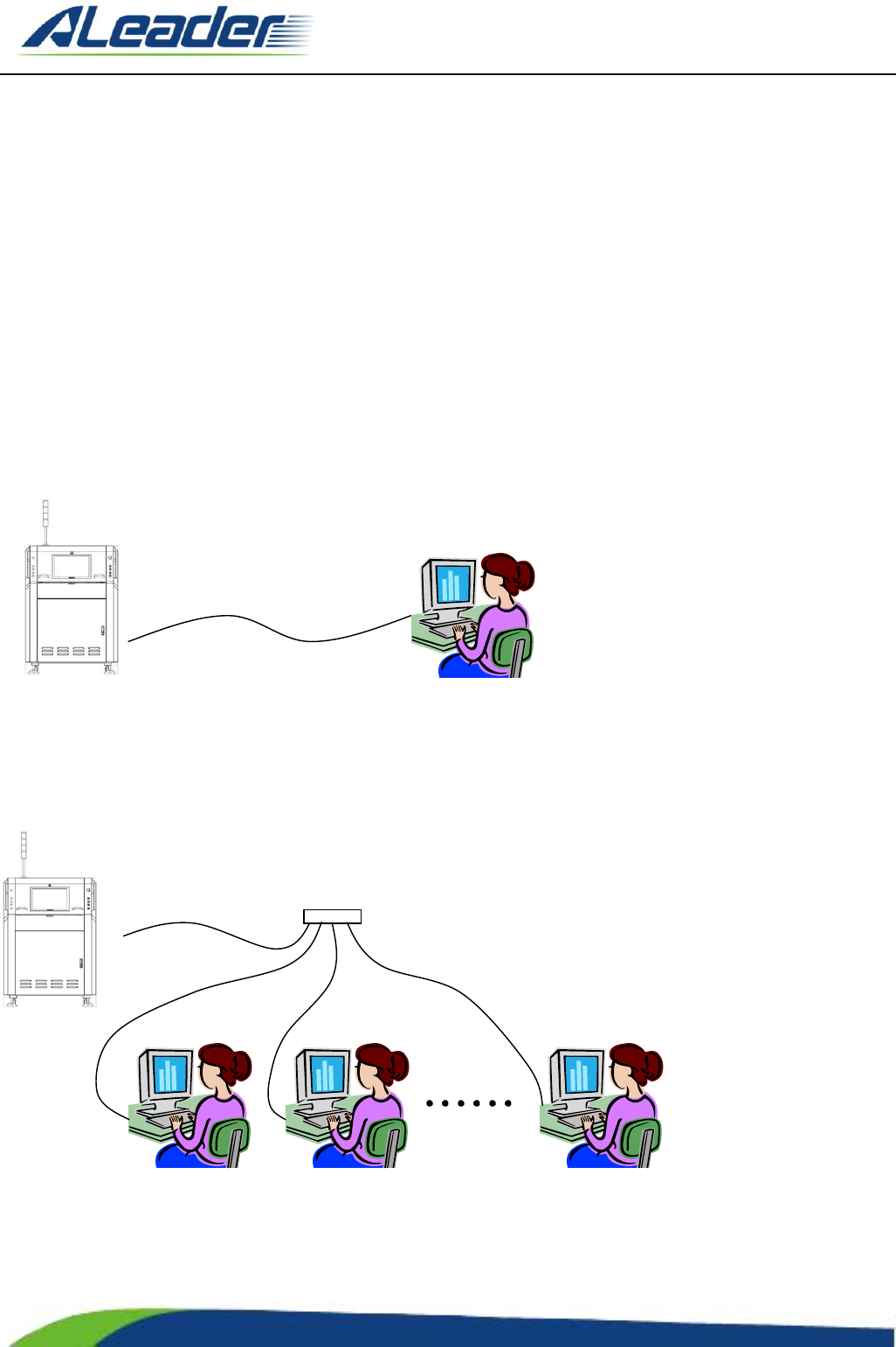

一台 ALDSPC 通过网线连接与一台 ALDAOI 设备
ALDAOI ALDSPC
通过 HUB+网线实现一台 ALDSPC 连接一台 ALDAOI 设备，多台 ALDSPC 浏览器连接一台 ALD 设备。
ALDSPC ALDSPC 浏览器 ALDSPC 浏览器
HUB
