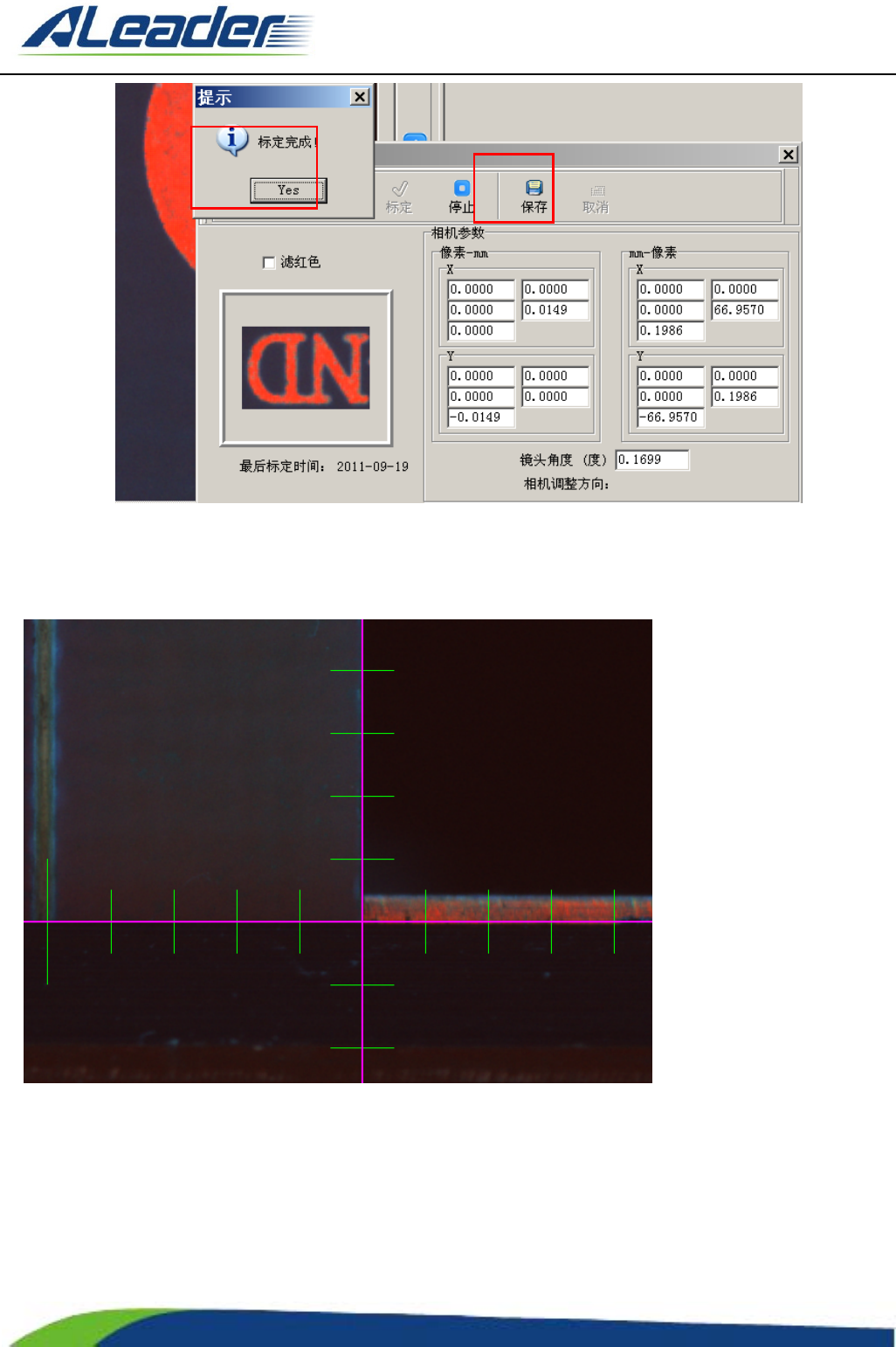

设置五、软件原点设置：
软件原点是相对于设置机械原点的一个参数，该参数与程序的调用有影响；
为方便操作，建议软件原点作如下设置：
将镜头中心移动到 PCB 的右下角（如图）：
打开系统设置窗口，在软件原点区域选择<当前位置>，确定保存。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
183
of

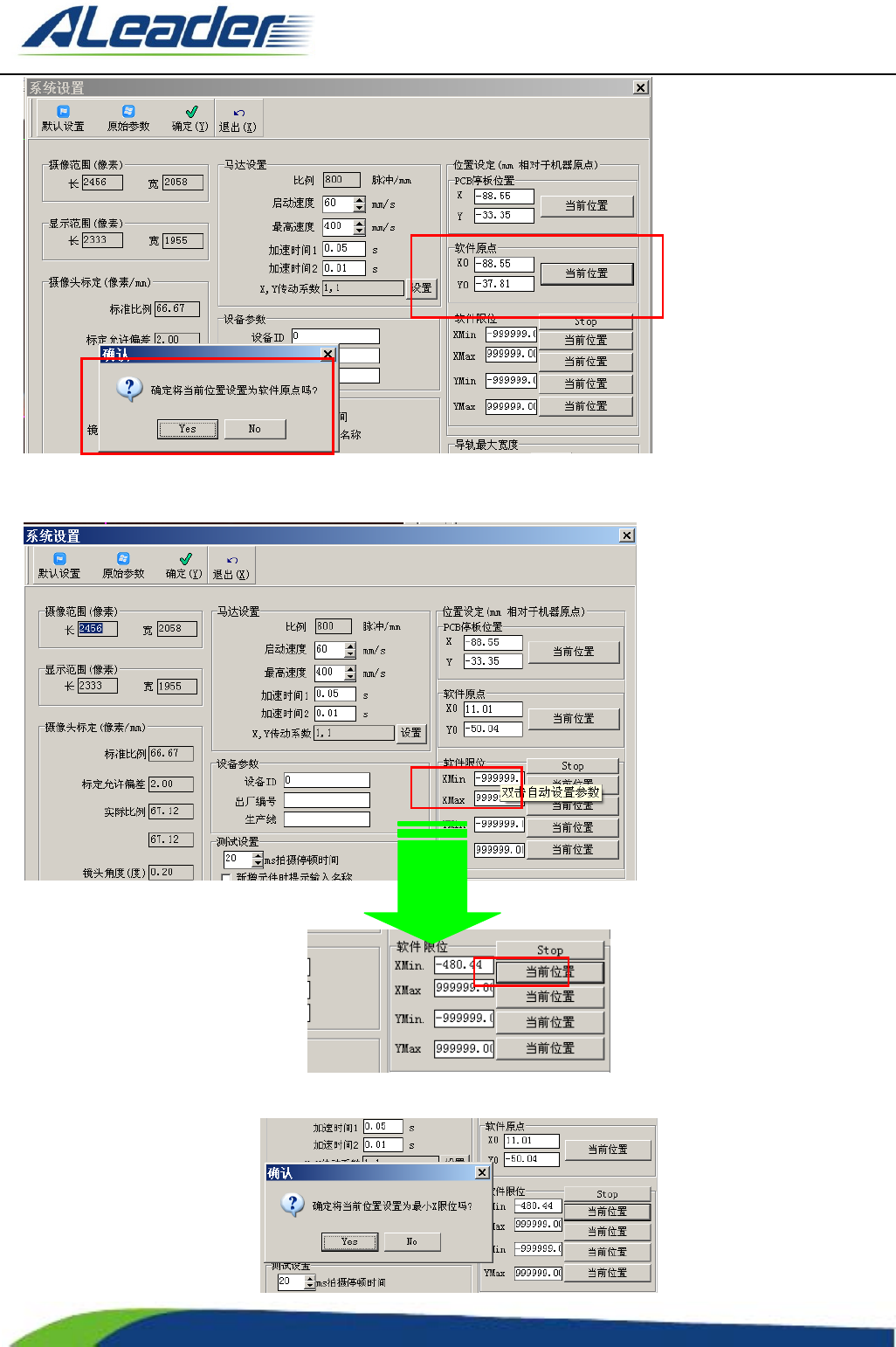

设置六、软件限位设置：
操作如下：打开系统设置菜单，鼠标置于软件限位各方向输入栏内，会提示“双击自动设置参数”，
操作后，等待运动停止，会出现下图数据：
此时，点击<当前位置>，
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
184
of

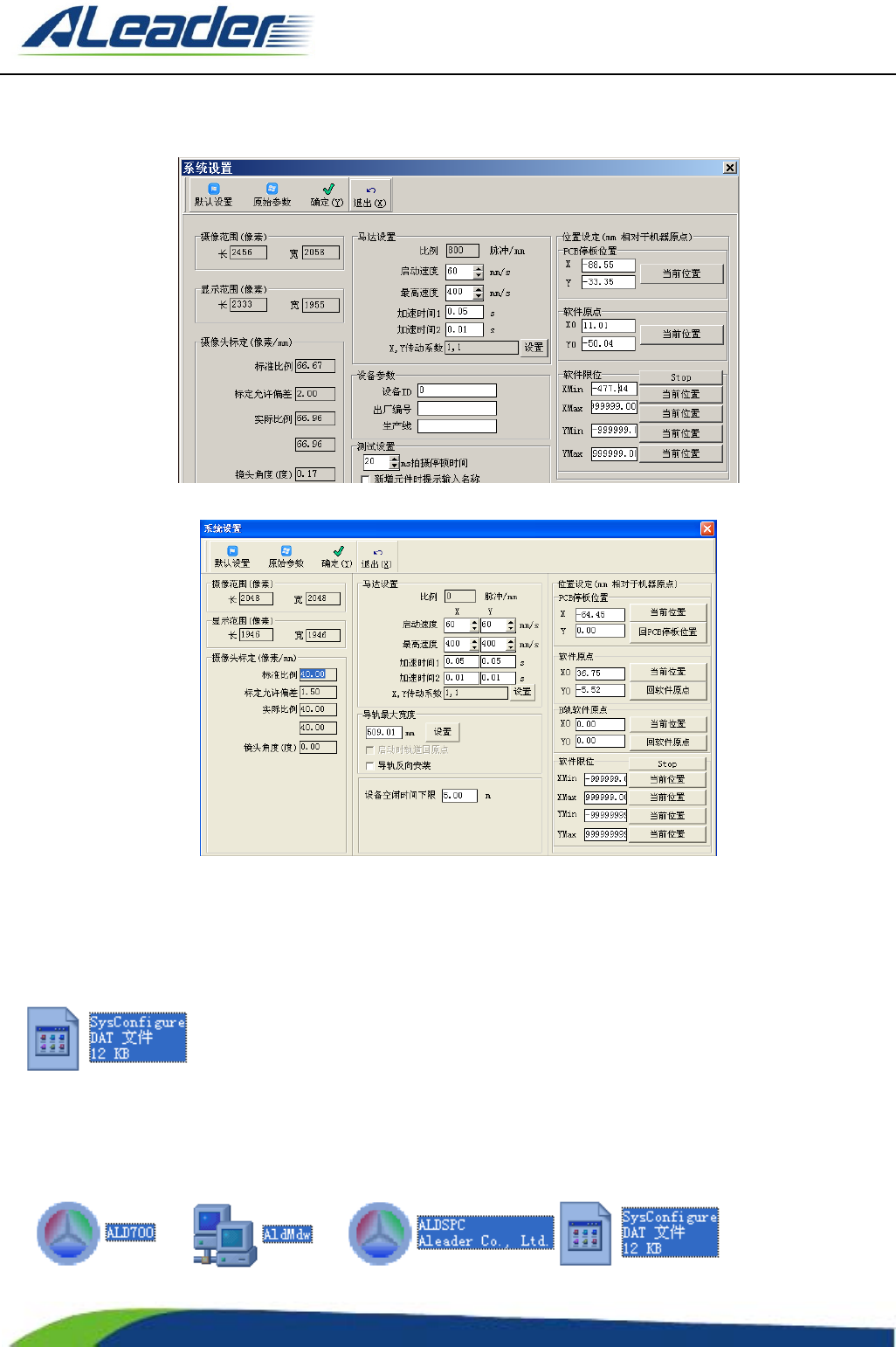

确定保存，软件会自动在当前坐标位置往反方向退回 3mm，如下图：
逐一将 XMax、YMin、YMax 设置好，至此参数设置完成，如下图：
最后需要检查和调整光源亮度，可参照保养手册进行操作，完成此项软件就可以正常运行了。
简易操作：若设备已经安装过当前程序且有正常使用过，那么我们在安装软件之前，可以将当前参数进行备
份，操作如下：
找到 D:\ALD700 目录中文件：
将此文件备份到当前路径以外的地方，待软件重新安装完成后，把此文件粘贴回其
默认位置，覆盖新文件；软件即可正常运行。
备注：
1、 在软件安装前，最好备份好以下几项内容：
2、设备光源参数请参考软件内置数据。
