关于根据条码自动更换测试程序的说明

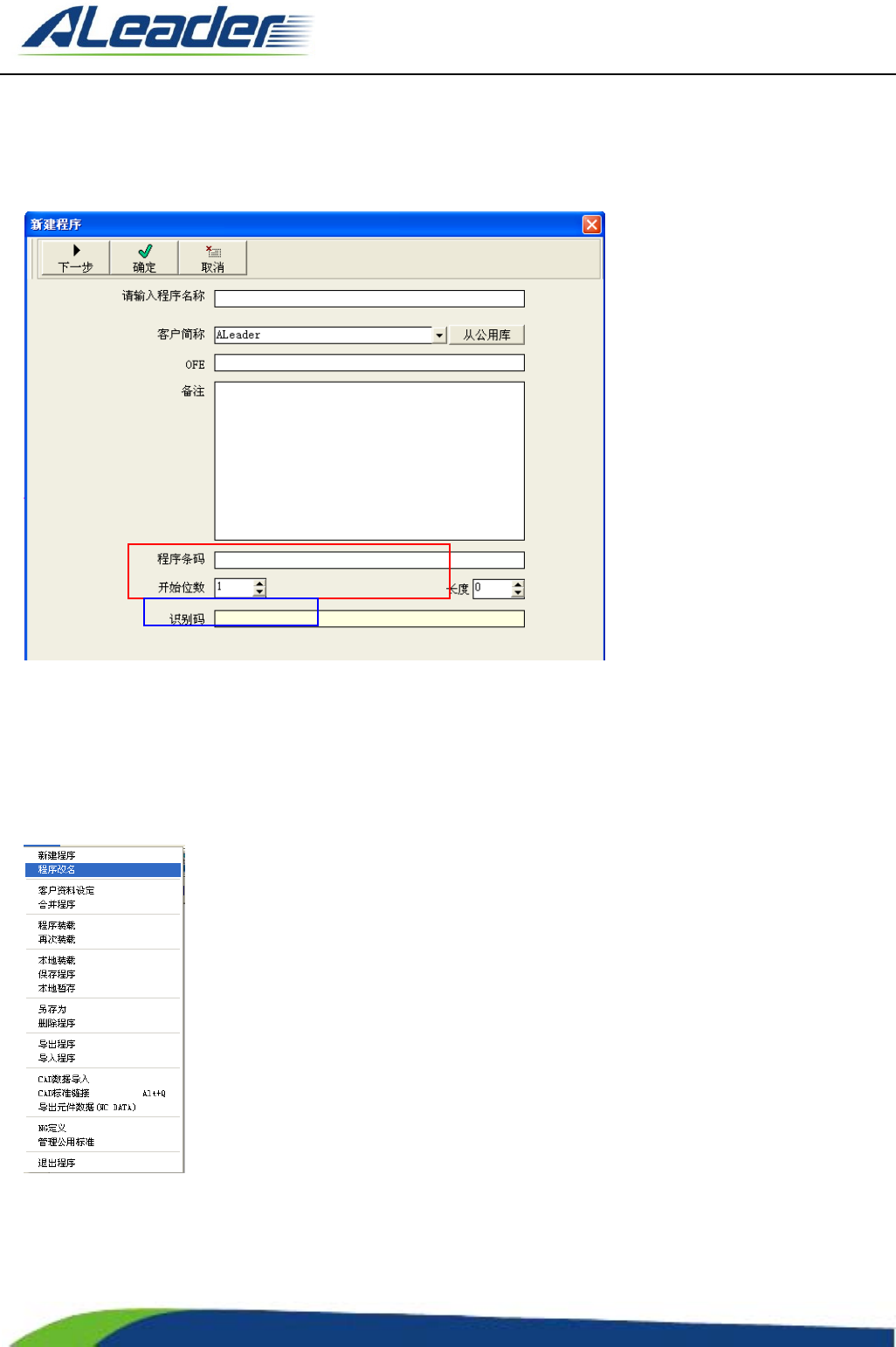

首先在新建程序时应输入程序对应的固定条码位，如下图：
1.在“程序条码”处输入程序条码，可以为固定位数也可以是整段条码；
2.在然后再 “开始位数”选择对应的条码中固定段的起始位数，“长度”处选择固定段的长度；
3.以上操作后，“识别码”处将显示对应被选择的基板识别代码，如确认无误，则点击“”按照正常流程完成
制作程序。

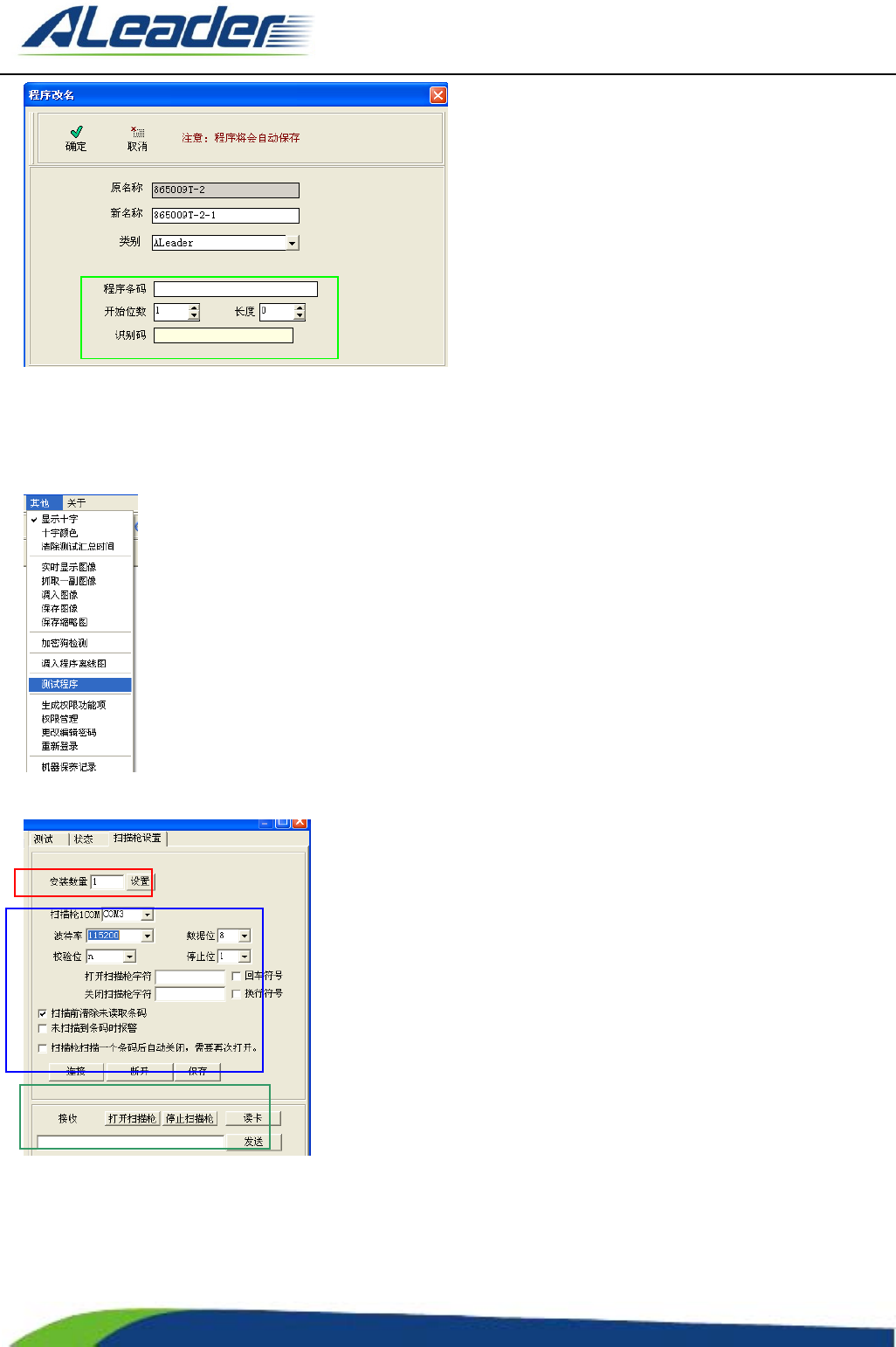

如有已制作好的程序，则需要选择如下图位置的“修改程序名称”按钮：
在弹出的窗口处（如下图）
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
193
of
在上图绿色区域内，按照新建程序中的 1,2,3 步骤操作，此时即程序部分满足要求。
设置条码解码器，点击“菜单”→“测试程序”（如下图）
进入测试程序窗口，
选择“扫描枪设置”页面，点击红色区域内的“s 设置”按钮设置 条码解码器的数量，
在蓝色区域内“扫描枪 1COM”选择 条码解码器 对应的 COM（Attention：COM1 COM4 is used by other
system），“波特率”为条码枪的波特率（解码频率），“数据位”为数据位数，“校验位”默认设置为 n，“停止位”
停止位默认为 1；
“打开扫描枪默认为“T”；“关闭扫描枪字符”为“P”，如有需要，请自行修改；其后的“回车符号”与“换
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
194
of
行符号”勾选后，将自动在命令输入后自动添加对应的指令；
“扫描前清除未读取条码”选择后，将在下次扫描前自动清除上次扫描的条码内容；
“未扫描到条码是报警”选择后，将在未读取到条码时，软件报警；
“条码枪扫描一个条码后自动关闭，需要再次打开”选择后，将只读取一次条码，然后条码枪关闭，关闭后
需要手动打开，正常使用时，请不要选择此项；
条码枪连接好后，请根据需要对以上内容进行设置，然后点击绿色区域的“Link”按钮，此时软件将连接条码
枪，接着点击“Open scan”按钮将打开条码枪，如设置正常，条码枪的扫描灯将开始工作；如需要关闭条码枪，
请点击“Stop scan”按钮关闭扫描枪的扫描灯，然后点击“Disconnection”按钮断开连接;
“Receive”按钮可以在条码枪打开时，接收条码枪的数据显示在绿色区域下的空白处
“Send”按钮可以将按钮前空白处的指令发送给条码枪；
设置好条码枪及程序识别码，只需要在系统设置中选择对应选项就可以使用条码自动切换程序进行测试了（如
下图）：

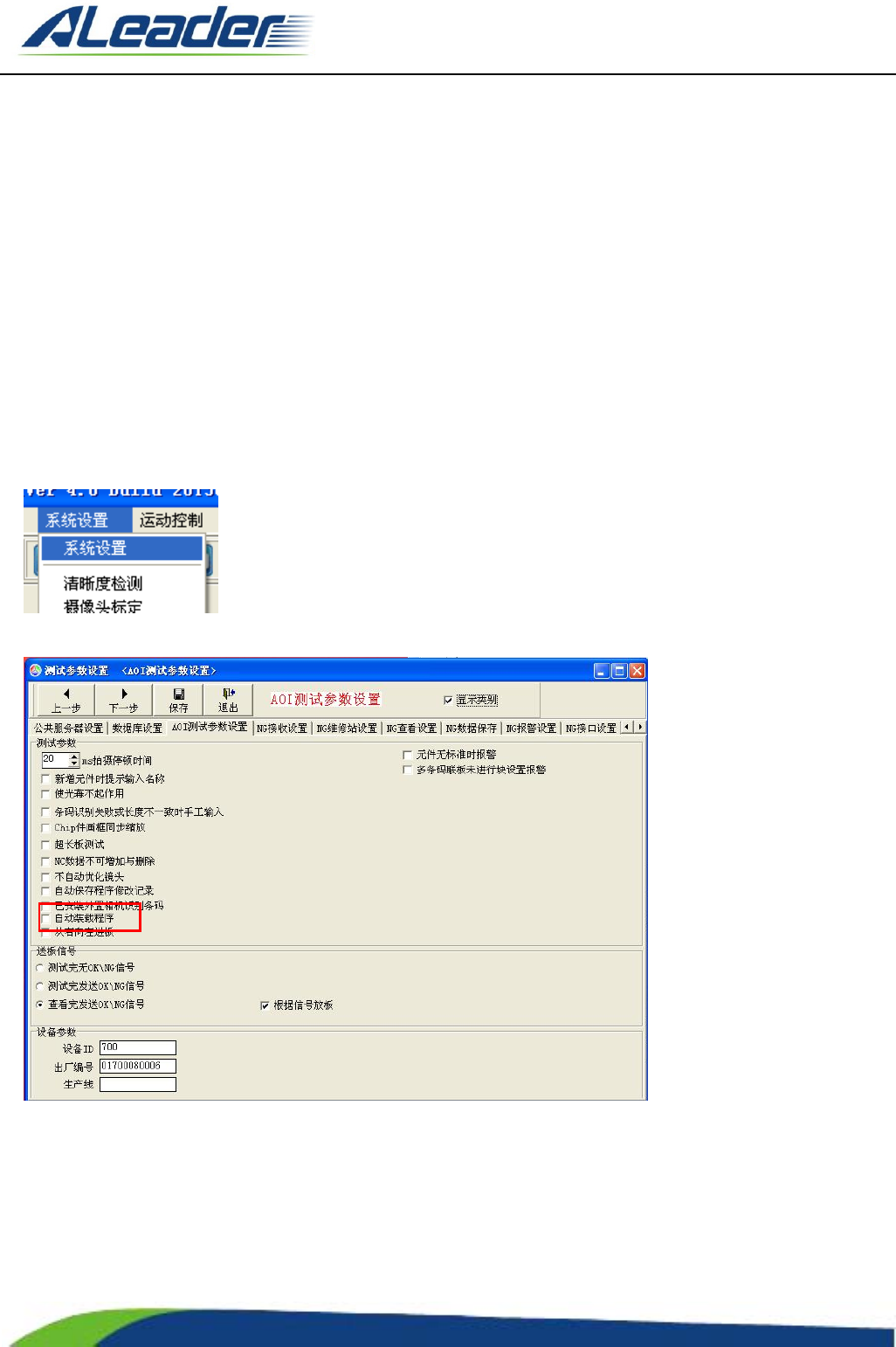

点击“System Setting”按钮进入下图界面
勾选上图中红色区域的选项“自动装载程序”，然后点击窗口最上方的“保存”按钮，此时即可按照程序识别
码，自动条用对应的程序进行测试。（由于软件更改部分选项）
Attention：此功能仅在以上设置按要求设置后才能实现，并且仅针对基板宽度一致，如有差异请不要使用此功
能。安装条码扫描器时，请使用 COM6 COM8 端口。
