图中红框位置功能按键可以修改程序中的 Mark 料号，使之对应于 CAD 文件中的料号，以便于导入数据时 Mark
校正元件的坐标位置。

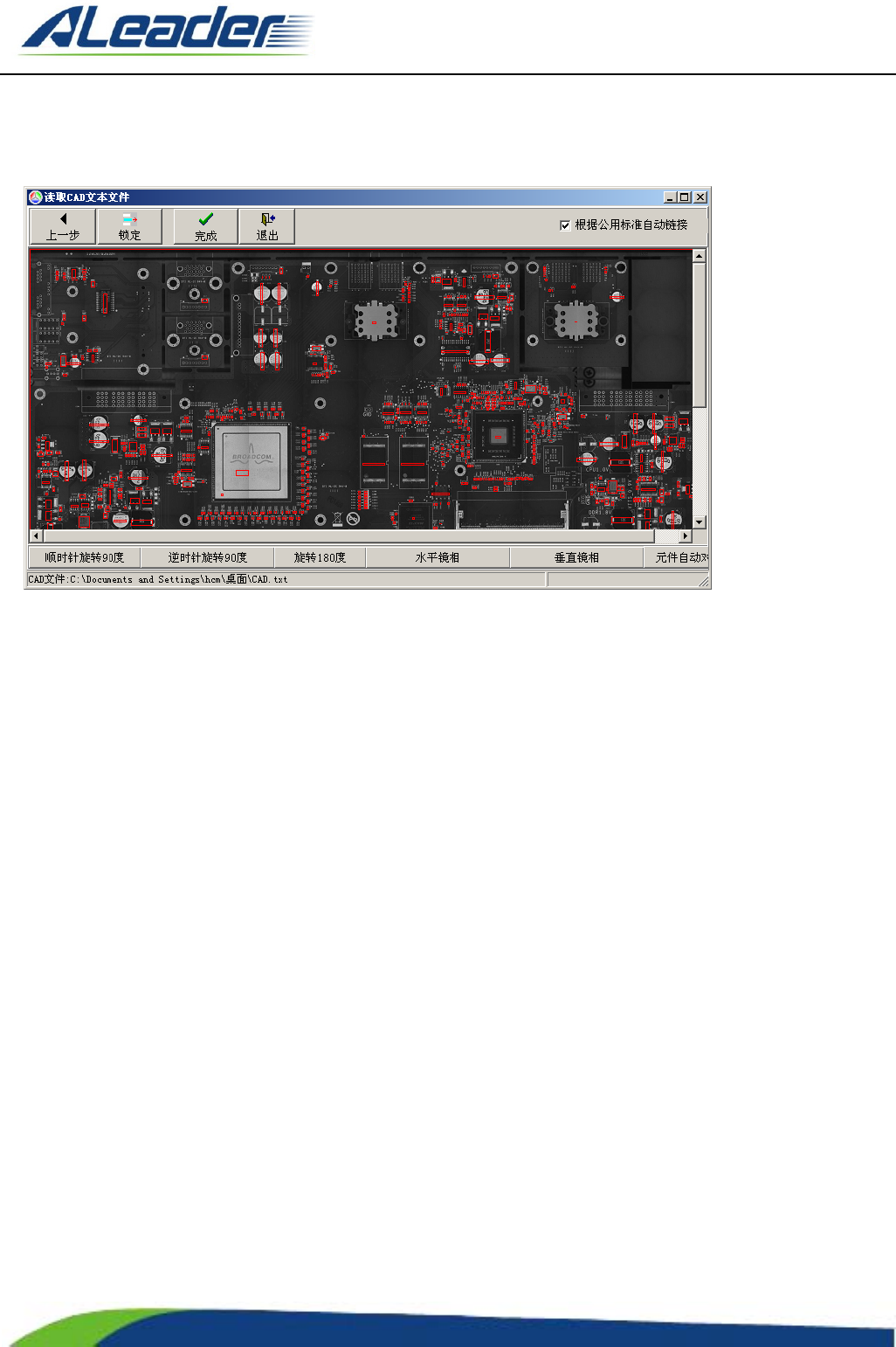

再选择“下一步”，将弹出元件镜像图象
图像区说明：上面图像是元件镜像的效果图，通过此图，对照实际的元件图象，使 CAD 数据与数据元件数据
对应。
工具条：
1） 顺时针旋转 90 度：镜像图像顺时针旋转 90 度。
2） 逆时针旋转 90 度：镜像图像逆时针旋转 90 度。
3） 旋转 180 度：镜像图像顺时针旋转 180 度。
4） 水平镜像：镜像图像的水平镜像图像。
5） 垂直镜像：镜像图像的垂直镜像图像。
6） 上一步：回到上一步操作。
7） 完成：在元件镜像图像调节好后，把 CAD 数据加载到程序中。
8） 根据公共标准自动链接：当选择此项数据将自动与公共标准图的标准数据对应链接。
[注意] 对于较大 PCB 板, 可通过两个相隔较远的元件(比如对角位置)来较正所有元件的坐标位置, 方法是:
单击[锁定]（点完后按扭名称会变为[设置标识点]）， 将 FOV 图中的“十”字中心对准元件的中心，然后点击
CAD 导入窗口中的[设置标识点]，再在对角处用相同方法设定另一个标识点。经过这一步骤后，就不需要再使用
[整体偏移]就可以使元件位置很准确了。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
20
of
199
如果导入的 CAD 文件存在 2 个 Mark 点坐标时，会在校正元件位置图时提示如下：
清除原程序内除了 Mark 以外的所有元件框。
3.1.2.7 使用 CAD 制作标准
1. CAD 数据导入完成后接下来要建立标准库。
选择菜单[文件]栏下的[CAD 标准链接]，将弹出[CAD 数据链接标准]窗口，窗口左边栏显示的是该机种所有
的元件类型名称（物料号），窗口右边显示的是每一类型链接的元件框个数。CAD 数据编辑程序与手工编辑都是
在AOI 检测中要用到参数判定或图像比对（待测图与标准图比对），所以在这里要给每类元件建立一组标准参数
或一个标准图片模型。做法：从[CAD 数据链接标准]窗口中第一点开始，先选中第一个标准，然后单击[到CAD 元
件位置]镜头会走到与该标准建立连接的第一颗元件的元件框，在元件框上单击选中该元件框，先把该元件框拖
移到一边，然后在元件注册的工具条模块中的选择与元件对应的模块进行注册（方法与手工编辑程序一样），注
册成功后系统将自动把该CAD类型替换成新注册的标准，同时替换成功的类型自动变为“绿色状态”，确认OK 后
需把新画的检测框删除，把拖移到一边检测框移会原位置，然后点击工具栏上的[到未链接料号]按钮，用同样的
方法将所有无标准图片的标准都注册一个初始标准.
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
21
of
199
2. 窗口功能详细说明
(1) 到未链接料号: 自动定位到未做标准的料号;
(2) 到 CAD 元件位置: 定位到图中右边列表中所示元件的位置(如下图所示);
(3) 注册标准: 针对当前定位到的元件进行标准注册;
设定好各检测点参数后, 点击[注册标准]即可.
