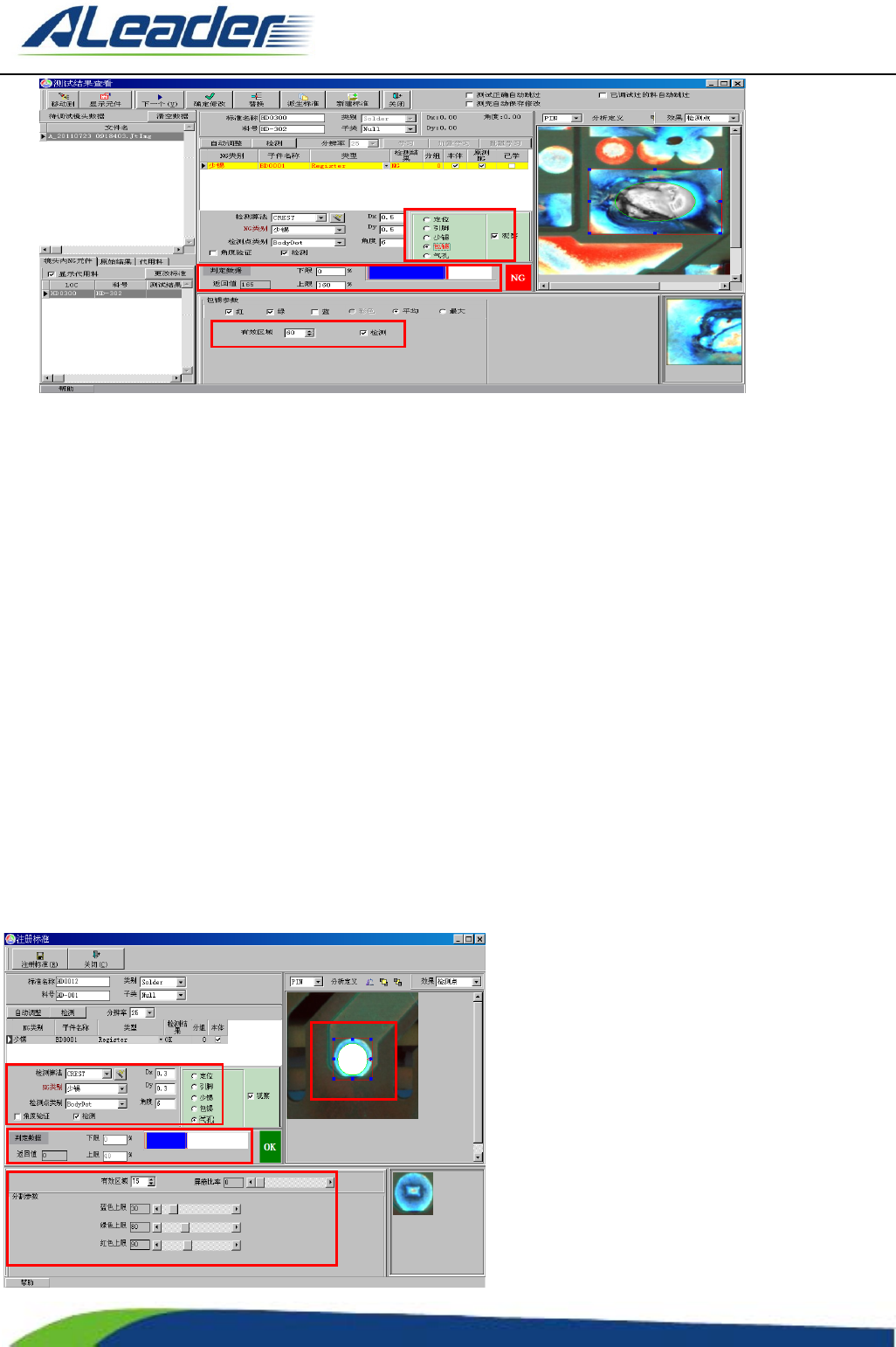

见上图，①区域中发生“包锡”误报。确定“包锡”误报后，查看②区域中“包锡”的返回值，上图中为 165，
落在判定区间（0， 160）之外。对于此现象，查看待测图，发现待测图的内部区域存在高亮的区域，则“包锡”
的判定参数进行调节，调节的规则如下：
1） “包锡”的参数不进行调节。其色彩通道选择“红”、“绿”，灰度化方式则选择“平均”，判定参数
的默认范围为（0， 160）。一般在调试过程中，不对包锡参数进行调节。在插件焊点特别暗情况下，则降低
“包锡”的判定上限，可以降低至 150，或者 140。
2） 调节判定参数。见上图，由于待测图中存在着高亮区域，使得抽取焊锡成分时，“包锡”的返回值
偏小，需对判定参数进行调节。上述误报中，通常采用两种调节方式：方式 1 为调节“包锡”的有效区域，
将有效区域从 60 增大致 65，其返回值则为 156，符合判定范围（0， 160），在增大有效区域时，有效区域
最大不超过 70；方式 2 是调节判定参数的上限，增大致 165，则返回值 165 符合判定区域（0，165），在增
大判定参数上限时，不能无限制增大，一般情况下，可增大至 170，个别高亮元件可根据实际的拍摄效果而
定。注意，如果该类插件焊点的亮度低，可选择降低判定参数的上限，不是默认的 160，这样避免“包锡”
的漏测。
5） 气孔检测
气孔检测，是指 DIP 件是否发生气孔的现象，主要是通过分析 DIP 件气孔区域的亮度来分析是否发生气孔。
其注册窗体如下：
①
②
③
①
②
③
④
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
36
of
199

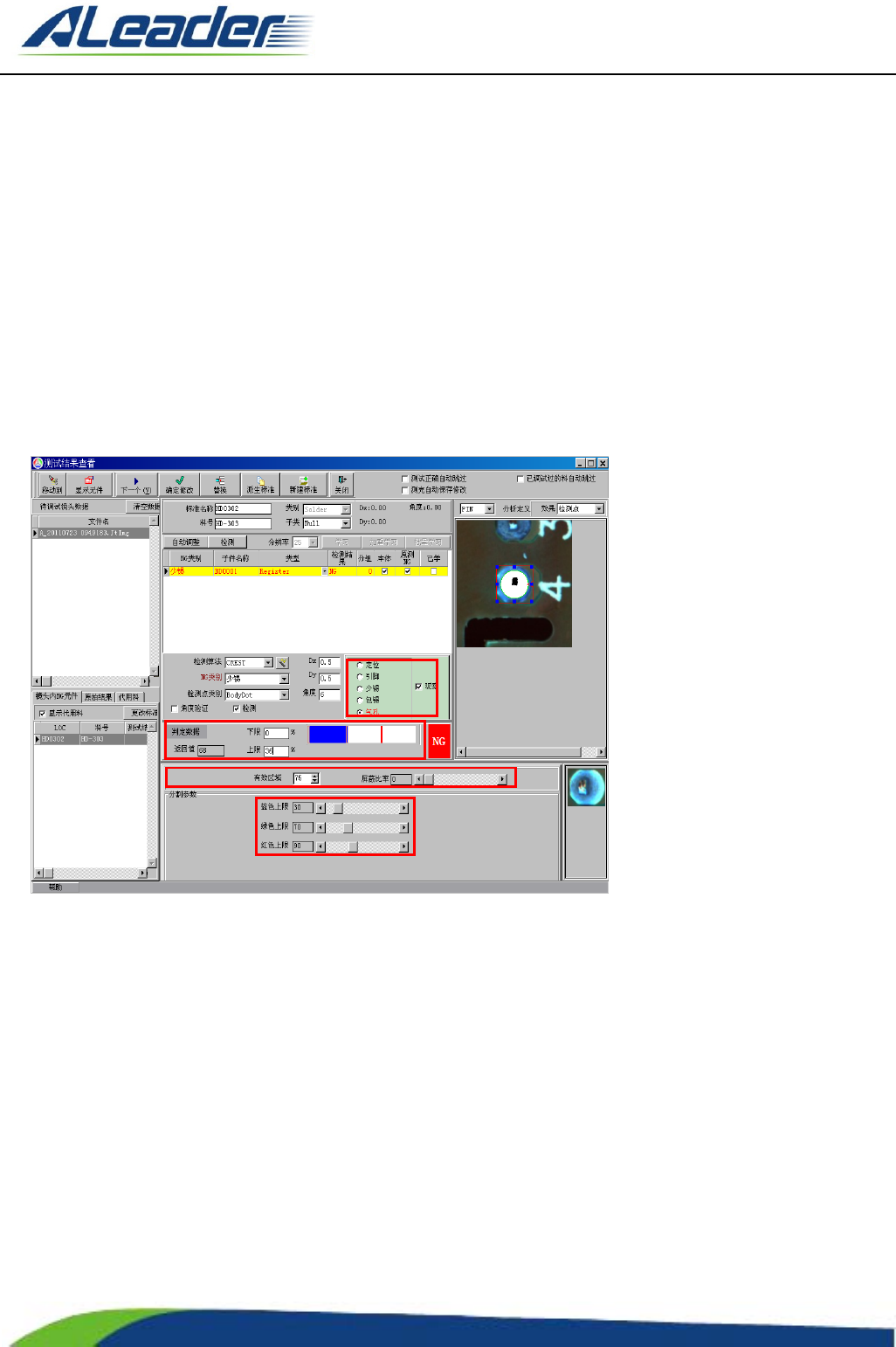

上图为 DIP 件的“气孔”注册窗体图，说明如下：
a) ROI 区域：ROI 区域为焊盘的内椭圆区域，如①中的绿色椭圆区域。
b) 检测算法区域：【检测算法】为“CREST”，子检测算法为“气孔”算法，其他参数见②区域。
c) 判定区域：默认判定范围为（0， 40）。
d) 气孔参数区域：【有效区域】为 75%；屏蔽比率为 0；蓝色上限为 30，绿色上限为 70，蓝色上限为 90。
参数说明见<算法详解>中“CREST”算法。
气孔是指检测插件是否发生孔洞外露的检测项。在调试过程中，“气孔”的误报占绝大部分，气孔调节的好坏，
则直接影响 AOI 的误报数量。气孔的参数设置，也是插件检测中，最难把握的。气孔的参数设置，往往涉及到
车间的工艺要求，甚至是品质要求。如品质要求低，对于大气孔（孔洞外露的面积超过实际孔洞的 1/3，甚至为
1/2），在此条件下，可放宽气孔的参数设置。气孔发生的情况很多，各种情况的参数不尽相同。以下为例：
见上图，①区域中发生“气孔”误报。确定“气孔”误报后，查看②区域中“气孔”的返回值，上图中为 68，
落在判定区间（0， 36）之外。对于此现象，查看待测图，发现待测图的引脚上存在暗黑区域，则需要对“气孔”
的引脚上的暗黑区域进行处理，该类状况下，需要对“气孔”中心区域进行屏蔽，原理是“气孔”的中心区域存
在设置引脚。其操作为将屏蔽比率增大至 30，则其返回值变为 13，符合判定区域（0， 36）。气孔的调节，需要
对气孔的产生，以及气孔的检测原理，都需要理解，在理解前提下，可进行对“气孔”误报出现的各种情况，进
行相关的调节。
①
②
③
④
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
37
of
199
3.1.5 红胶的基本检测
3.1.5.1 溢胶
溢胶，是红胶检测中的常规检测项。它检测元件的电极与焊盘的交界区域是否存在溢胶现象。它采用“Glue”
算法，该算法专门检测“溢胶”，它的注册窗体如下：

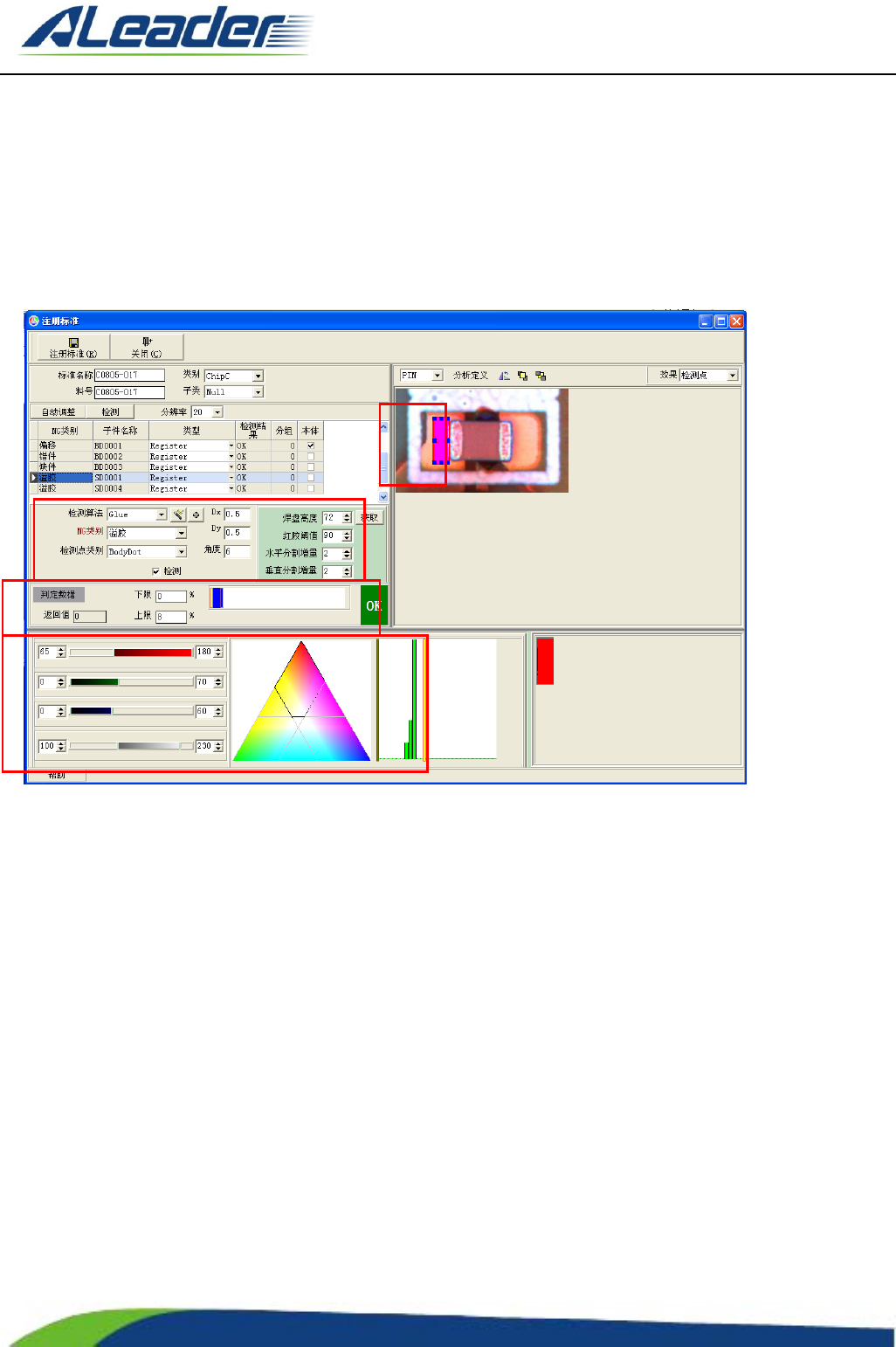

上图为“Glue”算法下的“溢胶”注册窗体，说明如下：
