3.2 基本算法
检测算法是 AOI 设备最重要的部分，良好的检测算法能够达到较高的检出率和适配性，所以掌握好了算法的
使用，相当于掌握了 AOI 设备的关键。在 AOI 设备的使用中，元件的检测算法并不是固定不变的，要根据实际
生产情况使用适当的算法才能达到最好的效果。
下面就将软件中所使用的算法做初步说明：
注：算法详细的使用及参数设置，将由现场工程师详细讲解，此处只对算法及用途做初步说明。

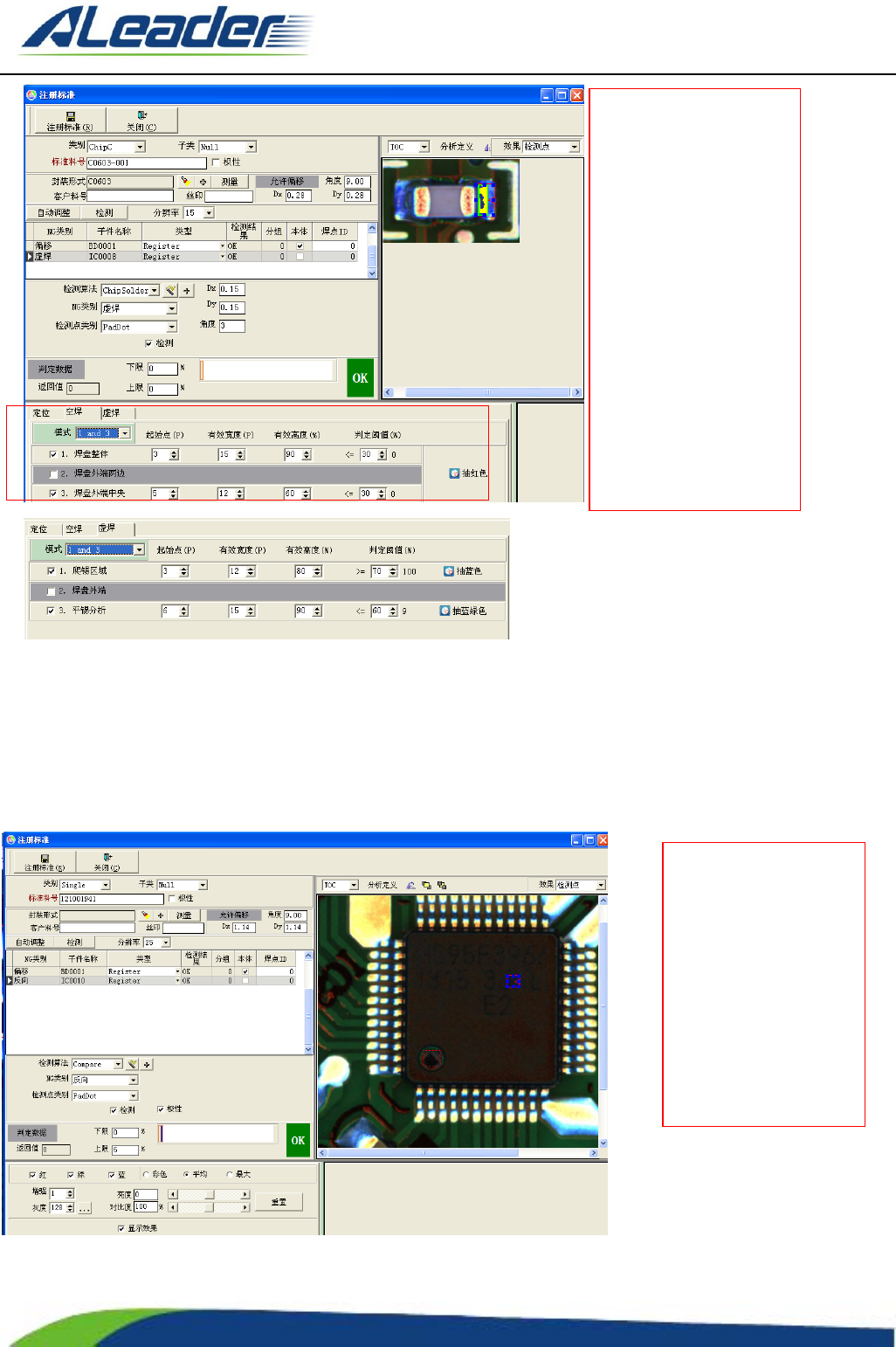

3.2.1 ChipSolder 算法
此算法主要是根据焊盘定位，分析锡膏，铜箔的特征来进行检测。
此算法主要用于定位并
检测焊盘区域的焊接情
况。上图中绿色区域为
“ChipSolder”算法检测
框画法及效果显示区域
（以下称为“效果图”）；
红色区域为此算法的“定
位”检测页面，包含算法
的检测控制参数。
注：此算法为焊盘检测
框，故焊盘区域需要检测
则需要添加此焊盘框，此
检测框在 Chip 元件左右
呈对称分布，检测框的箭
头需指向元件本体。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
41
of
199
上图为“ChipSolder”算法的“虚焊”检测参数及设置页面。
此算法主要为检查贴片类元件的焊接情况，主要用于 CHIP 元件的“虚焊”。

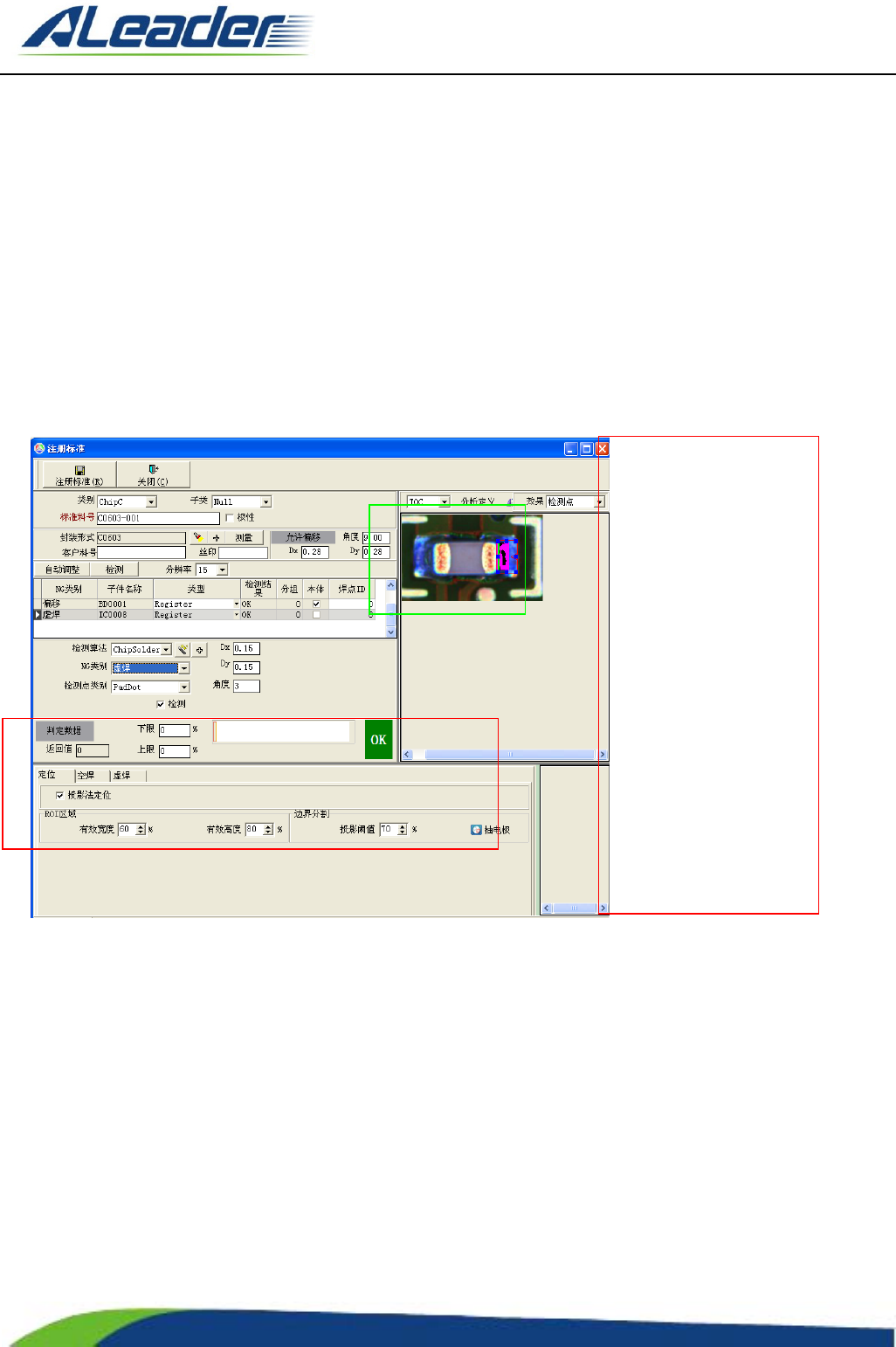

3.2.2 Compare 算法
左图中右上角区域为当
前 算 法 的 效 果 显示 区
域 ， 红 色 区 域 为
“ChipSolder”的“空焊”
检测参数区域。
通过调整红色区域的参
数，对照生产工艺，来
调整检测结果的有效范
围，以达到最佳检测效
果。
左图“Compare”算法
的使用方法，此算法主
要使用在测试有明显
差异的元件"反向"和
“极性”。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
42
of
199

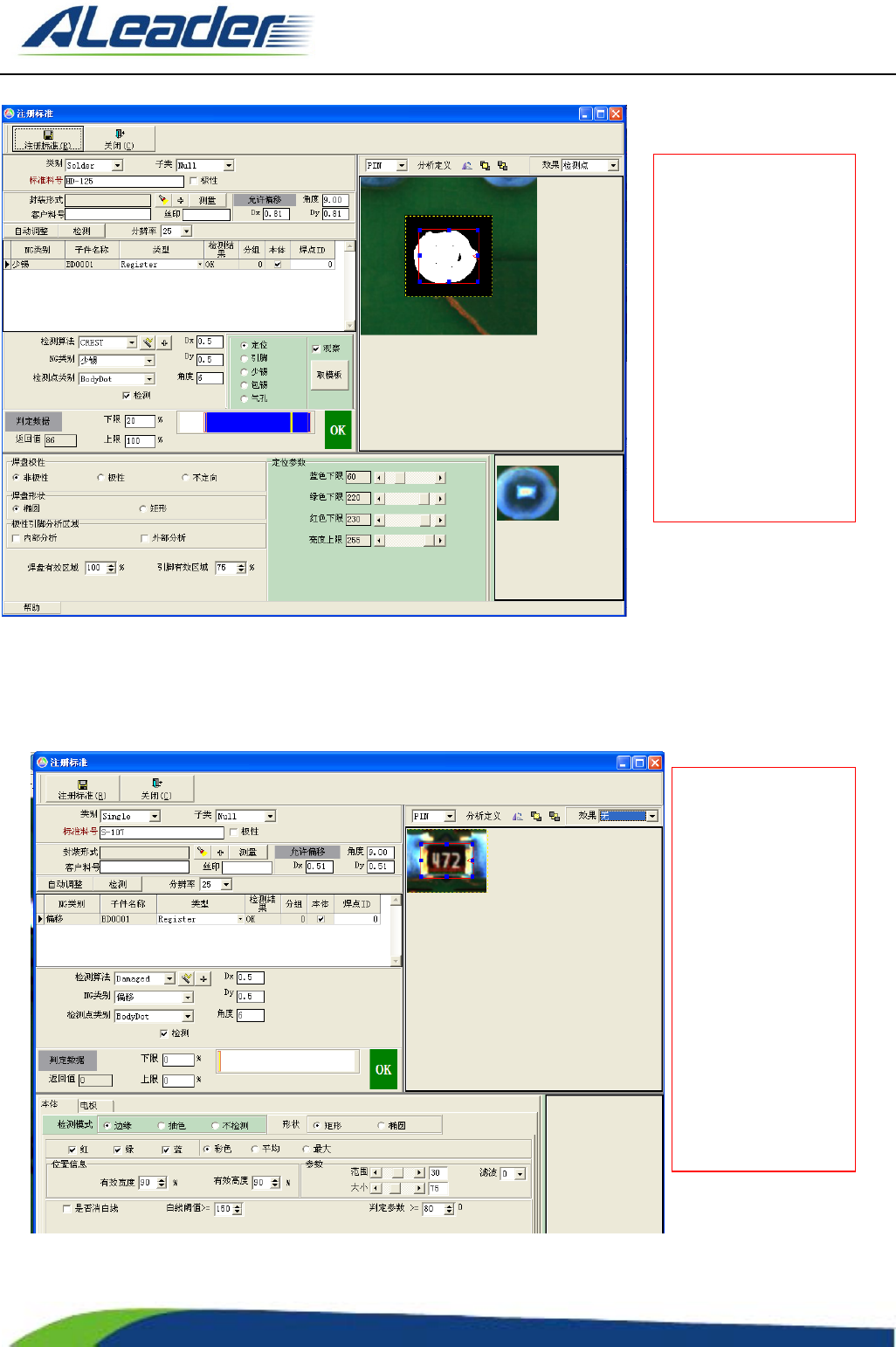

3.2.3 CREST 算法
3.2.4 Damaged 算法
左图为”CREST”算法
的示例，此算法主要针
对波峰焊焊点进行综
合检测，包含“定位”
“引脚”“少锡”“包锡”
“气孔”等检测。
左 图 为 ”Damaged”
算法的本体检测示
意图，此算法一般用
来检测 CHIP 元件的
完整情况，以避免在
生产中因为元件破
损造成生产成本增
加。
