NG 查看窗口提示 PCB NG 数量显示确认 NG：确认 NG 时，也记入 OK 里（板是 OK 的）。
NG 查看窗口小元件不放大：取消小元件会自动放大功能。
NG 查看窗口显示直通率：在状态显示区域显示 PCB 板直通率。
标准图右对齐：标准图会和待测图显示在一起。
显示丝印灰度图：显示元件上丝印检测点的灰度效果图。
NG 查看窗口提示 PCB NG 数量显示确认 NG：确认 NG 时，也记入 OK 里（板是 OK 的）。
NG 查看窗口小元件不放大：取消小元件会自动放大功能。
NG 查看窗口显示直通率：在状态显示区域显示 PCB 板直通率。
标准图右对齐：标准图会和待测图显示在一起。
显示丝印灰度图：显示元件上丝印检测点的灰度效果图。
只显示确认 NG：此选项可在维修站查看时，只显示确认的 NG 信息
不显示统计数据：去除统计数据显示；
自动调整超大 NG 元件窗口：自动适应超大元件的 NG 显示图像区域
全屏显示缩略图：将缩略图调整到整个屏幕大小
自动收板：
NG 列表不显示 PASS 板：判定为 PASS 的板，不再 NG 列表中显示。（此项可设置收板设备收板数量）

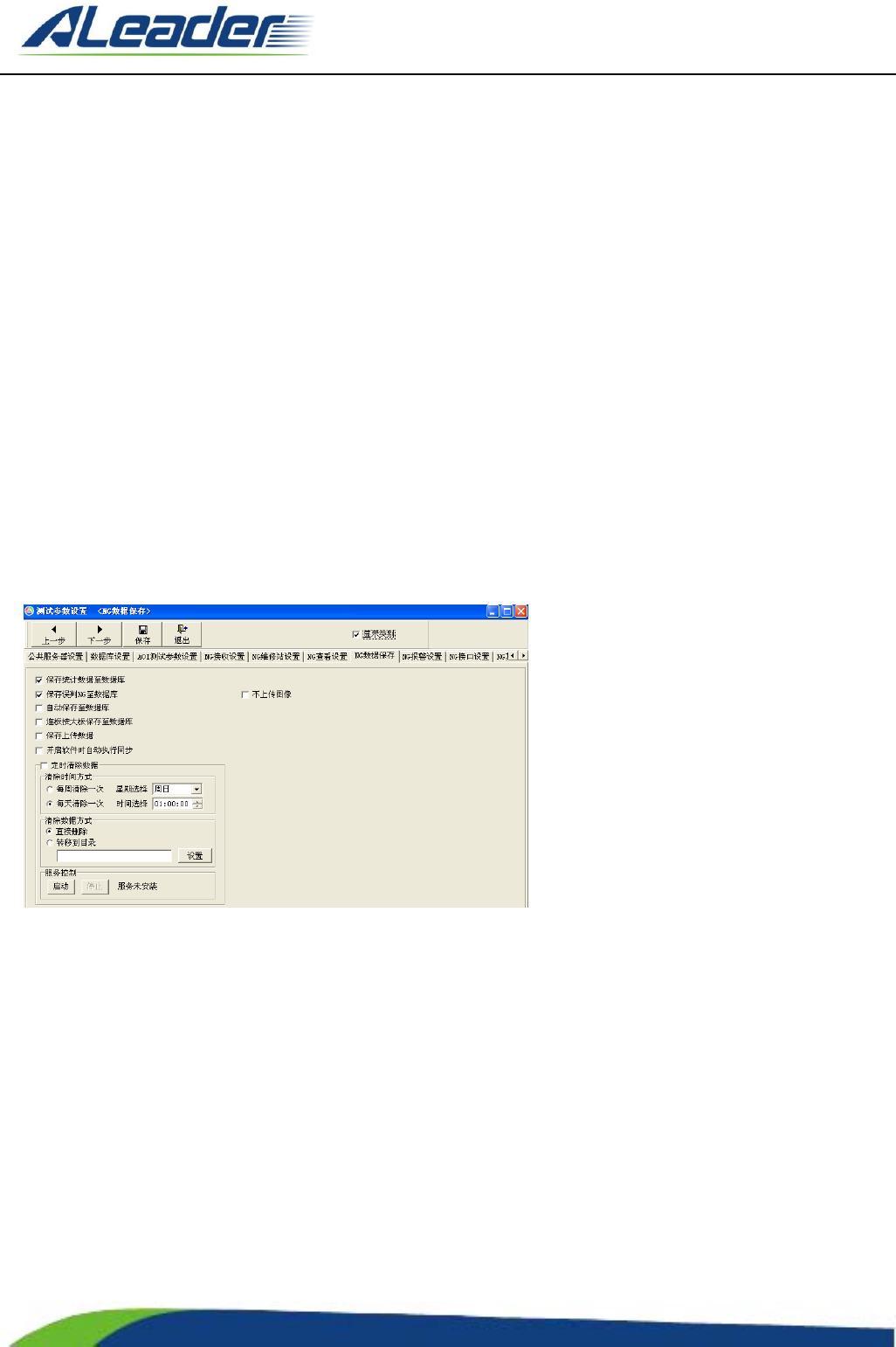

上图为设备结果保存时的可选参数项，请根据实际需求进行设置；
定时清除数据：可以设置自动清除或转移不需要的测试数据，以释放硬盘空间，防止因硬盘满而造成的软件
报错;
如有需要请勾选此项，设置好清理频率及清理方式后，点击“启动”按钮及自动工作。
