标准色卡 光源亮度检测
作用: 检测与调整光源亮度
调整方法:
1) 固定好标准色卡（随机附件）。移动平台，使摄像机的拍摄范围全部为亮色卡图像。
2) 以管理员模式点击菜单：〔系统设置〕→〔光源亮度检测〕，进入亮度检测窗口，点击(进入调整模式)
3) 点击自动调整亮度即可.
调整完成后, 要点击确定才会保存.
3.5 NG 定义, 模板, 公用库
3.5.1 NG 类型定义
1. 新增: 可新增 NG 类型;
2. 修改: 可对当前行的 NG 类型及检测项默认参数在窗口右边进行修改, 修改完毕后要保存才生效;
3. 恢复出厂值: 第一次使用可通过点击恢复出厂值将所有 NG 定义为出厂设定;
4. 保存: 当新增或修改时可通过此按钮保存设定值;
5. 取消: 当新增或修改时可通过此按钮取消设定值;
6. 删除: 可通过此按钮删除自定义的 NG 类型;
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
65
of
199
3.5.2 公用标准管理
1.公用库设置：
公用库的作用是将所有元件标准放入同一个库里，达到统一管理所有元件标准，也可以随时调出元件标准使
用的目的。
公用库可以设置为本机（只有一台机器，或者所有机器没有联网），也可以设置成一台服务器电脑（所有元件
标准放在一台公用电脑管理）。
打开软件，如果没有设置过公用库服务器，会弹出窗口，要求设置，选择输入 Server IP 或者 Server Name 中
的一个即可。
注：Server IP（Server Name）为需要设置为公用库的电脑 IP（或名称），设置本机，就输入本机 IP；设置某一
台电脑，就输入该电脑的 IP。即是说，要将哪台电脑设置为公用库，就改为哪台电脑的 IP（或名称）。
如果公用库连接不上，可是又没有弹出此窗口（有可能是机器改过 IP 或者电脑名称），此时可以在系统设置里
修改，如下图：
2. 建立公用标准
(1.1) 直接加入

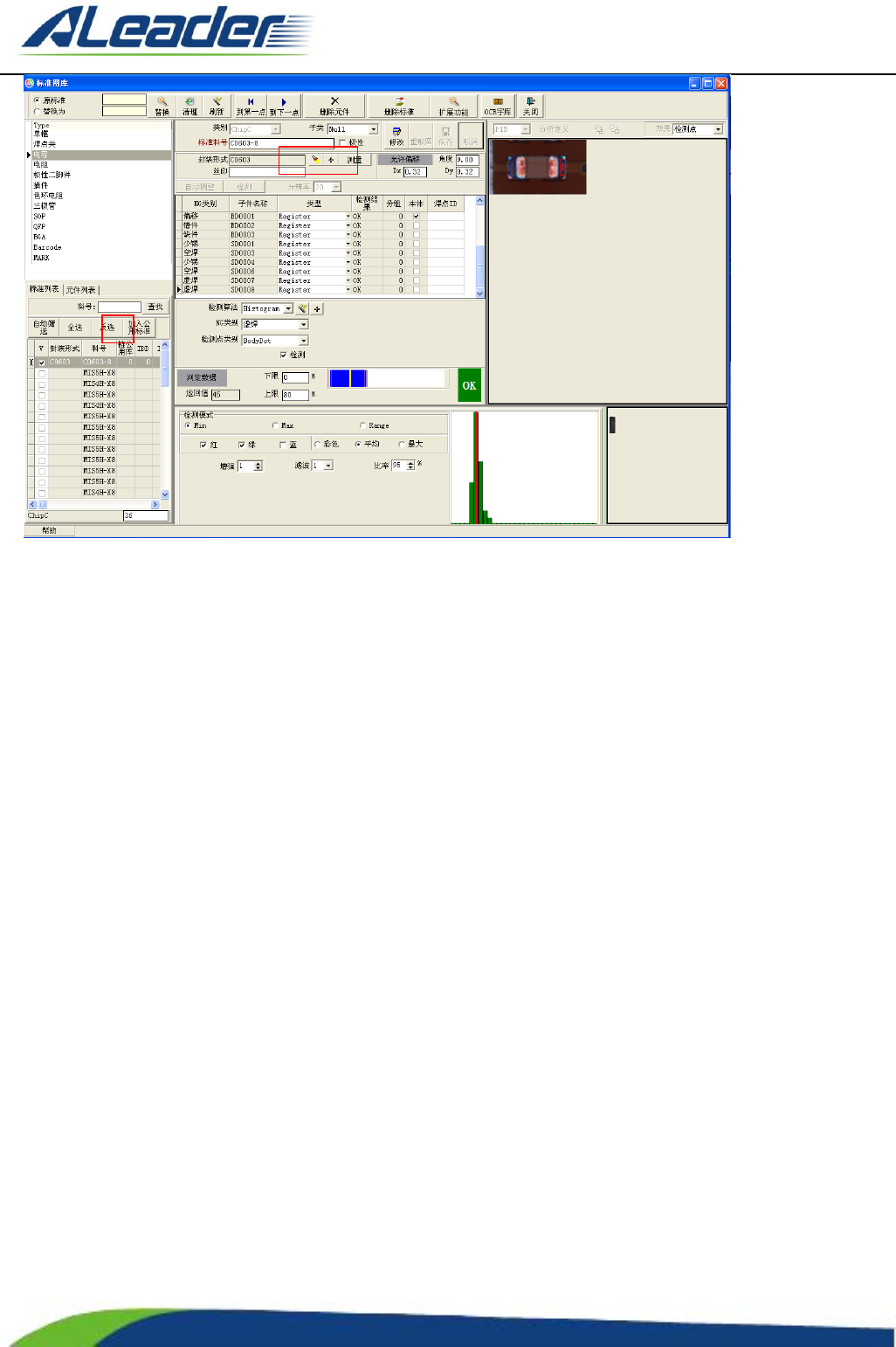

打开标准图库 [编辑]->[编辑标准图库], 选中需要加入到公用标准的标准, 点击下图中红色框所示的[加入公
用标准]即可;
自动筛选: 将当前列表中的标准中未加入到公用标准的自动筛选出来;
全选: 将当前列表中的标准全部选取;
反选: 将已选的设为不选, 未选的设为已选;
上方红框位置，可以对现有元件的进行自动测量尺寸并选择对应的封装规格进行封装（此位置的三个按钮分
别对应元件规格链接，元件规格添加，自动测量元件尺寸并链接元件封装）；
左下角的红框为元件加入公用库的操作按钮，先勾选列表中的封装形式，如果有封装，点击“加入公用标准”
按钮后元件将会自动加入到公用标准库中；
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
66
of
199
3. 管理公用标准
(2.1) 查看公用标准(见红框处): 公用库是按客户与基板类型来分别存储的, 所以要查看公用标准, 首先要选定
客户(方法是在文本框中双击选取), 基板类型, 然后点击[刷新];
(2.2) 修改公用标准: 定位到需要修改的标准, 点击[修改], 会切换到修改元件标准界面, 修改后保存即可.
(2.3) 删除公用标准: 定位到需要修改的标准, 点击[删除], 会弹出确认窗口, 点击[OK]确认删除,点击[取消]
则不删除.
(2.4) 清空: 将当前类型下的所有公用标准删除, 风险大, 慎用;
(2.5) 导出: 将当前类别下的所有公用标准导出到一个 csv 文件;
(2.6) 导入: 从文件将公用标准导入到公用库中;
(2.7) 导出到程序标准: 将当前标准导出到程序标准;
注意：点选“未审核”会显示未审核标准，在未审核元件标准上点击右键可以批量审核；
一个规格内可以选择一个元件公用标准设置为模板，选择对应的元件标准,然后点击上方的“设为模板”
即可
