3.6 软件界面功能
3.6.1NG 查看
3.6.1.1 NG 查看界面介绍
NG 查看需要使用中间件。
中间件用来转发数据，收、发数据都需要使用到它。所以机器和维修站以及服务器电脑上都要将其开启。

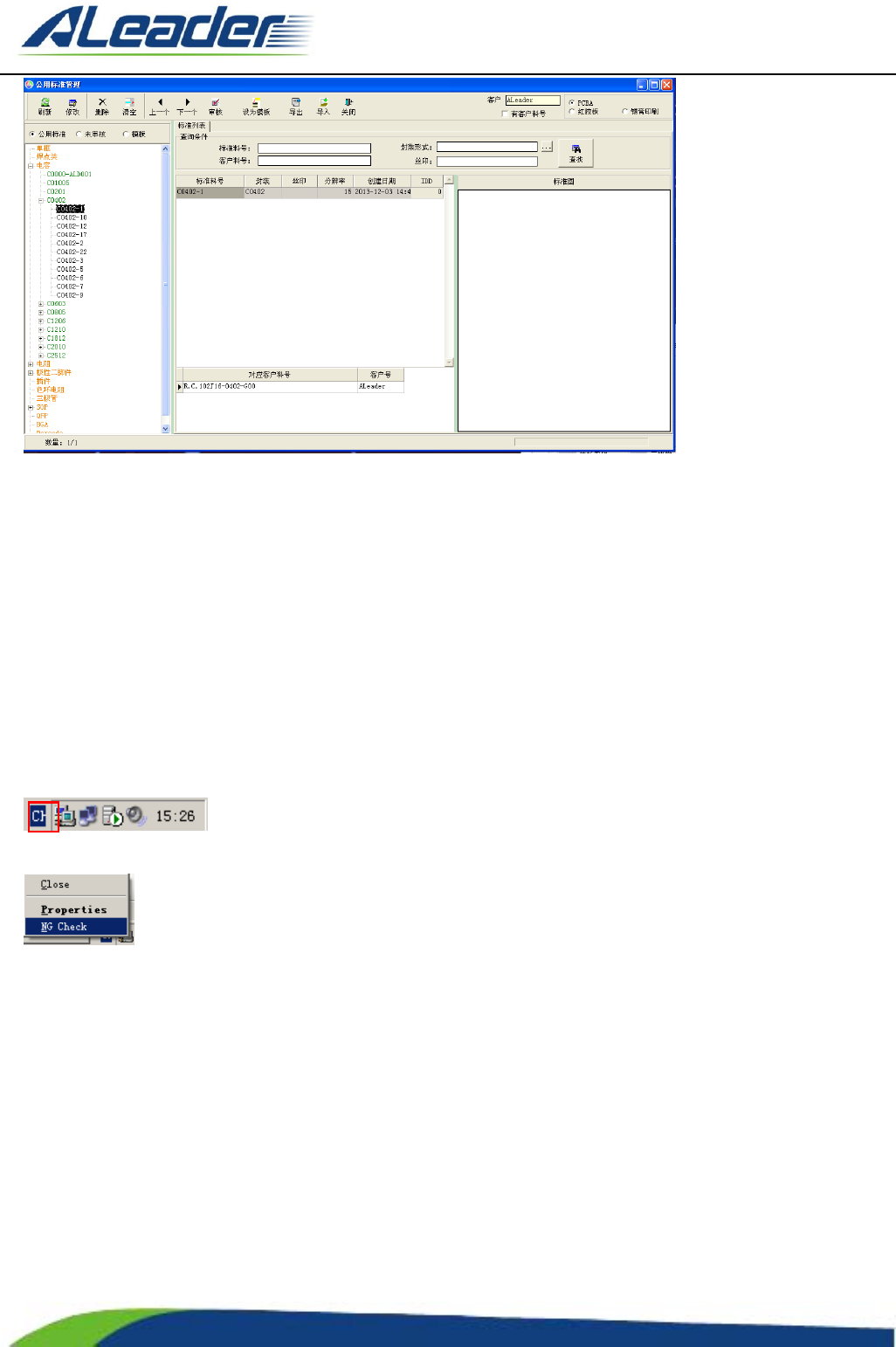

开启中间件后，在任务栏上会有 2 个小电脑的图标显示：
右键会有打开 NG 查看选项，
打开之后，界面如下：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
68
of

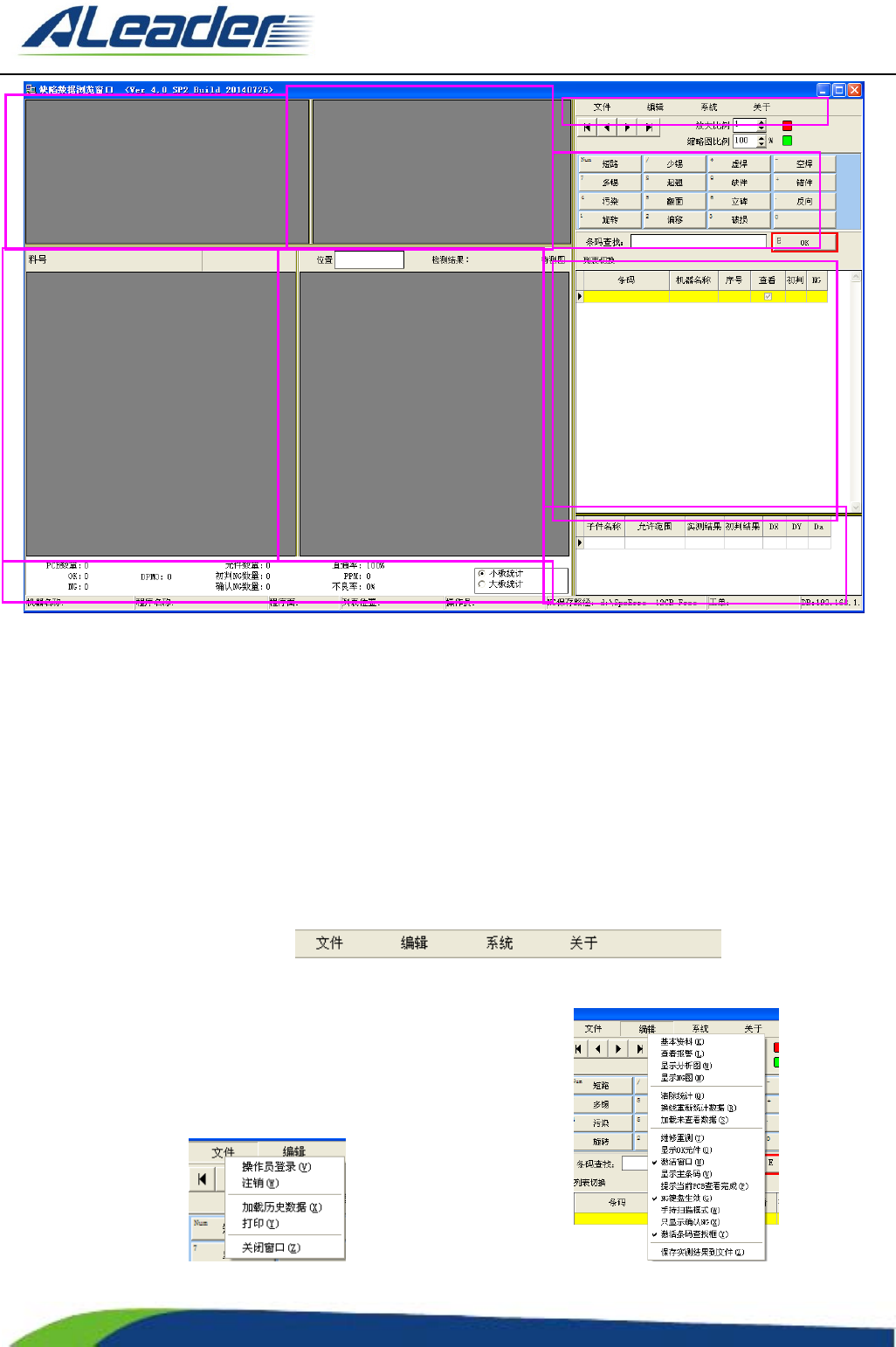

A 区域为整块板的缩略图，可以看到 NG 元件在板上的大概位置。
B 区域为当前元件所处区域的图像。
C 区域为该元件的标准图像。
D 区域为该元件的待测图像（即现在正在测试的原件图像）。
E 区域为测试后的数据显示，是按板来划分的（使用了块设置则会按照块来显示信息）。
F 区域为每块板上的具体 NG 数据。
G 为 NG 类型确认区，当发现真实 NG 时，可以在此区域点击相应的 NG 来判定真实 NG，也可以使用快捷键
来添加。
H 区域显示的为测试的状态等信息。
I 区域是参数设置和显示设置区域。
下面来介绍 I 区域里的设置信息。
“文件”下的菜单 “编辑”下的菜单
A
B
C
H
D
F
E
G
I
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
69
of

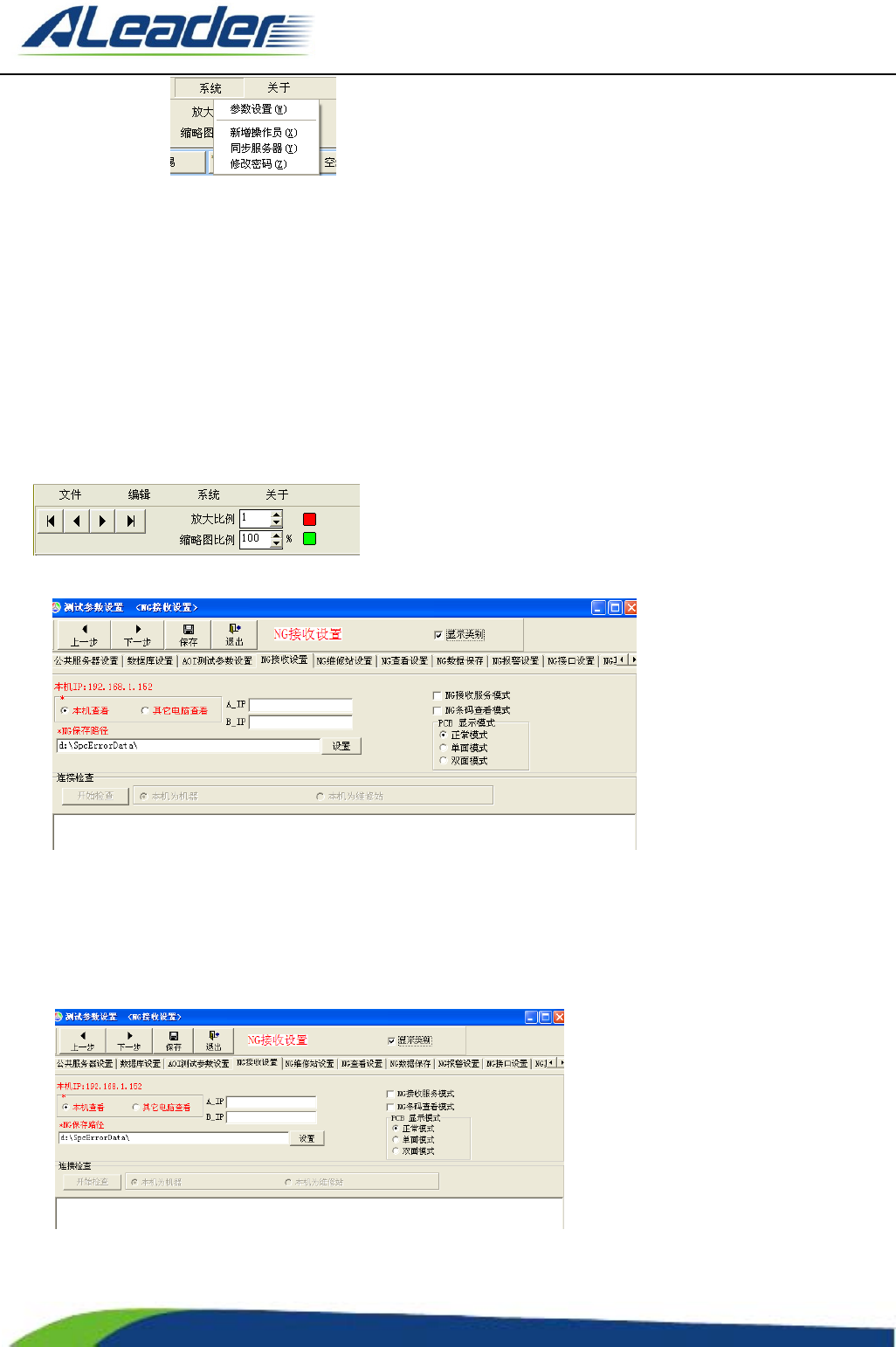

“系统”下的菜单
3.6.1.2 NG 查看的应用方式
软件中 NG 查看根据设置可以实现 “本机查看”“维修站查看”或者“多台电脑查看”查看方式。
以下将会对此三种方式的设置分别进行说明。
1. 本机查看 NG 结果
进入 NG 查看的“参数设置”界面：
选择“NG 接收”页面，点击“NG 接收设置”，在页面中选择“本机查看”即可。
2．维修站查看 NG 结果
与 1 中区别在于，在弹出页面中选择“其他电脑查看”，然后再后面“IP”位置输入需要查看 NG 结果
电脑的 IP 地址。
