2. 多台电脑查看 NG 数据

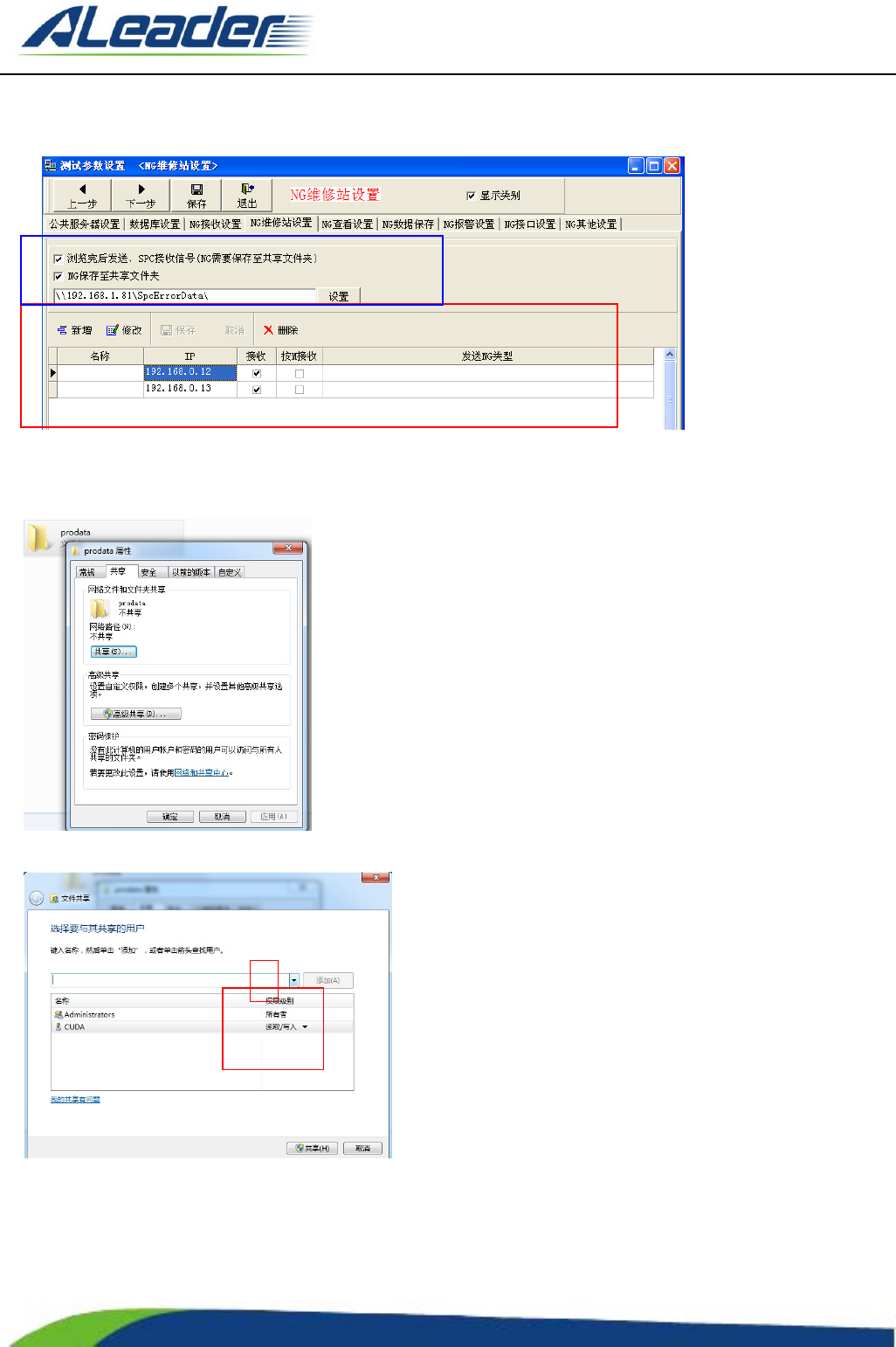

多台电脑需查看 NG 数据时，需要本机如下图设置。其中，红色框选区域为除了本机外需要查看 NG 结果
的电脑设置，点击左上角的“新增”按钮可以添加多台电脑。
蓝色框选区域，“NG 保存至公用文件夹”后的位置，填写 NG 结果文件需要保存的的路径（注意，此文件
夹需要完全共享）。
在文件夹上右键，点击最下方属性按钮，弹出如图窗口，然后选择共享页面，如下图：
点击“共享”按钮，弹出如下图界面：
上图箭头位置可以下来，用来添加对文件夹操作的用户，红框内“所有者”位置的箭头，可以设置对应用可
以对文件夹进行的操作，如上图中使用的用户为“CUDA”，权限设置为“读取/写入”。(注意：如在不确定的情
况下建议使用用户“everyone”)
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
71
of
注意：在设置的是否请先检查设备之间是否连通，由于设备需要兼容 XP 系统，所以目前需要设备与离线电脑
处于同一网段时才能连接，验证设备是否连通时，请点击“开始”在输入栏中输入“cmd”，在弹出界面中输入
“ping （设备电脑名称或者离线电脑名称或者电脑 IP 地址） -4 -t”，查看电脑之间是否正常连通。连接正常
情况下，请在 windows“开始”菜单，“运行”下输入共享文件夹网络路径，确定是否能够访问。

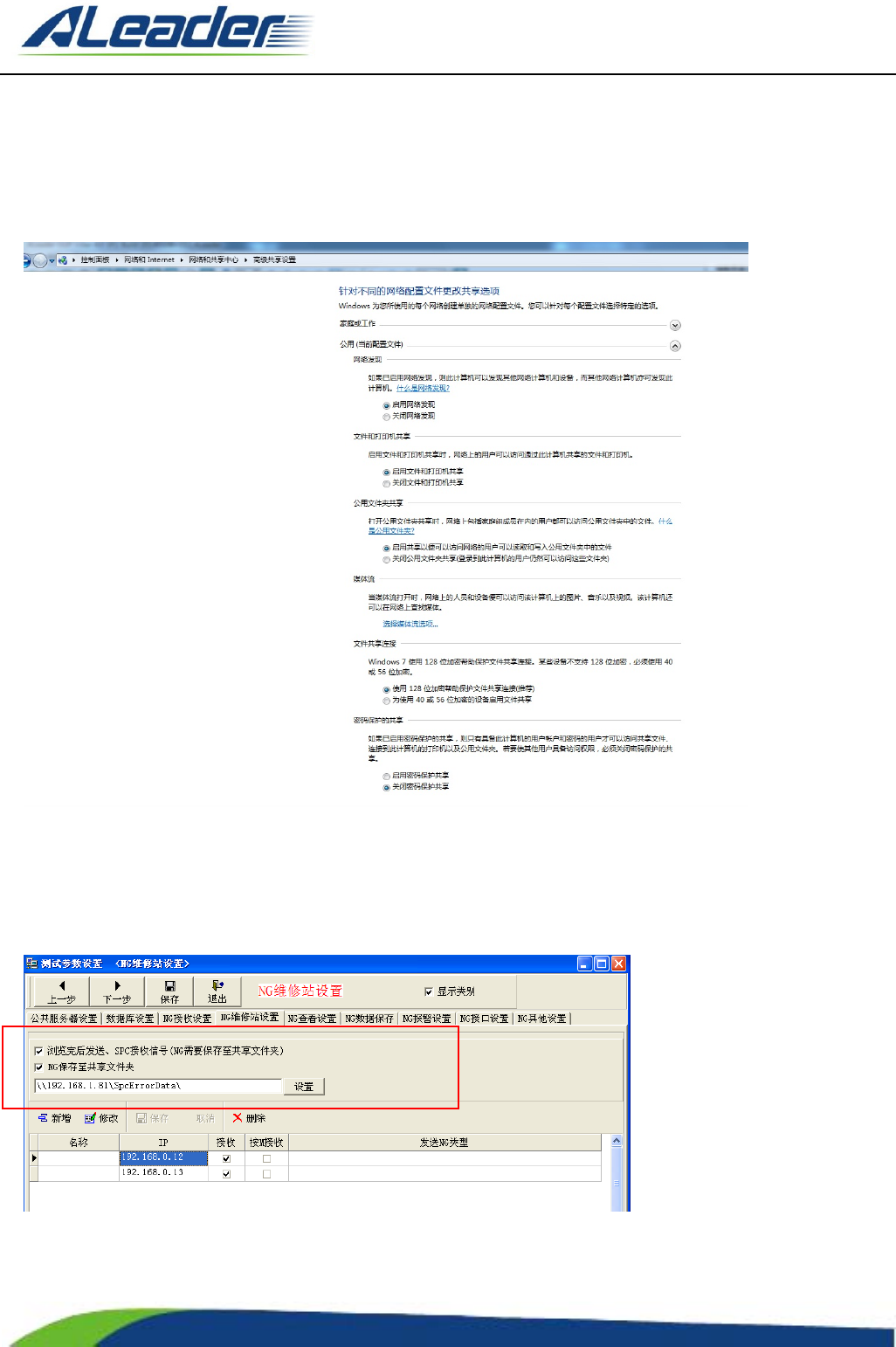

如果出现无法访问，或者需要用户名登陆的界面，请按照以下设置
进入控制面板上述界面，按照上述设置进行配置。
需要查看 NG 结果的电脑，设置如下，其中红色区域为设置的保存 NG 结果电脑的保存路径，“192.168.1.151”
为 NG 文件保存电脑的 IP 地址或者电脑名称。
以上设置完成后，还需要修改查看电脑的数据库连接，不然无法查看或查询一些信息，修改如下：
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
72
of
修改红色框中的区域，修改为前面设置的测试结果查看电脑的 IP 地址或者电脑名称即可，测试连接正常后就
能正常查看 NG 结果了。
注:如果开始设置为其他机器查看 NG 结果，则需要数据库连接指向修改为查看机器的 IP 地址或者电脑名称。
注：下面来总结一下 NG 查看的几种使用方式，
NG 查看示意图：
[NG数据]
[公用标准]
[NG数据]
AOI机器电脑
维修站电脑
SPC
公用标准库
在线机数据流程图
[真正NG数据]
[公用标准]
[真正NG数据]
AOI机器电脑(含维修站)
维修站2电脑
SPC
公用标准库
离线机数据流程图
注意，在实际安装过程中可能遇到以下问题：
㈠ 设置好共享但是无法访问共享
① 检查网络连接是否通畅
② 检查中转路由或交换机是否工作正常
