修改红色框中的区域，修改为前面设置的测试结果查看电脑的 IP 地址或者电脑名称即可，测试连接正常后就
能正常查看 NG 结果了。
注:如果开始设置为其他机器查看 NG 结果，则需要数据库连接指向修改为查看机器的 IP 地址或者电脑名称。
注：下面来总结一下 NG 查看的几种使用方式，
NG 查看示意图：
[NG数据]
[公用标准]
[NG数据]
AOI机器电脑
维修站电脑
SPC
公用标准库
在线机数据流程图
[真正NG数据]
[公用标准]
[真正NG数据]
AOI机器电脑(含维修站)
维修站2电脑
SPC
公用标准库
离线机数据流程图
注意，在实际安装过程中可能遇到以下问题：
㈠ 设置好共享但是无法访问共享
① 检查网络连接是否通畅
② 检查中转路由或交换机是否工作正常
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
73
of
199
以上状况可以首先：使用 PING 命令测试电脑连接，假如对方电脑无响应，则检查网线，路由或者交换机；
如 PING 命令返回正常，则检查文件保存电脑上的共享文件夹的权限设置，服务中的“Computer Browser”服
务是否打开，手工登陆一次共享文件夹，查看是否保存了密码。
㈡ 设置好共享，也设置好用户可更改，可以查看共享，是依然无法查看。
① 此问题可能是，在设置好多台电脑 IP 设置后，未勾选“接收”选项；
② 可能为文件保存电脑只有当前一个用户，需要在“设备管理器”下的“本地用户与用户组”里“用
户”页面添加用户并使用户生效（此操作在文件保存电脑上完成）；（以下操作在需要查看 NG 结果的电
脑上完成）假如在其他查看 NG 电脑上使用的为非 GUEST 用户时，需要先登陆一次，点击右下角“开
始”菜单“运行”按钮，在弹出位置输入需要查看 NG 结果电脑名称或者 IP 地址进行访问，在弹出登陆
界面时，输入“用户名”“密码”并勾选“保存密码选项”（注意，设置的用户均为在文件保存电脑上添
加修改，查看 NG 的电脑需要使用这些用户名和密码，但是不需要设置）。
3.6.2 其他共用功能使用介绍
3.6.2.1 主窗口功能按钮
1. 标题栏

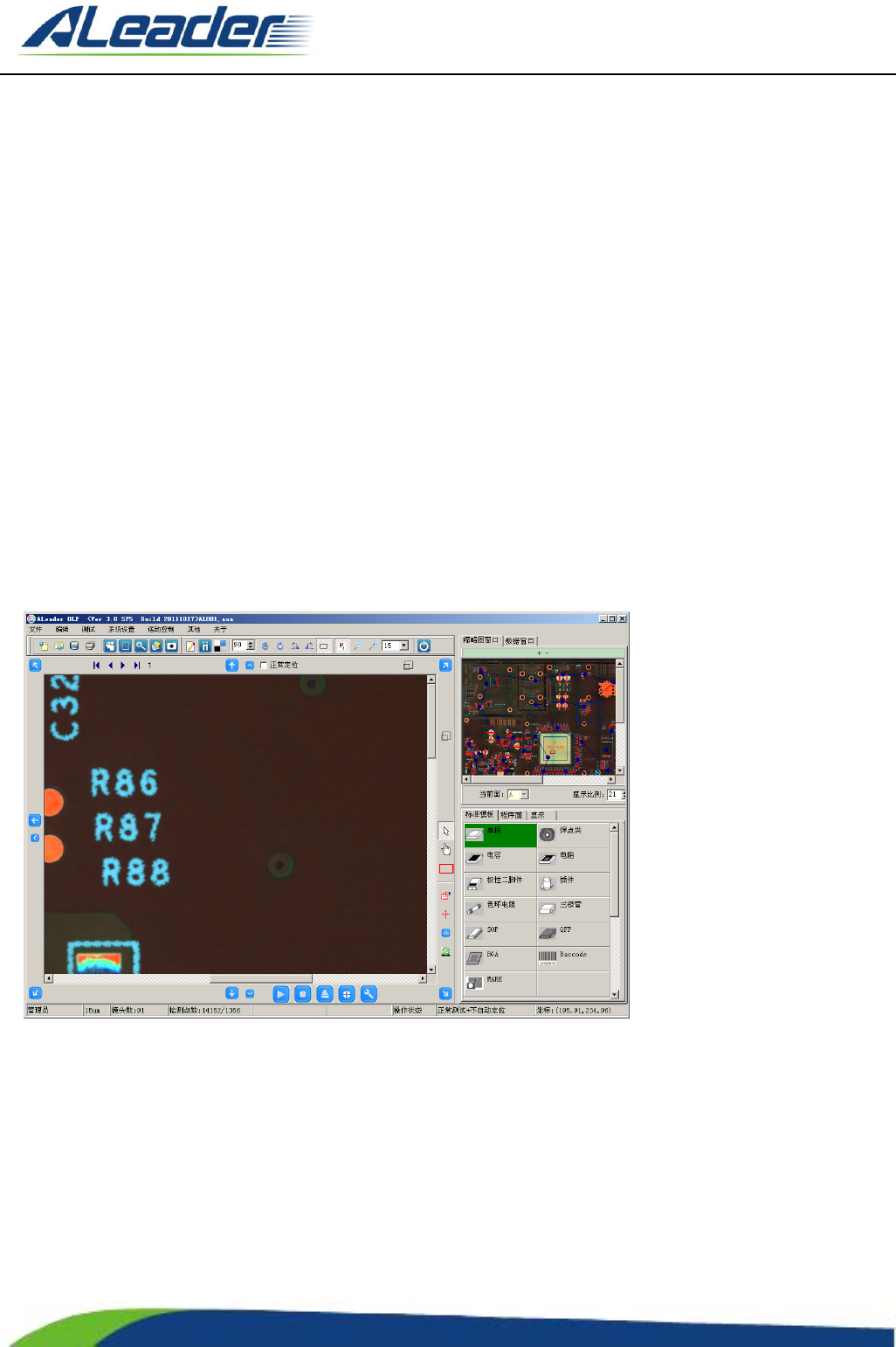

ALeader OLP <Ver 4.0 Build 20111017>AL001,aaa 解释如下
※ ALeader OLP: 指 ALeader 离线编程软件
※ Ver 4.0: 软件版本
※ Build 20111017: 软件发布日期
※ AL001: 程序各称
※ aaa: 客户名称
2. 菜单栏
将软件大多数据功能进行统一组织, 详细功能后面会有说明;
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
74
of
199
3. 工具条
(1) 工具条 1
(2) 工具条 2
(3) 工具条 3
(4) 工具条 4
装载程序 保存新建
新建程序 本地暂存
面设置 Mark 设置
系统设置 作缩略图
注册标准
标准库
镜头优化
链接标准
放大
FOV 图
各自旋转
左转 90°
整体旋转 右转 90°
离线模式
仅显示
本体框
缩小
FOV 图
切换用户
旋转角度
FOV 图
分辨率
XY 平台
向左上方移动
XY 平台向左移动
XY 平台
向上移动
XY 平台
向右上方移动
XY 平台
向左下方移动
XY 平台
向下移动
XY 平台
向右下方移动
XY 平台向左移动 1mm
XY 平台
按镜头移动
XY 平台移动到
当前元件最近的镜头中心
测试 停止
回 PCB
加载点
Mark
校正
模式设置
指在自动定位时按标准主体
的偏移范围搜索
