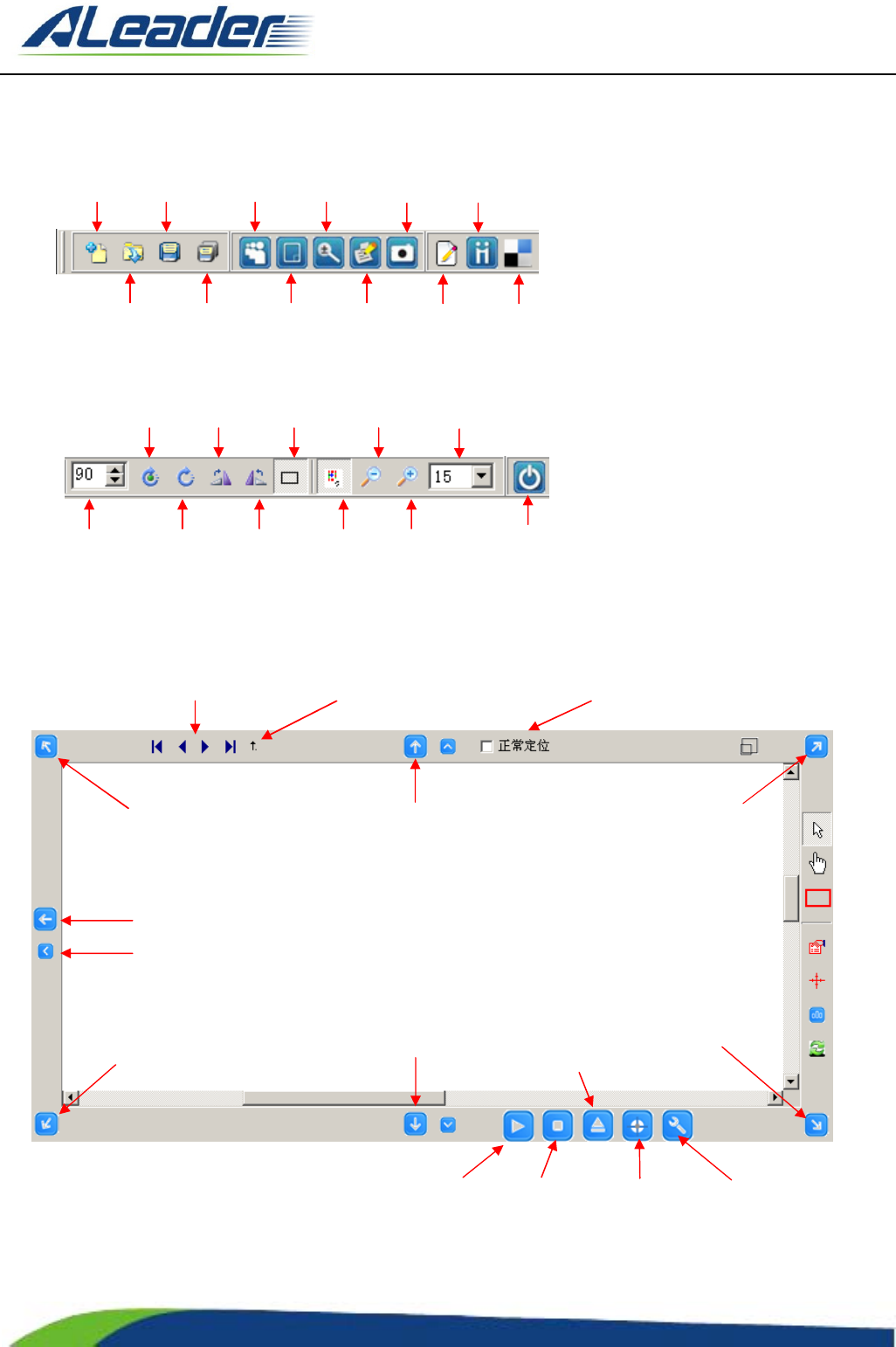

3. 工具条
(1) 工具条 1
(2) 工具条 2
(3) 工具条 3
(4) 工具条 4
装载程序 保存新建
新建程序 本地暂存
面设置 Mark 设置
系统设置 作缩略图
注册标准
标准库
镜头优化
链接标准
放大
FOV 图
各自旋转
左转 90°
整体旋转 右转 90°
离线模式
仅显示
本体框
缩小
FOV 图
切换用户
旋转角度
FOV 图
分辨率
XY 平台
向左上方移动
XY 平台向左移动
XY 平台
向上移动
XY 平台
向右上方移动
XY 平台
向左下方移动
XY 平台
向下移动
XY 平台
向右下方移动
XY 平台向左移动 1mm
XY 平台
按镜头移动
XY 平台移动到
当前元件最近的镜头中心
测试 停止
回 PCB
加载点
Mark
校正
模式设置
指在自动定位时按标准主体
的偏移范围搜索
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
75
of
199

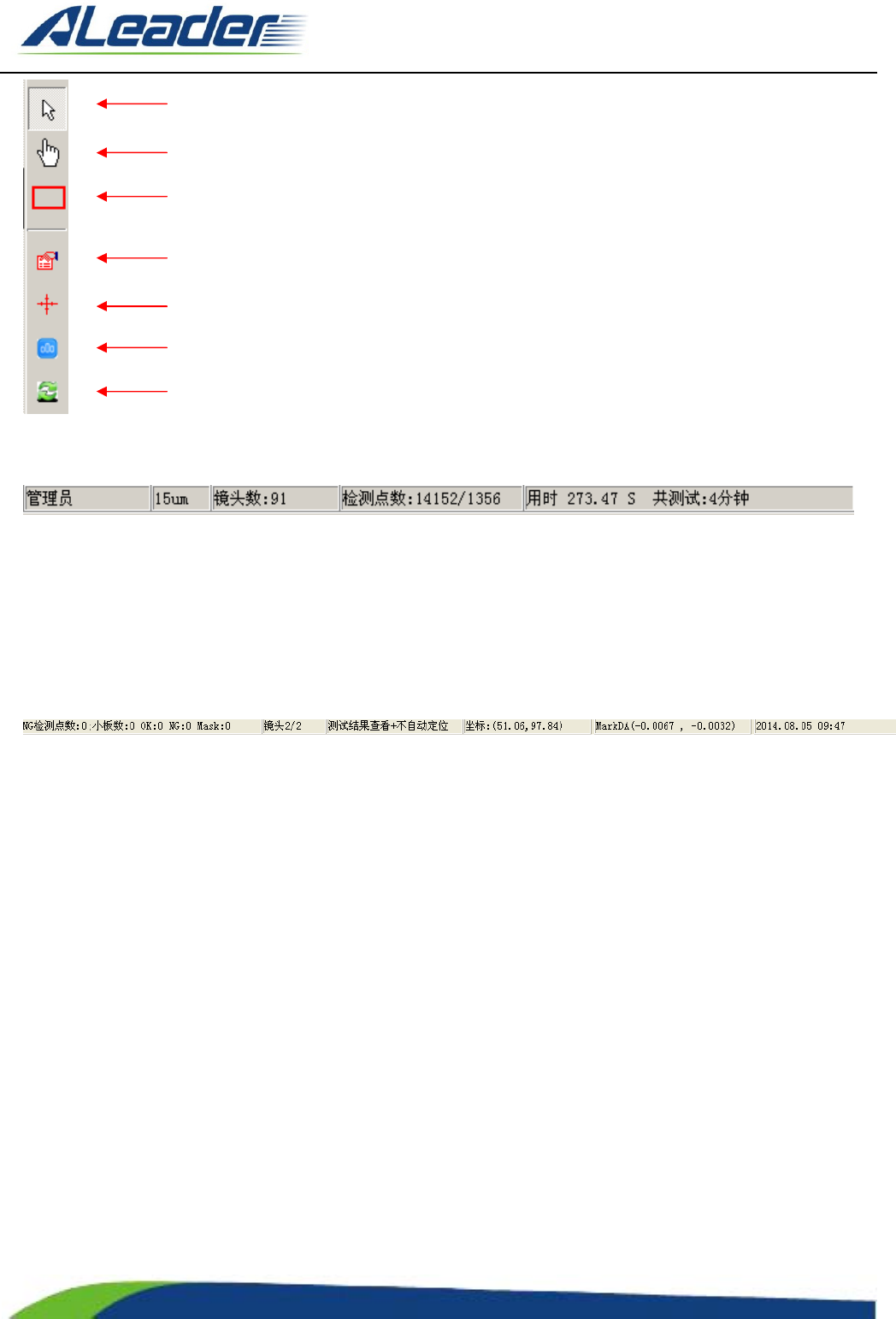

4. 状态栏
(1) 管理员: 指当前登录的用户身份;
(2) 15um: 当前 FOV 显示图像的分辨率;
(3) 镜头数:91: 指当前程序的镜头总数为 91 个;
(4) 检测点数:14152/1356: 指当前程序共有 1356 个元件, 14152 个检测点;
(5) 用时 273.47S: 指最后一次测试所花时间为 273.47S
(6) 共测试:4 分钟: 指总共测试了 4 分钟;
(7) NG 检测点数:52: 指最后一次测试的 NG 检测点数,连片数量，OK 数量，屏蔽数量；
(8) 镜头 2/2: 指当前已经测试完成 2 个镜头中的第 2 个;
(9) 正常测试+不自动定位: 模式设置的状态;
(10) 坐标: 指鼠标在 FOV 中位置的坐标值;
(11）MarkDA：为坐标校正的参数值
画框, 按下此按扭, 才可以画框做元件
刷新缩略图的显示
FOV 定位,对当前 FOV 中的所有元件进行自动定位
选择/范围选择
移动到
显示十字
显示元件, 在当前 FOV 中现示元件
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
76
of
199

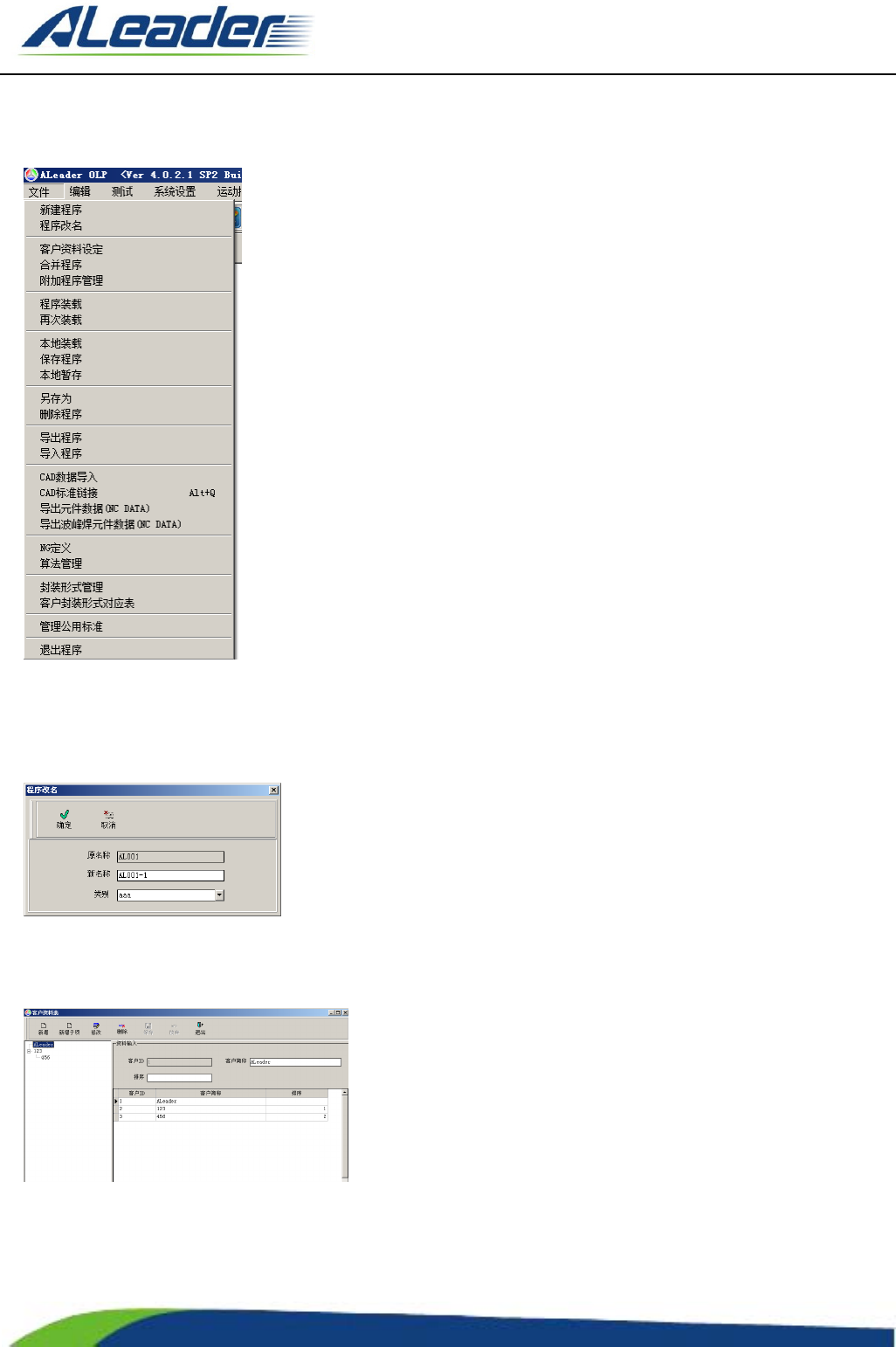

3.6.2.2 [文件] 菜单下功能
(1) 新建程序
见 3.1.2.1
(2) 程序改名
对当前程序的名称与类别进行更改；
(3) 客户资料设定
新增：新增一个客户；
新增子项：可以对当前选择的客户创建子分类；
修改：对当前客户简称进行修改；
删除：删除当前客户资料；
