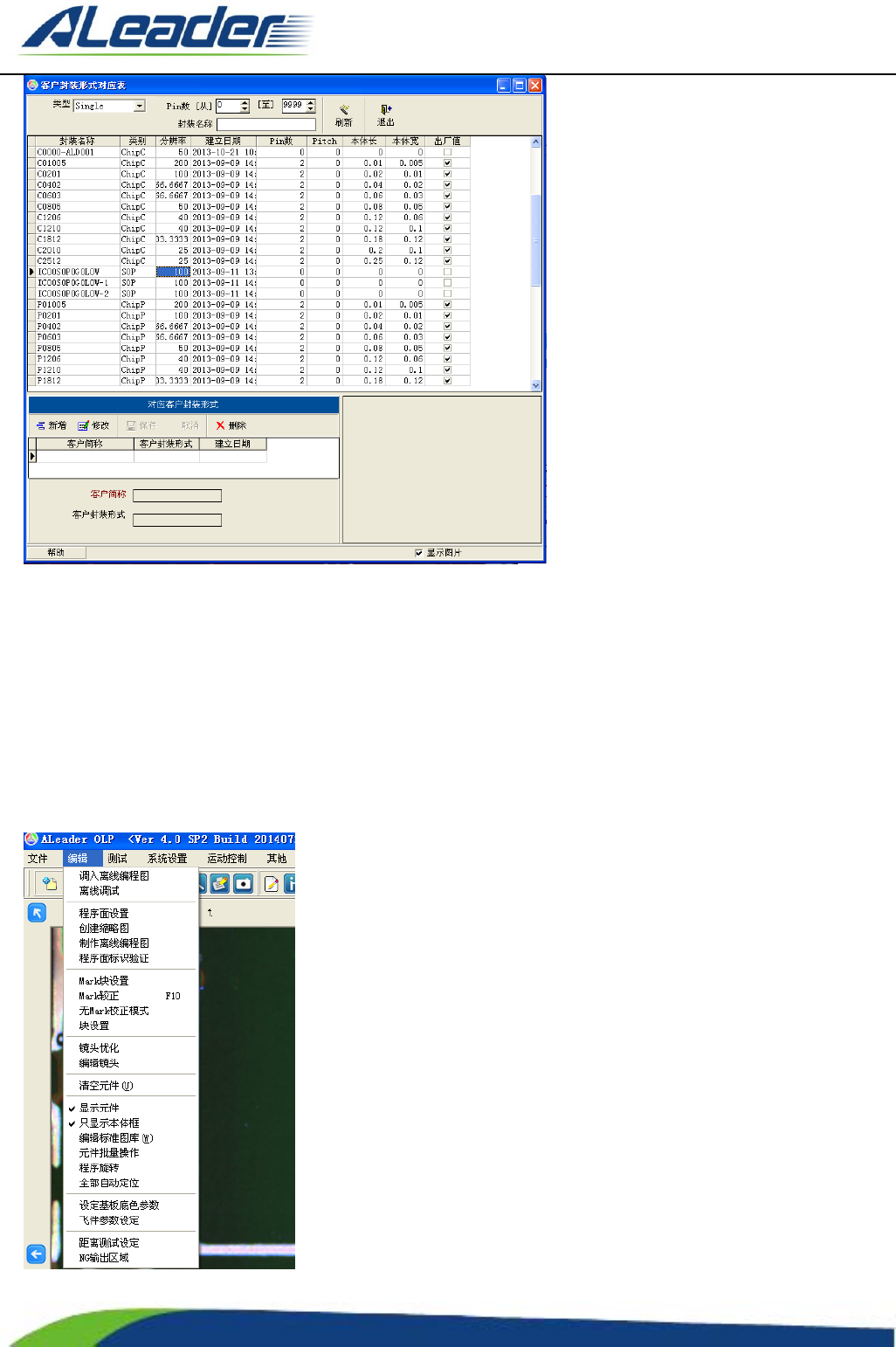

在上方选择对应的封装标准后，点击下部的“新建”按钮，可在最下方填写对应的客户封装形式；保存后当
遇到已对应的客户封装形式，将自动转换为相应的软件封装标准；
(22) 管理公用标准
详见 3.5.2
3.6.2.3 [编辑] 菜单下功能
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
84
of
调整轨道宽度
此功能为在线机独有，功能为调节轨道的宽度，以适应对应的 PCB 板。
(1) 调入离线编程图
此功能用于离线编程, 将选定目录中的离线编程图调入内存;
(2) 离线调试
详见 离线调试部分
(3) 程序面设置
详见 3.1.2.3
(4) 创建缩略图
详见 3.1.2.4
(5) 制作离线编程图
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
85
of
作用有两个:

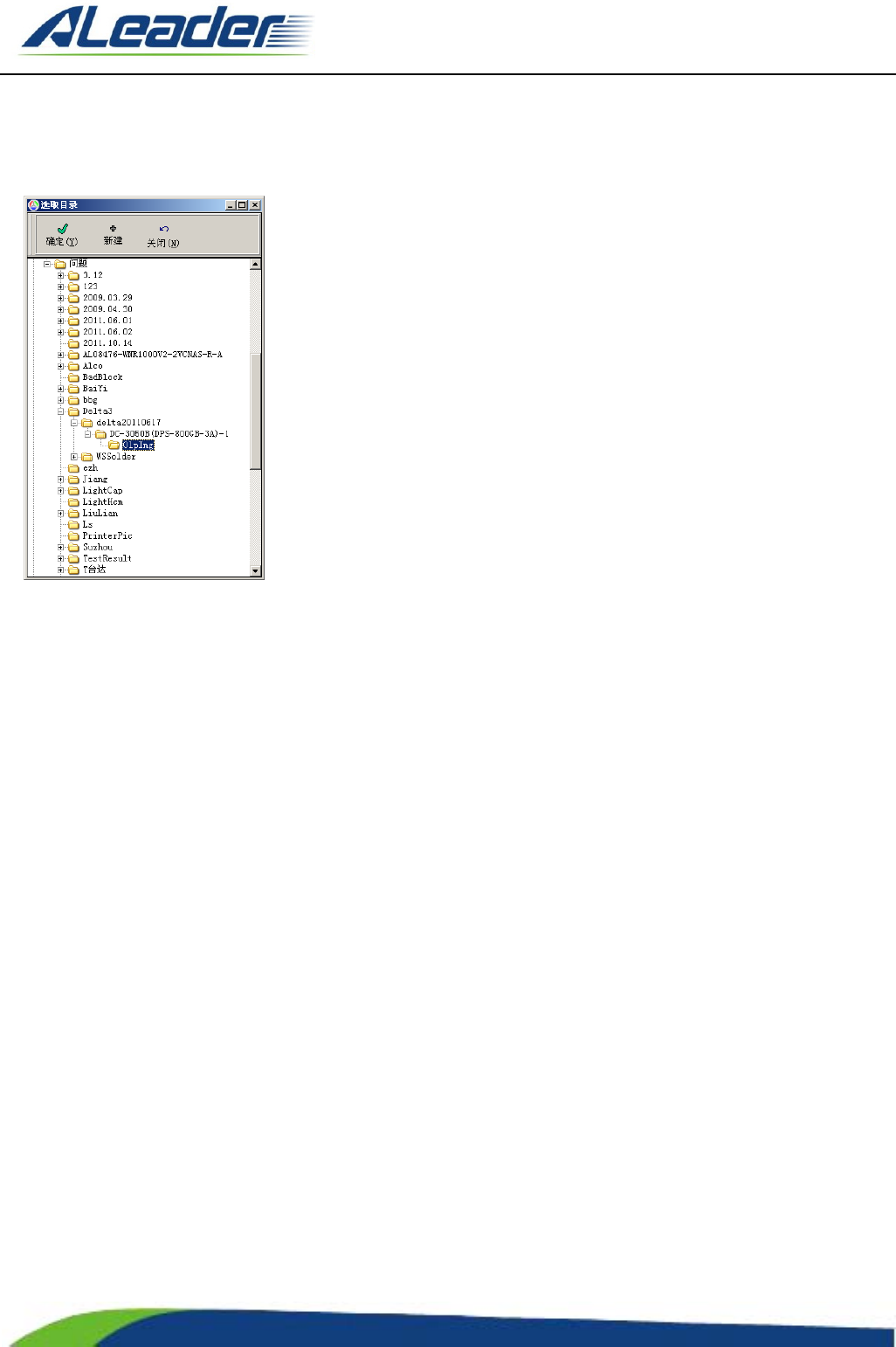

i. 制作外部离线编程图, 通过选取目录, 将制作好的离线编图保存到该目录中;
ii. 当勾选[更新本机离线资料]时, 将会替换当前程序自带的离线编程图像, 程序自带离线编程图是指:

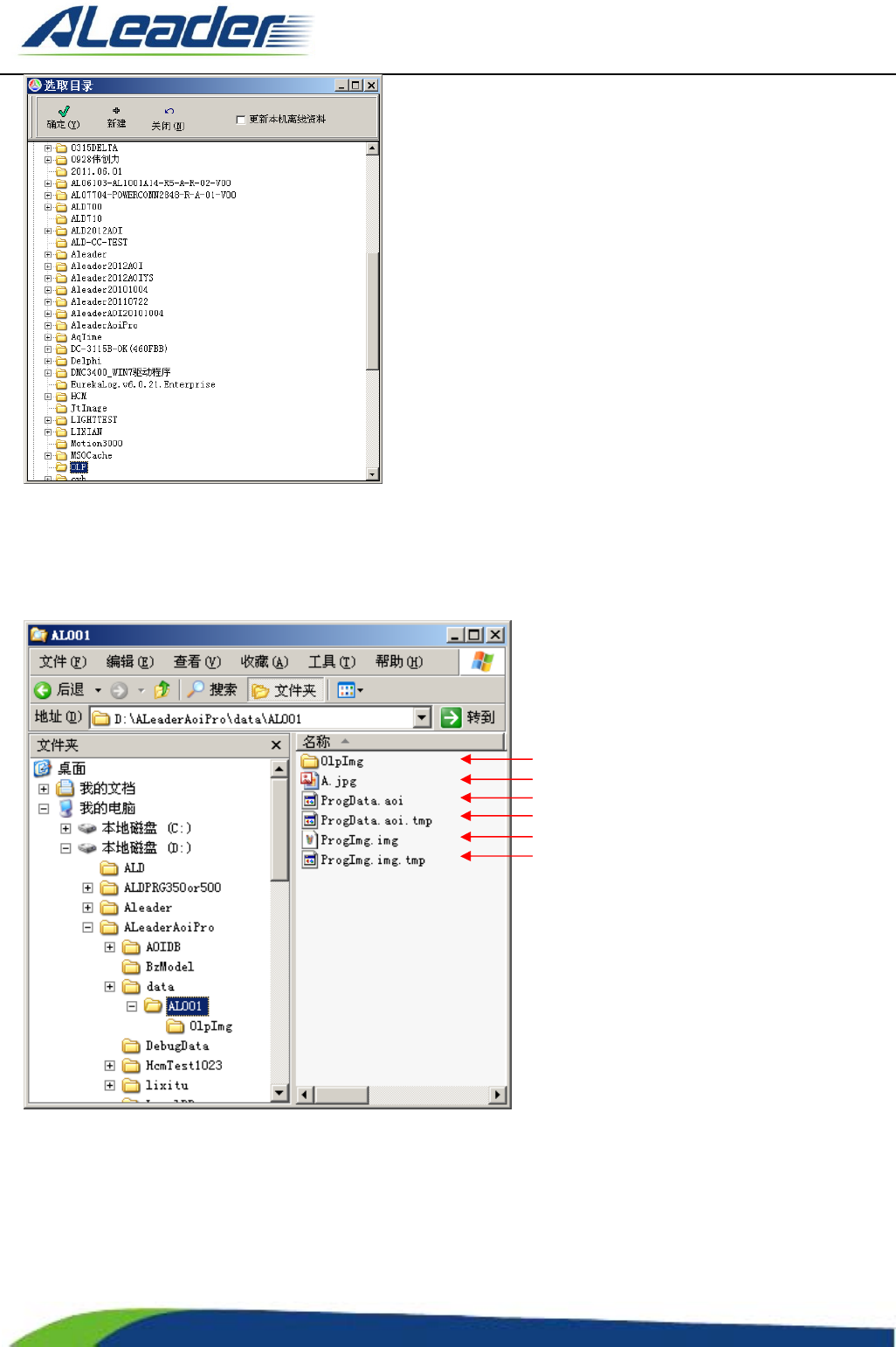

VER 4.0 程序与以前版本的程序有一个很大的不同在于, 每个程序都带有一个原始的离线编程图, 即使机器中
没有 PCB 板, 也可以进行编程与调试, 提供方便的操作, 程序目录结构如下:
程序数据
程序中的标准图片备份
原始离线编程图, 内容见下图
程序缩略图
程序中的标准图片
程序数据备份
