第二章. 设备到位安装
2.1 调整设备水平
设备移动到生产线上指定地方后，将地脚放下，利用水平尺（工具）放置于顶板平台，以此来调整水平；减
少机台振动。正确调整水平，可令设备运行更顺畅，噪声更小，使用寿命更长。
调整机器水平步骤如下：
1. 另机器四只地脚悬空，将设备移动到目的地。
2. 先调整机器的左右水平：因机器的重心在后方，因此调整机器后方的两只地脚。
3. 接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。
4. 将剩下悬空的地脚旋下并稍微多拧一下，将四个地脚的固定螺母锁紧。
注意：三个地脚下地来调整水平会更为快捷，有效。
2.2 设备电源接通与接地
电源电压要求是 220V 交流电，通常不能使用和 SMT 回流炉相连的电源，因为回流炉的电压会随温度经常变化，
建议使用独立电源！设备上使用了开关电源，所以会产生感应电压约在 10-50V。而当我们设备外壳完好接地的
情况下，才能正常使用。否则可能会在机器外壳上没有油漆的地方，有“被电”的感觉。所以我们设备是必须完
好的接地至关重要。
设备接地方法：打开 AOI 前下门，在信号板后有一条黄绿色地线，将此地线与车间设备公共地线连接。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
9
of
199
2.3 连接前后站接驳台方法
700机的I/O
板
8p9p10p
25p
30p
31p
32p
33p
29p
28p
5p
红
棕
黑
黄
绿
132142143144
K3K4K5
K4
K5
K3
(Q3.2)(Q0.7)(Q2.0)
U5
(I1.5)
NG信号
OK信号
本设备 下一站要板信号输入
黄
蓝
蓝
接入PLC
1
2
前一站设备
+24V
700机设备
(本设备要板信号
)
要板信号控制
控制控制
后一站设备
+24V
1
2
前接驳台接口
+24V
(NG信号输出
)
5
6
7
8
(OK信号输出
)
+24V
后接驳台接口
(一般的设备没有ok和NG信号)
(下一站设备要板信号
)
等待要板信号
有板信号（不需要接
）
+24V
上一站有板信号输入(不需要接
)
1. AOI 设备上一站连接接驳台
将 2 芯接头固定到设备接口上，另外一端 2 芯线连接到前接驳台（要板信号）
2. AOI 设备下一站连接接驳台
将 6 芯接头固定到 AOI 设备接口上，另外一端 6 芯线连接到后接驳台
1 号线与 2 号线连接到下站接驳台要板信号
5 号线与 6 号线连接到下站接驳台输出 NG 信号
7 号线与 8 号线连接到下站接驳台输出 OK 信号
二． 各开关按键功能
1. 电源开关
设备电源总开关：顺时针旋转 90 度为接通电源，逆时针旋转 90 度关闭电源。
注意：打开电源开关时请确认电源插头已连接 220V 电
源，关闭电源时确认电脑已经关机。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
10
of
199
2. 急停开关和各按键功能
STOP(急停开关)：用于设备出现问题时紧急停止开关，当按下急停开关时 PLC 与 X/Y 轴伺服系统断电，
起到保护作用。
注意：故障排除后请将急停开关复位！
Test(测试按键)：按下此按键进行测试
Pause(暂停按键)：再测试过程中按下此按键 PCB 会暂停测试，再按次此按键复位后继续测试。
PLC Pause(PLC 暂停按键)：按下此按键时 PLC 停止工作，警示灯红灯亮。当按过 PLC 复位按键后，警示
灯红灯和绿灯同时亮后再按起此按键复位。
Reset(复位按键)：PLC 复位按键，按住此按键 4 秒警示灯绿灯亮即复位成功。

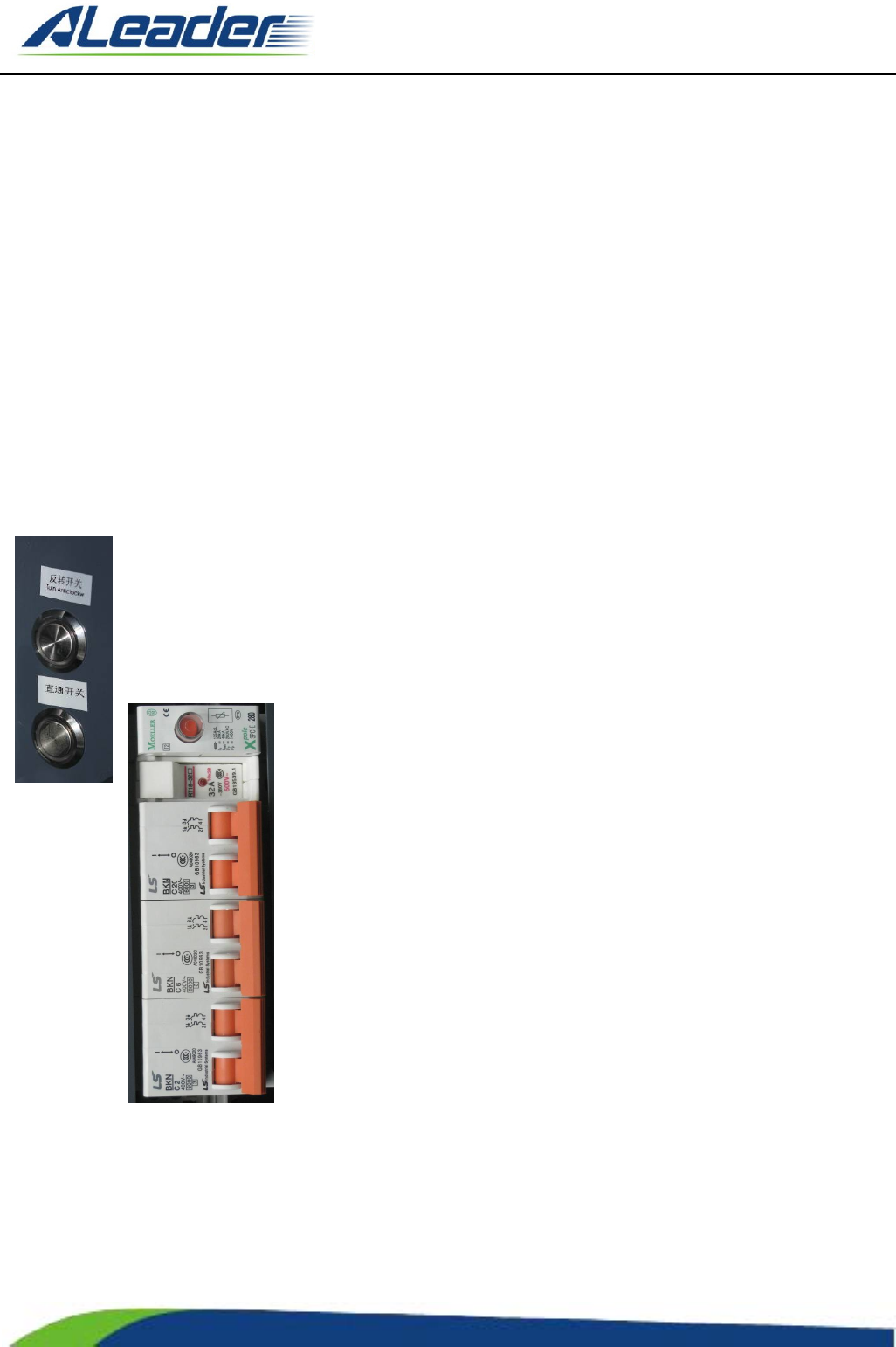

打开键盘后在放置鼠标右侧有反转开关与直通开关
反转开关：按下此按键后输送带传送模式变为右进板左出板，复位此按键后输送带传送模式变为左进板右
出板。
注意：每次改变输送带传送模式时，PLC 要复位才可以正常工作！
直通开关：按下此按键后不打开 AOI 软件设备也会发送要板信号到上一站。
3. 各保护开关
打开设备后方下面门，可以见到下面图片内各保护开关
过欠压保护器：当输入电源高于或低于额定电压（220V）时，此保护器内红色圆柱体会上升到透明罩处。
热熔断器（过流保护器）：当设备电流超过额定电流时，内部熔断器自动熔断，此保护器红色灯亮。
20A 空气开关：电源输入后经过此开关给后面所有部件供电。
6A 空气开关：电源输入经过 20A 空气开关后到此开关给后备电源（UPS）供电。
2A 空气开关：电源输入经过 20A 空气开关后到此开关给 AOI 设备上散热风扇供电。
注意：当保护开关有保护动作时，请仔细排查故障原因后再将保护开关复位！
