(12) 编辑镜头
增加镜头: 在 FOV 当前位置增加一个镜头;
设置手工镜头: 将当前选定的镜头设为手工镜头(或取消手工镜头);
到镜头中心: 将镜头移动到选定镜头的中心;
到镜头内标识位置: 将镜头移动到选定镜头的标识中心位置;
删除: 删除当前选定的镜头;
(13) 清空元件
清空当前程序内（除 MARK 外）所有元件, 注意此功能风险较大, 慎用;
(14) 显示元件
此项功能为勾选功能, 勾选则表示在 FOV 中显示元件, 否则不显示;
(15) 只显示本体框
勾选此功能, 已做好标准的元件, 只显示本体框, 而不显示搜索框;
(16)编辑标准图库

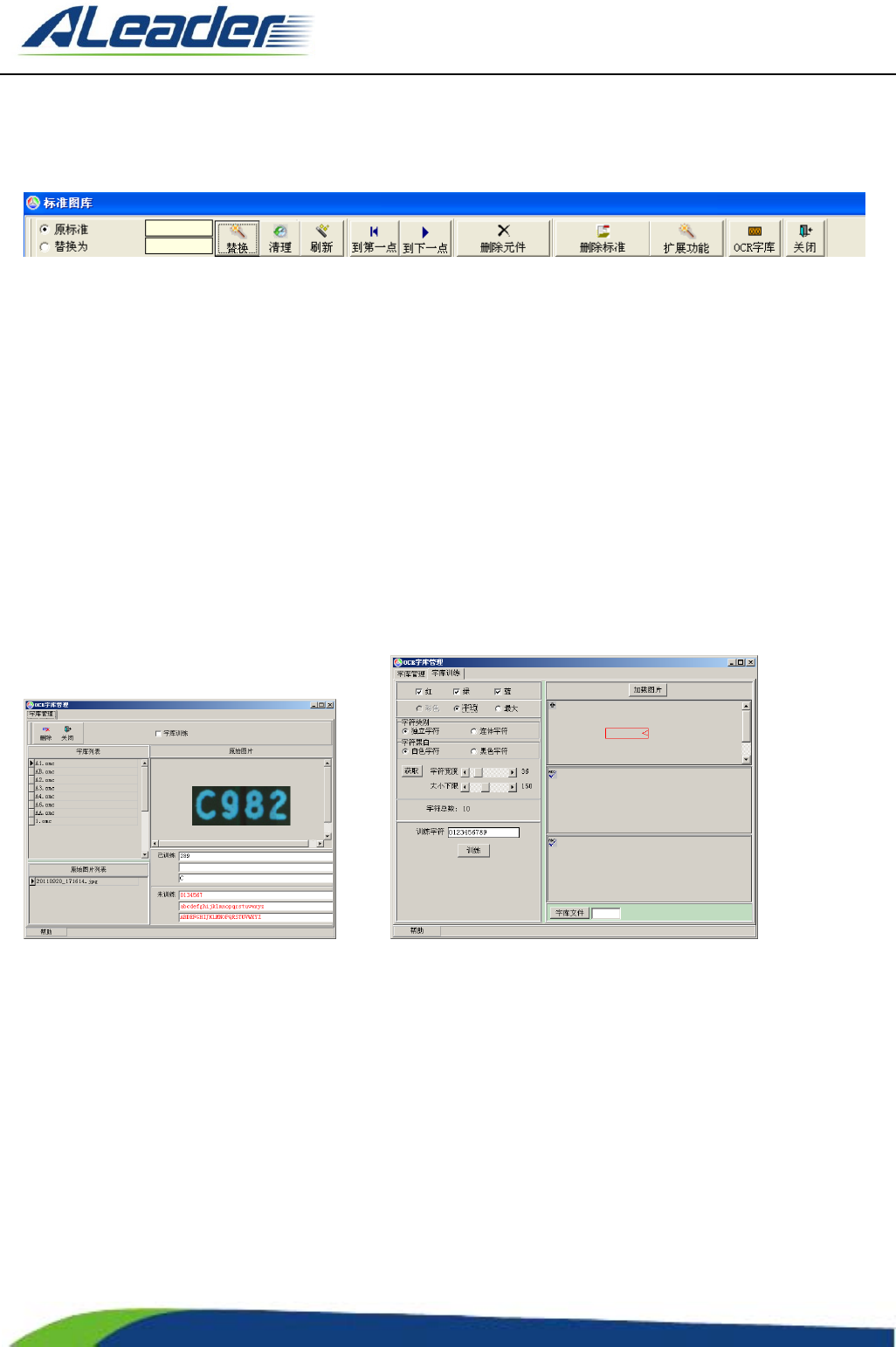

(16.1) 工具条
[替换标准]
需要替换标准时, 先选定原标准, 在标准准列表区双击要被替换的标准, 设定好原标准;
再选定替换为, 在标准准列表区双击要替换的标准, 设定好新标准; 最后点击[替换], 完成标准的替换; 其
作用是: 将链接在原标准的元件, 链接到新标准上来.
[清理]
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
90
of
作用是将没有用到的程序标准删除;
[刷新]
重新显示程序标准;
[到第一点] 将镜头移动到当前标准的第一个元件位置;
[到下一点] 将镜头移动到当前标准的下一个元件位置;
[删除元件] 将链接到当前标准的所有元件删除;
[删除标准] 将当前标准删除, 并将链接到当前标准的元件断开链接;
[扩展功能]：①“设为检测” 将所有标准的所有检测点设为检测(BGA 定位框除外);
②“统一修改同类检测点参数”修改所有与当前选中检测点同类型检测点的参数与当前一致；
③“统一修改 CHIP 件封装形式”
④“统一修改焊点检测参数”
⑤“更改标准类别”
⑥“更新 PIN 标准”
⑦“自动生成标准图”
⑧“重取所有元件标准图”
⑨“FreeDot to BodyDot” 将检测点类型由 FreeDot 批量修改为 BodyDot
[OCR 字库] 管理 OCR 字库
(16.2) 标准列表
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
91
of

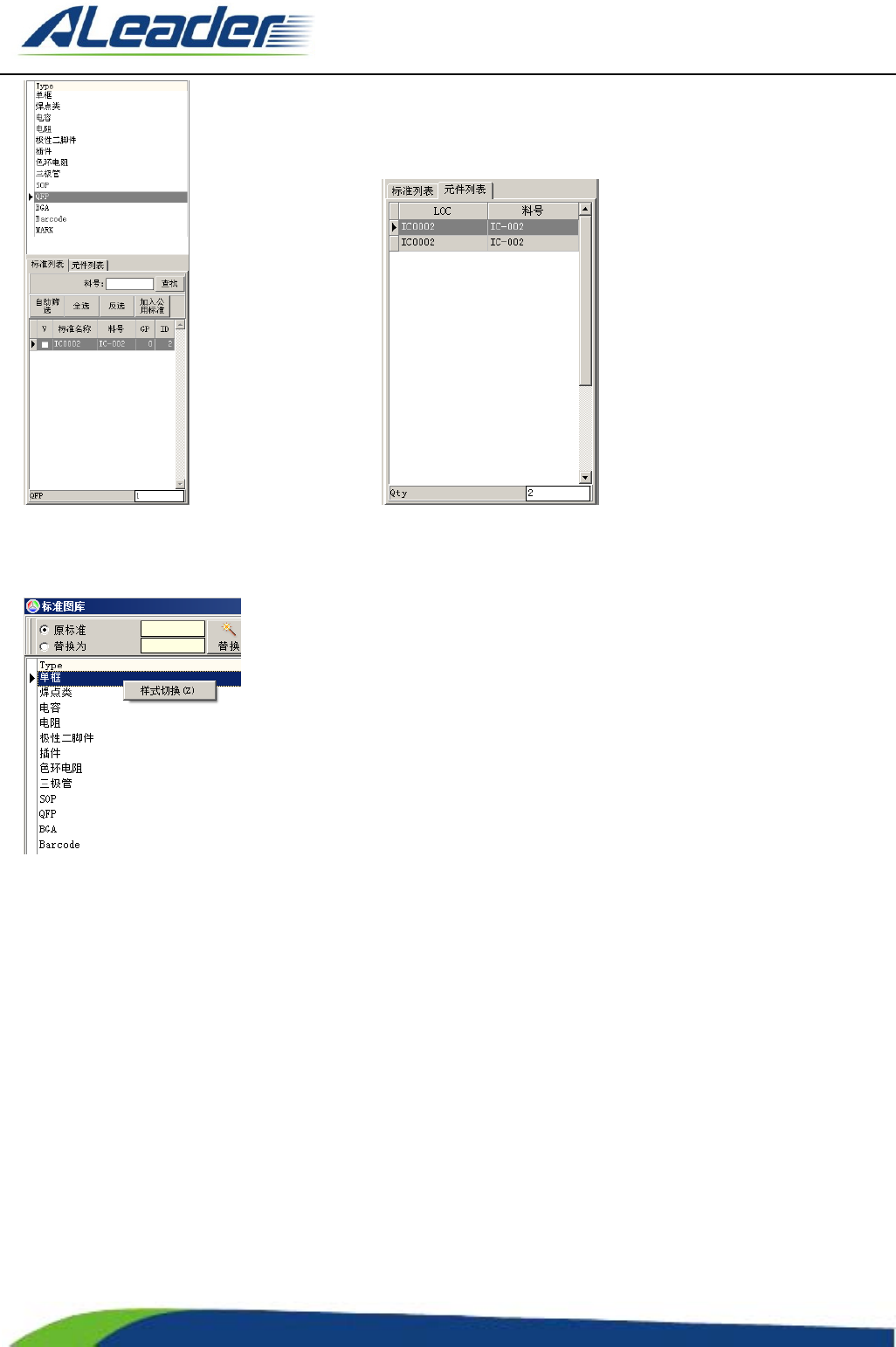

标准列表按分类排列, 以便查找, 最下面显示当前类别下共有多少标准, 而元件列表指的是当前标准共有哪些
元件链接到.
在项目上点击右键，可以切换项目的显示方式；
(16.3)
右边大片区域显示的是当前标准的详细资料;
(17) 元件批量操作
