(17) 程序旋转
(19) 全部自动定位
使用此功能后，软件会从第一个镜头开始自动定位，一直跑完所有镜头。

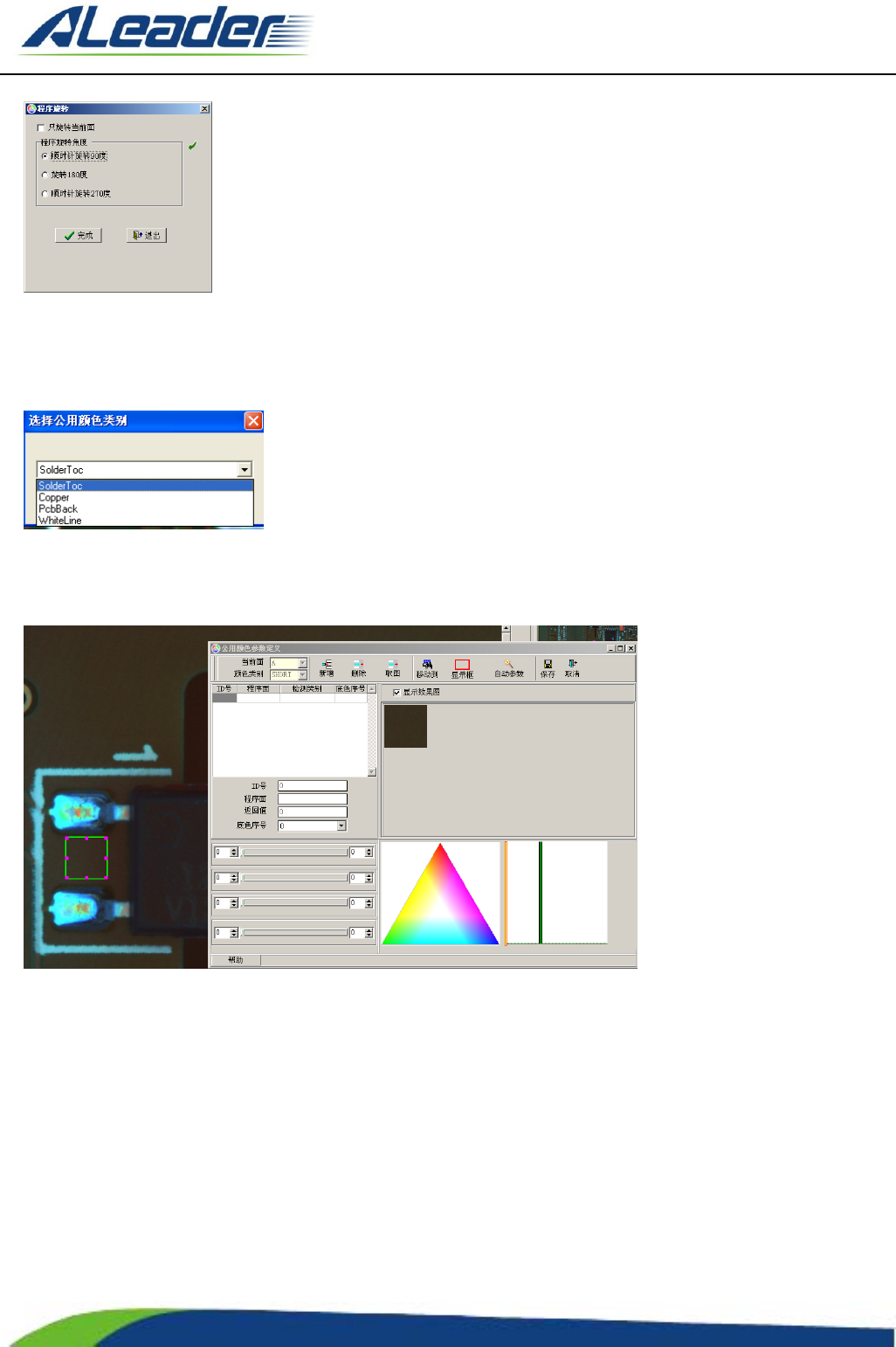

(20) 设定基板底色参数
打开后会有选项提示，选择短路、铜箔、PCB 底色或者白线， SHORT 是指设定短路公用底色，Copper 是指
设定焊盘铜箔颜色。
以短路为例：
图中绿色的框为取图框，用来提取底板背景颜色，按下取图按钮即可提取。
21)距离测试 测试选取的 2 点之间的举例
22）NG 输出区域 选取需要输出 NG 数据的区域
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
96
of
3.6.2.4 [测试] 菜单下功能
(1) 测试
正常测试。
(2) 模式设置
左图为“模式设置窗口”，在此界面可以设置测
试中相应需要的一些选项和参数。
地址： 东莞市东城区牛山金鸡岭兴华工业园 F 栋
电话： +86-400-1189-123 E-mail:aoi@aleader.hk
Http://
www.aleader.hk TEL:+86
-
400
-
1189
-
123 E
-
mail:aoi@aleader.hk Page:
97
of
3.6.2.5 [系统设置] 菜单下功能
(1) 系统设置
见 3.3.1
(2)测试参数
见 3.3.2
(3) 清晰度摄像头标定
见 3.4.1
(4) 摄像头标定
见 3.4.2
(5)系统标定
见 3.4.3
(6)光源亮度检测
检测光源亮度及亮度调节
(7)光源稳定性检测（此功能为工厂调试功能，请在工程师指导下使用）
检测光源的亮度稳定性
