1. 2 各部分名称 1-9 注 意 偶尔会发生烧伤危险。 在通电情况下，不要插 、拔电线、连 接器。 使用注意 对于电线、连接器等有 锁定结构的器 件、使用之前请务 必确保其处于锁 定状态。
第 1 章 概要
1-8

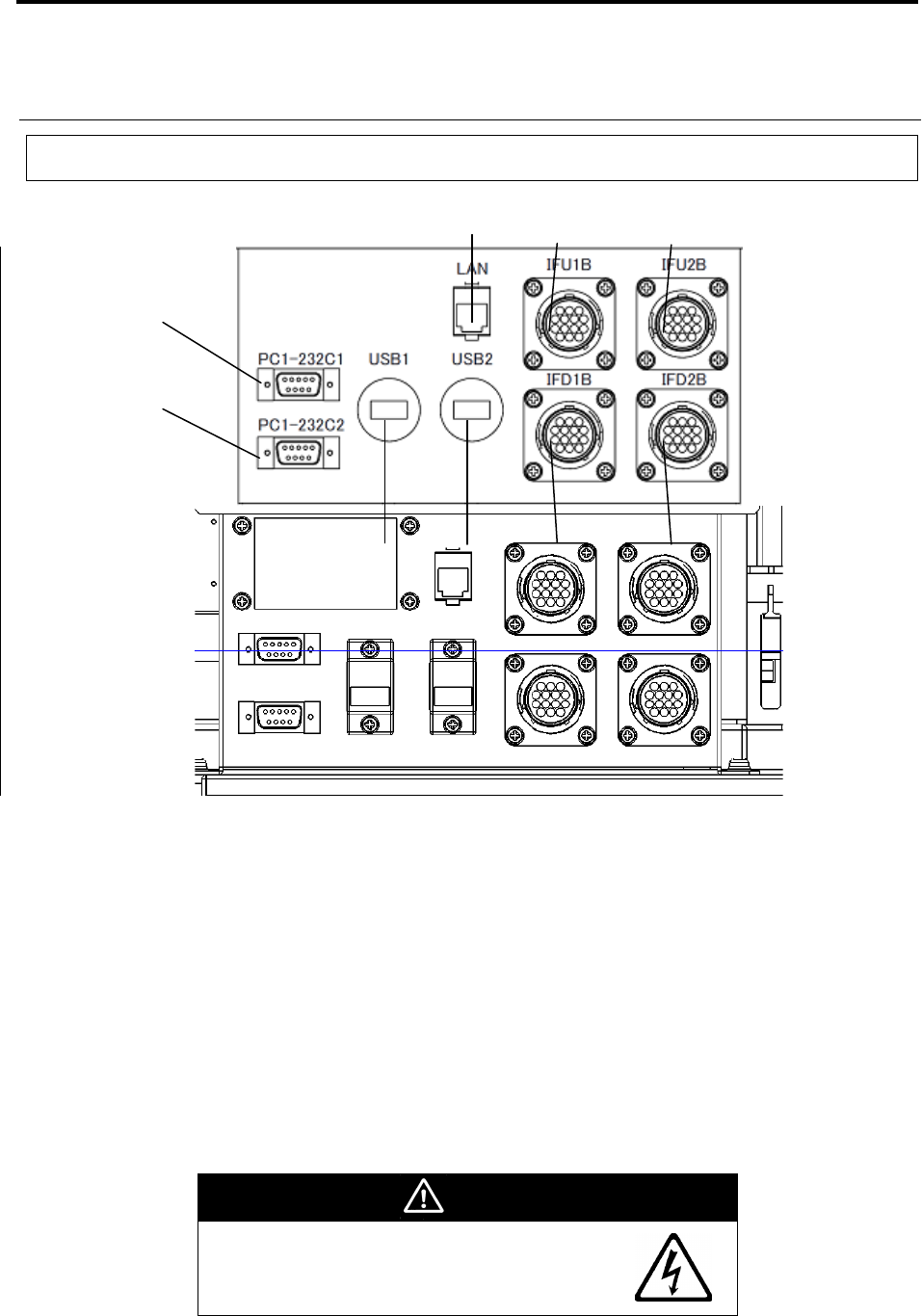

1.2.4 外部 I/F 连接部名称
RS-232C
该装置的通信连接器。通过设定后可用于与上位机的连接。
上游 I/F
与供料器等上游装置连接的连接器。
上游 I/F1 用于轨道 1（前面）、上游 I/F2 用于轨道 2（后面）。
下游 I/F
与卸料器等下游装置连接的连接器。执行ＲＥＡＤＹ信号的输入和 OK/NG 信号（结果信号 A/B）的
输出。
下游 I/F1 用于轨道 1（前面）、下游 I/F2 用于轨道 2（后面）。
注 意
偶尔会发生触电危险。
在通电情况下，不要插、拔电线、连接器。
上游 I/F2
(IFU2B)
LAN
RS-232C I/F1
(PC1-232C1)
上游 I/F1
(IFU1B)
下游 I/F2
(IFD2B)
下游 I/F1
(IFD1B)
RS-232C I/F2
(PC1-232C2)
USB1
(USB1)
USB2
(USB2)
1.2 各部分名称
1-9
注 意
偶尔会发生烧伤危险。
在通电情况下，不要插、拔电线、连接器。
使用注意
对于电线、连接器等有锁定结构的器件、使用之前请务必确保其处于锁定状态。
第 1 章 概要
1-10
USB
USB 接口。
使用注意
请勿连接外网或存储设备，以免感染病毒。
LAN
LAN 接口。
使用注意
请勿连接外网或存储设备，以免感染病毒。
