第 2 章 装置 规 格 2-4 2.2.4 用于基板检测的切口宽度 及范围 该装置采用光纤 传感器、停止时不会 对基板产生冲击。 基板的切口在停 板传感器的光轴径范 围内时，有可能不能 停止在正确的位置 。 请勿搬入如下页图中所 示的、无法检 测的基板形状。 按上图箭头方向搬入 基板 宽度 W(mm) 的 基板时， 基 板上允许的切口范 围请参照下 图以及以下步骤进 行确认 。 1. 确认搬入基板的 厚度 。 图形因基板 厚度而异、请…
2.2 检查对象基板
2-3
2.2 检查对象基板
本章节就本装置的检查对象基板进行说明。
使用注意
请
使用
规
格尺寸内的
检查对
象基板。
2.2.1 检查对象基板
焊盘表面：铜箔、镀金、镀锡
焊锡种类：无铅、共晶焊锡
2.2.2 搬运基板
基板尺寸：＜单轨＞
50mm×50mm×0.4mm ～ 510mm×610mm×4.0mm （搬运方向×纵向×厚度）
＜双轨＞
50mm×50mm×0.4mm ～ 510mm×300mm×4.0mm （搬运方向×纵向×厚度）
※使用单轨时，支持的最大尺寸为 510mm×610mm×4.0mm
基板重量：4.0kg 以下（有贴装元件的状态下）
基板弯曲：±2mm 以下
基板温度：40℃以下

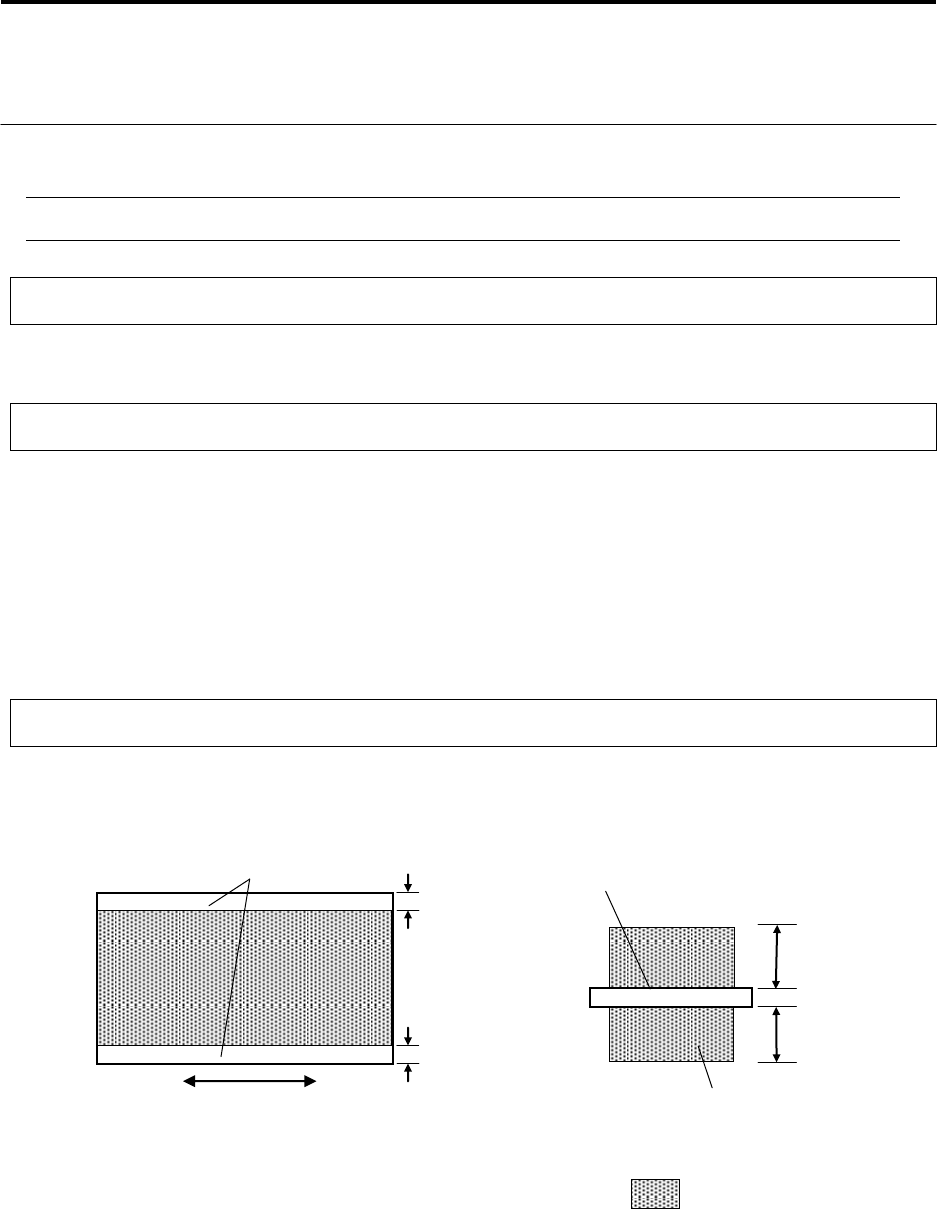

2.2.3 可贴装元件范围
有如下限定。
基板传送区域（３ｍｍ）不能贴装元件。
基板俯视図
3
3
基板传送区域（正反两面）
传送方向
50
50
基板上方间隔空间
基板下方间隔空间
基板
可贴装范围（单位：mm）
基板传送方向截面図
第 2 章 装置规格
2-4
2.2.4 用于基板检测的切口宽度及范围
该装置采用光纤传感器、停止时不会对基板产生冲击。
基板的切口在停板传感器的光轴径范围内时，有可能不能停止在正确的位置。
请勿搬入如下页图中所示的、无法检测的基板形状。
按上图箭头方向搬入基板宽度 W(mm)的基板时，基板上允许的切口范围请参照下图以及以下步骤进
行确认。
1.
确认搬入基板的厚度。图形因基板厚度而异、请注意。(图中以基板厚度 0.4mm、0.8mm、
1.2mm、1.6mm、2.0mm、3.0mm、4.0mm 为例。)
2.
测量搬入基板的宽度。说明中将 W(mm)作为基板厚度。
3.
图的横轴对应基板宽度，可以以此来确认基板宽度 W(mm)的位置。
4.
右侧纵轴表示不能检测的切口宽度(mm)。
5.
左侧纵轴对应图中网状部分、以装置前侧基板顶端为 0 、表示不能检测的切口范围。
6.
左侧纵轴（网状部分）范围内的切口大于右侧纵轴上显示的不能检测的缺口宽度时，将
不能检测。
基板导向
传感器(投光)
传感器(受光)
传送带
装置前侧
基板宽度 W(mm)
搬入方向
基板导向板
传送带
切口宽度(mm)

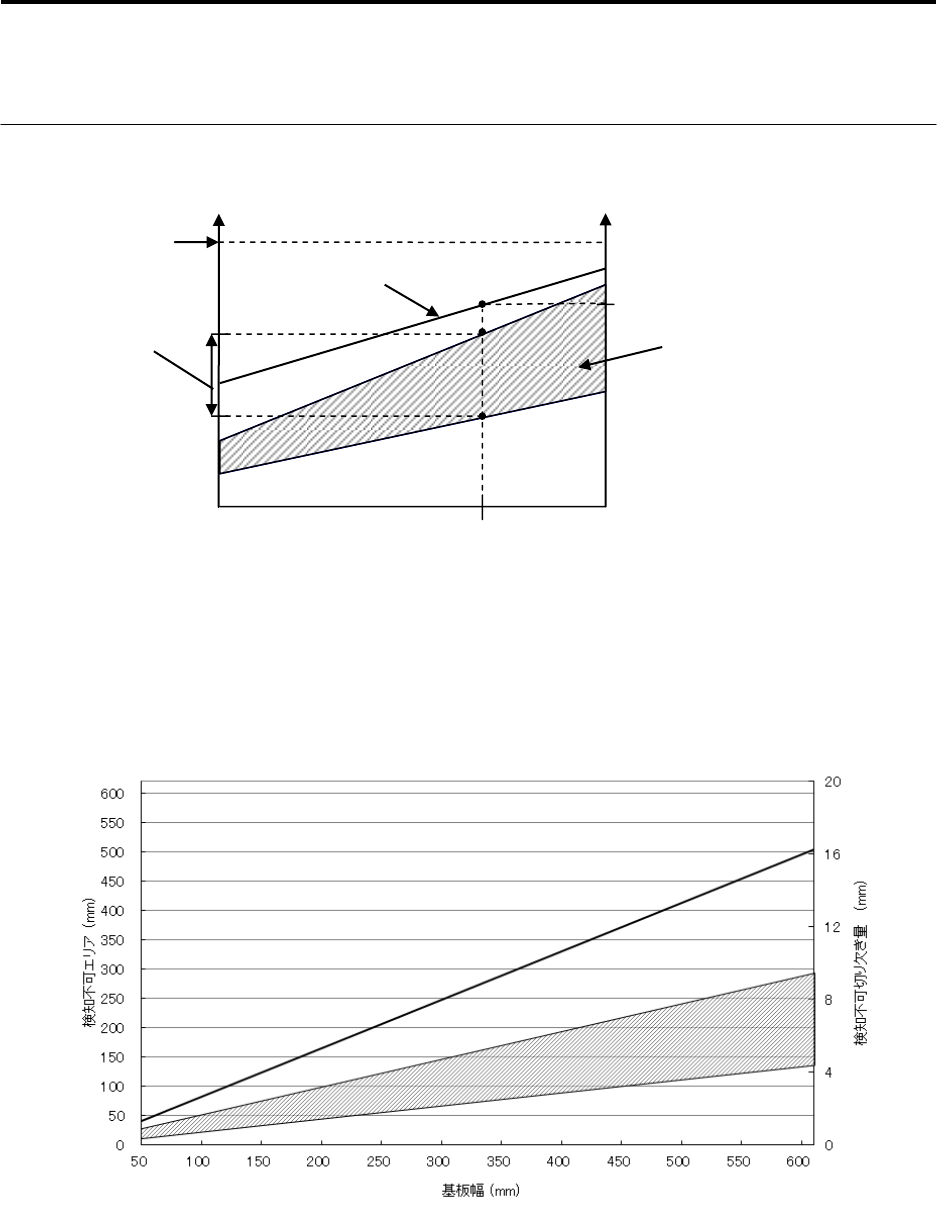

【图的观看方法】

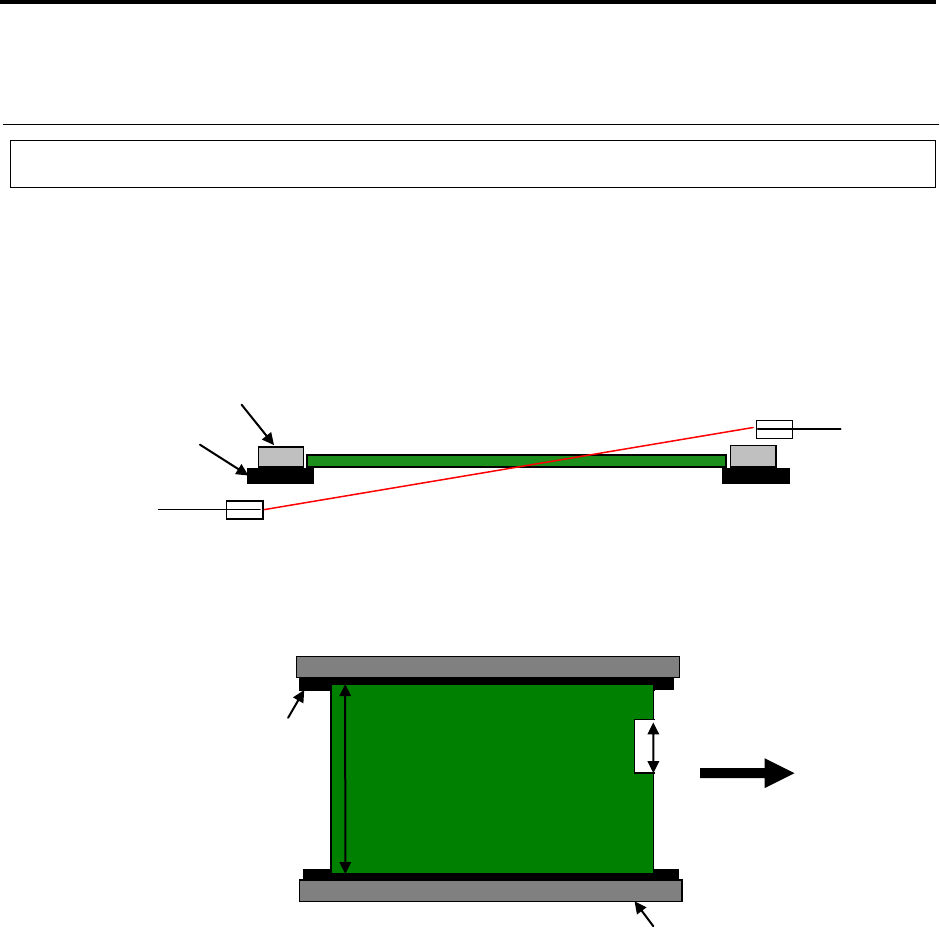

光纤传感器位置概略图(装置侧面截面图)
2.2 检查对象基板
2-5
基板宽度 W 上不能检测的切口宽度
不能检测的缺口宽度
最大宽度(610mm)
基板宽度
W(mm)
横轴：基板宽度 (mm)
纵轴(左侧)：以靠装置外侧的基板顶端为 0，表示不能检测的切口范围 (mm)
纵轴(右侧)：不能检测的切口宽度 (mm)
以靠输送机外侧的基板顶端为 0，显示
不嫩检测的切口范围
0
基板宽度 W 上不能
检测的切口范围
基板厚度 0.4mm
