第 2 章 装置规格
2-4
2.2.4 用于基板检测的切口宽度及范围
该装置采用光纤传感器、停止时不会对基板产生冲击。
基板的切口在停板传感器的光轴径范围内时，有可能不能停止在正确的位置。
请勿搬入如下页图中所示的、无法检测的基板形状。
按上图箭头方向搬入基板宽度 W(mm)的基板时，基板上允许的切口范围请参照下图以及以下步骤进
行确认。
1.
确认搬入基板的厚度。图形因基板厚度而异、请注意。(图中以基板厚度 0.4mm、0.8mm、
1.2mm、1.6mm、2.0mm、3.0mm、4.0mm 为例。)
2.
测量搬入基板的宽度。说明中将 W(mm)作为基板厚度。
3.
图的横轴对应基板宽度，可以以此来确认基板宽度 W(mm)的位置。
4.
右侧纵轴表示不能检测的切口宽度(mm)。
5.
左侧纵轴对应图中网状部分、以装置前侧基板顶端为 0 、表示不能检测的切口范围。
6.
左侧纵轴（网状部分）范围内的切口大于右侧纵轴上显示的不能检测的缺口宽度时，将
不能检测。
基板导向
传感器(投光)
传感器(受光)
传送带
装置前侧
基板宽度 W(mm)
搬入方向
基板导向板
传送带
切口宽度(mm)
【图的观看方法】
光纤传感器位置概略图(装置侧面截面图)
2.2 检查对象基板
2-5

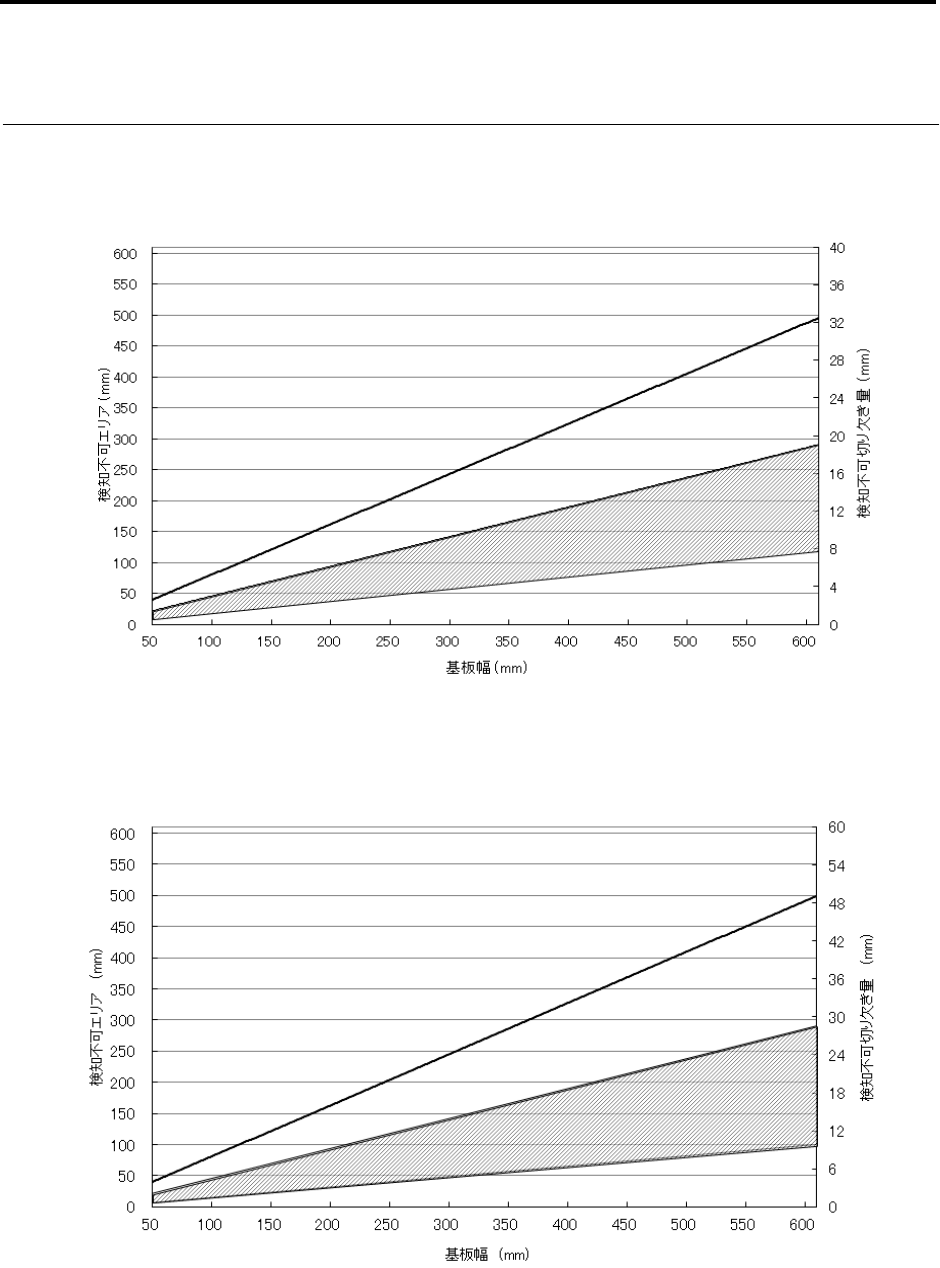

基板宽度 W 上不能检测的切口宽度
不能检测的缺口宽度
最大宽度(610mm)
基板宽度
W(mm)
横轴：基板宽度 (mm)
纵轴(左侧)：以靠装置外侧的基板顶端为 0，表示不能检测的切口范围 (mm)
纵轴(右侧)：不能检测的切口宽度 (mm)
以靠输送机外侧的基板顶端为 0，显示
不嫩检测的切口范围
0
基板宽度 W 上不能
检测的切口范围
基板厚度 0.4mm
第 2 章 装置规格
2-6
基板厚度 0.8mm
基板厚度 1.2mm
