第 3 章 安装・ 转 移 3-6 3. 对电源线进行接线。 将电源线穿过装置前面 右下方底部的 电缆出口 （ 下图 ○ 位置 ） 进 行接 线。 （ 接线路径参照下图 箭头所示 ） 4. 将电源线连接至接线排 。 将接地线连接至接地板 上侧的端子 ( 下图右○位置 ) 。 然后用螺丝 刀取下 总开关接线端子的保护 板 ( 下图左 ○ 位置 ) 、再 连接电源线。电线上贴 有标签，将 L1 连接至接线 排左侧、 L2 连接至接线排 右侧…
3.2 电源连接
3-5
3.2.1 电源连接步骤
为本装置接通电源时，请确认总开关是否处于 OFF 状态、供电电压是否与铭牌中记载的电压一
致。
1.
打开机柜。
请使用专用钥匙打开机柜。
2.
打开总开关外盖。
拆下用于固定总开关外盖的螺钉。（下图①）
将总开关旋转至 RESET（下图②），听到咔嚓声后，
在保持开关当前状态的同时打开总开关外盖（下图③）。
③
②
①
总开关外盖
固定螺钉
第 3 章 安装・转移
3-6

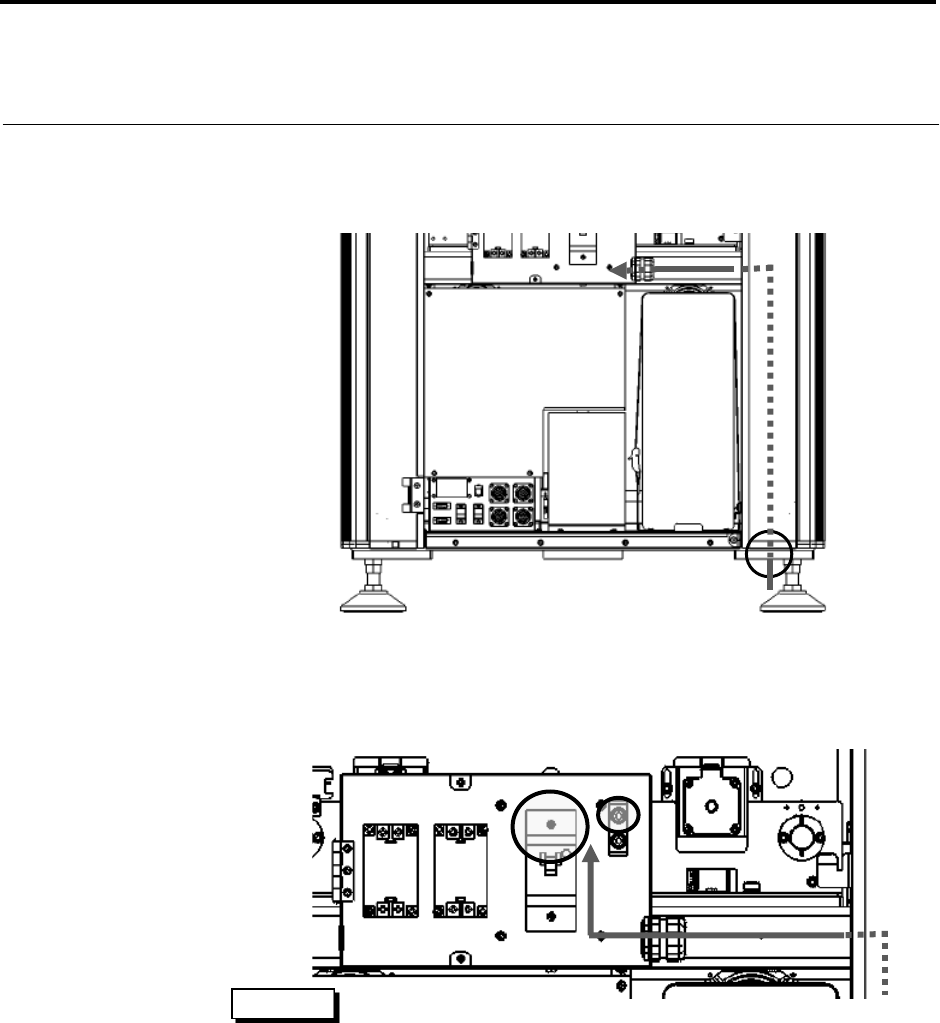

3.
对电源线进行接线。
将电源线穿过装置前面右下方底部的电缆出口（下图○位置）进行接线。
（接线路径参照下图箭头所示）
4.
将电源线连接至接线排。
将接地线连接至接地板上侧的端子(下图右○位置)。然后用螺丝刀取下
总开关接线端子的保护板 (下图左○位置)、再连接电源线。电线上贴
有标签，将 L1 连接至接线排左侧、L2 连接至接线排右侧。
将电源线连接至接线排时，请使用圆形冷压绝缘接线端子。
提 示
3.2 电源连接
3-7

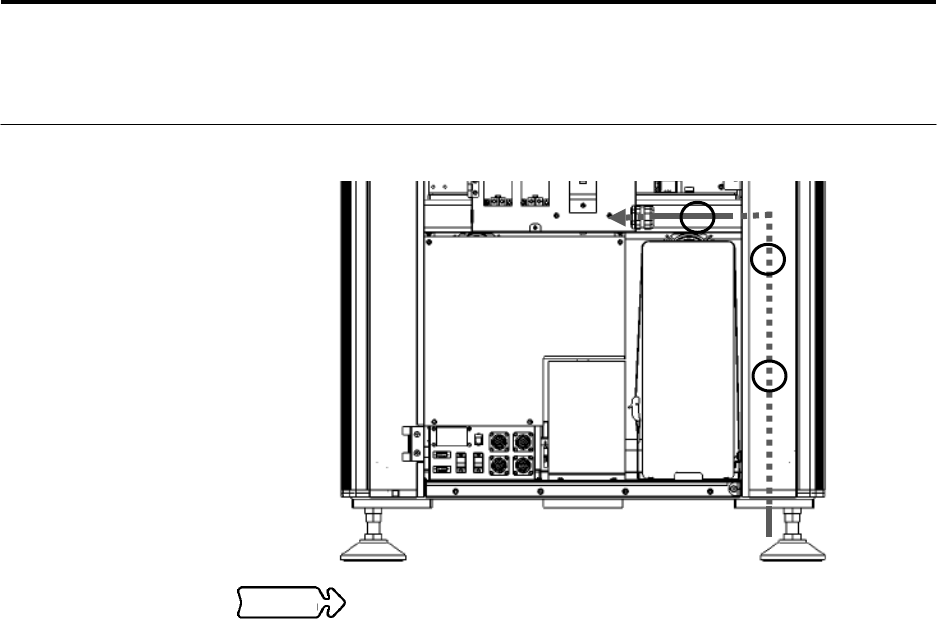

5.
用电缆扎带将电源线固定于扎带底座
(
下图
3
处○位置
)
。
本装置附带的电源线电源连接侧为未处理状态，故请根据所连接的电源
进行加工。
6.
按照拆开时的逆顺序重新装上总开关外盖、关闭机柜。
关闭机柜后，请使用专用钥匙上锁。
注 意
