第 6 章 定期检修及保养
6-2
6.1 易耗品的更换
本章节就本装置的易耗品及其更换方法进行说明。
购买易耗品时，请联系“Contact List of OMRON”中记载的本公司营业所。
6.1.1 易耗品一览
项目
型号
备注
传送带
SE-A-PB-W8.0-L2040
(新田株式会社)
传送带周长： 2040mｍ
传送带宽度： 8mm
UPS 电池组
（只有在规范的情况下，
UPS）
BP100XS
(欧姆龙株式会社)
推荐更换期限 ：4 年
铅蓄电池
PLC 电池
CJ1W-BAT01
(欧姆龙株式会社)
推荐更换期限 ：5 年
锂电池
本装置上使用钥匙打开或关闭计算机或 UPS 所设置的机柜门。钥匙虽然非易耗品，但一旦遗失，则
必须购买钥匙单品，需要时请向“Contact List of OMRON”中所记载的本公司营业所咨询。
6.1.2 传送带的更换
以下就用于电路板搬运的传送带的更换及调整进行说明。
传送带出现破损或传送带脱落时，请按以下步骤进行更换或调整。
交换的目标是约 8 个月。
更换、调整作业中所需工具如下所示：
・用于更换的传送带（型号：SE-A-PB-W8.0-L2040）
・做标记的细笔
・六角扳手（M4 用）
安全要点
更换传送带时，请切断本装置、总开关的电源。
使用注意事项
将头部伸入装置内时，请小心不要撞到顶部框架。
使用注意事项
传送带过度紧绷会导致断裂。请务必按指定方式进行调整。
6.1 易耗品的更换
6-3
1.
打开正面门。
2.
用双手慢慢压住输送机导轨的两端，将输送机导轨移动至方便更换传送
带的位置。
3.
松开张力调节螺栓、使各马达固定托架上下活动，松缓张力后卸下
传送带。
4.
安装新的传送带。
5.

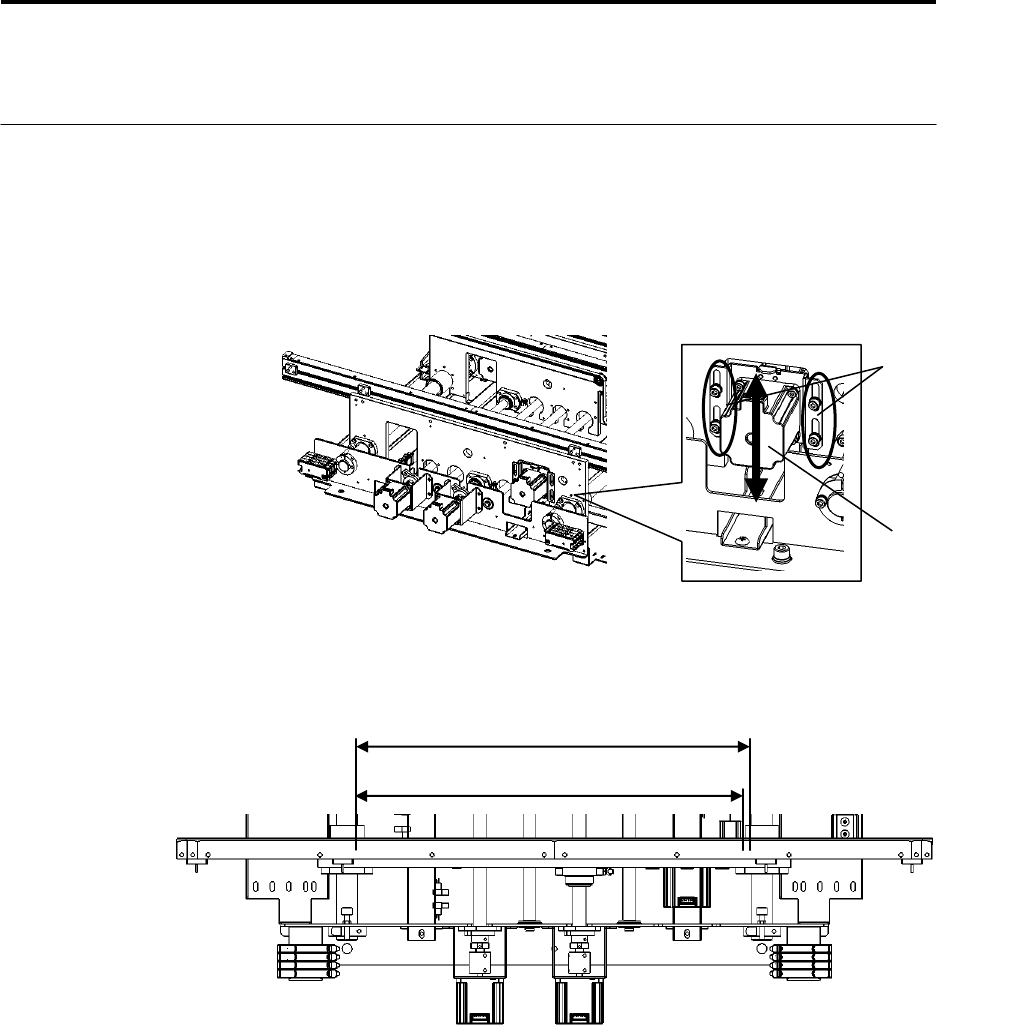

参照电路板导轨上的张力标记，在传送带的搬送面上以
387mm
的
间隔画上标记线。
操作步骤
张力
调节螺栓
马达
387mm
390mm
