第 6 章 定期 检 修及保 养 6- 12 4. 显示移动至上油位置的 确认对话框时 ，单击 [OK] 。 单击 [OK] 后， 装置 XY 轴即会移动至上油位置， 然后关机。 请等待关机作 业结束。 5. 使用润滑脂加注枪，为 XY 轴的电动执行器上油。 各轴的上油接口位置请 参照下图。 XY 轴上共有 3 个上油接口。 給油ニップルはス ライダと X 軸フレームのモータ下部 付近の 2 箇所にあります。 用于 X 轴 电动执行器上…
6.2 驱动系统上油
6-11
1.
接通装置电源、执行装置初始化。
初始化结束后，打开主菜单。
本装置的电源接通方法请参照 P4-2“4.1.1 接通电源”章节。
2.

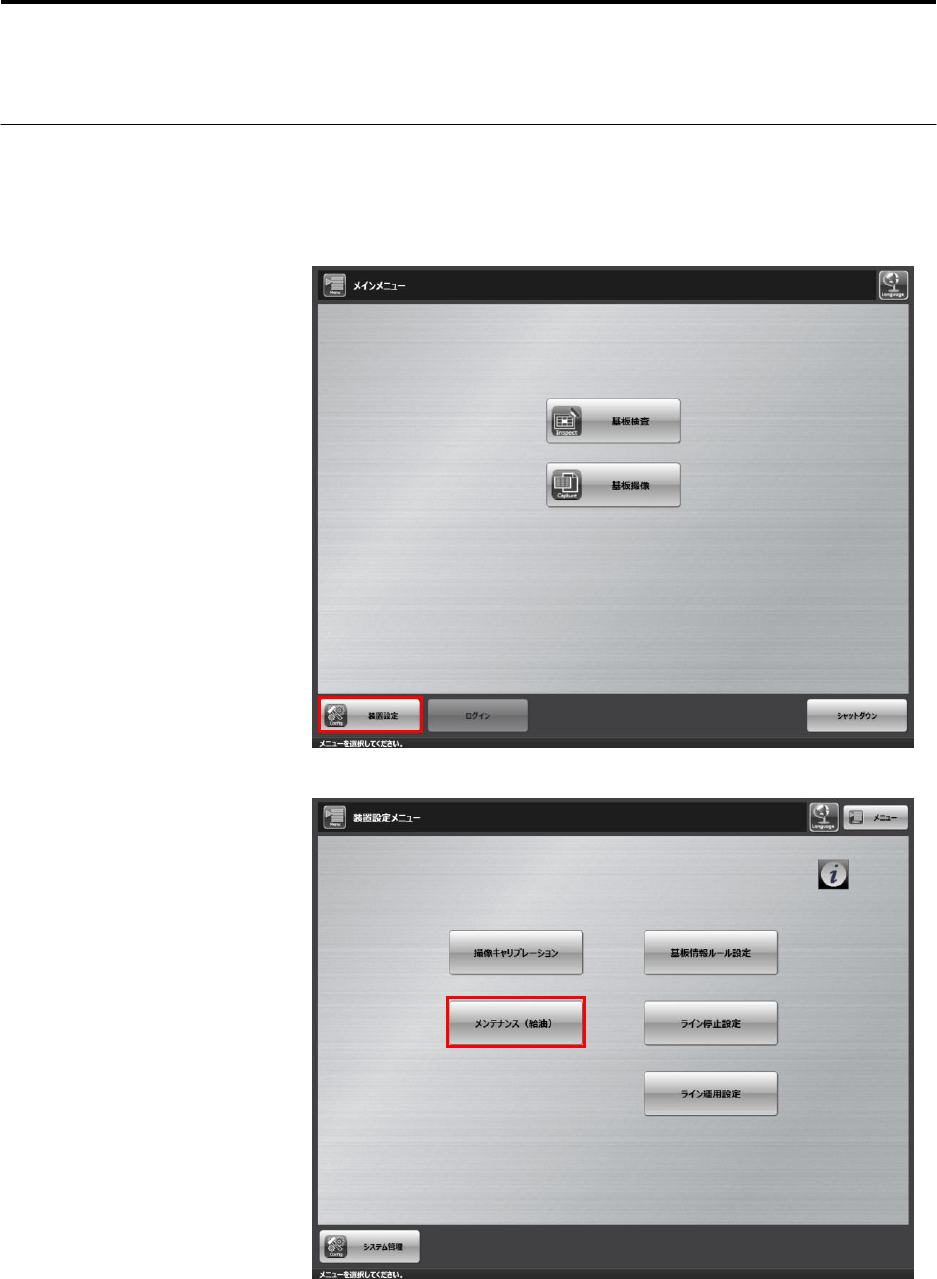

单击画面左下方的
[
装置设定
]
。
3.
单击装置设定菜单的
[
维护保养
(
上油
)]
。
操作步骤
第 6 章 定期检修及保养
6-12
4.
显示移动至上油位置的确认对话框时，单击
[OK]
。
单击
[OK]
后，装置
XY
轴即会移动至上油位置，然后关机。请等待关机作
业结束。
5.
使用润滑脂加注枪，为
XY
轴的电动执行器上油。

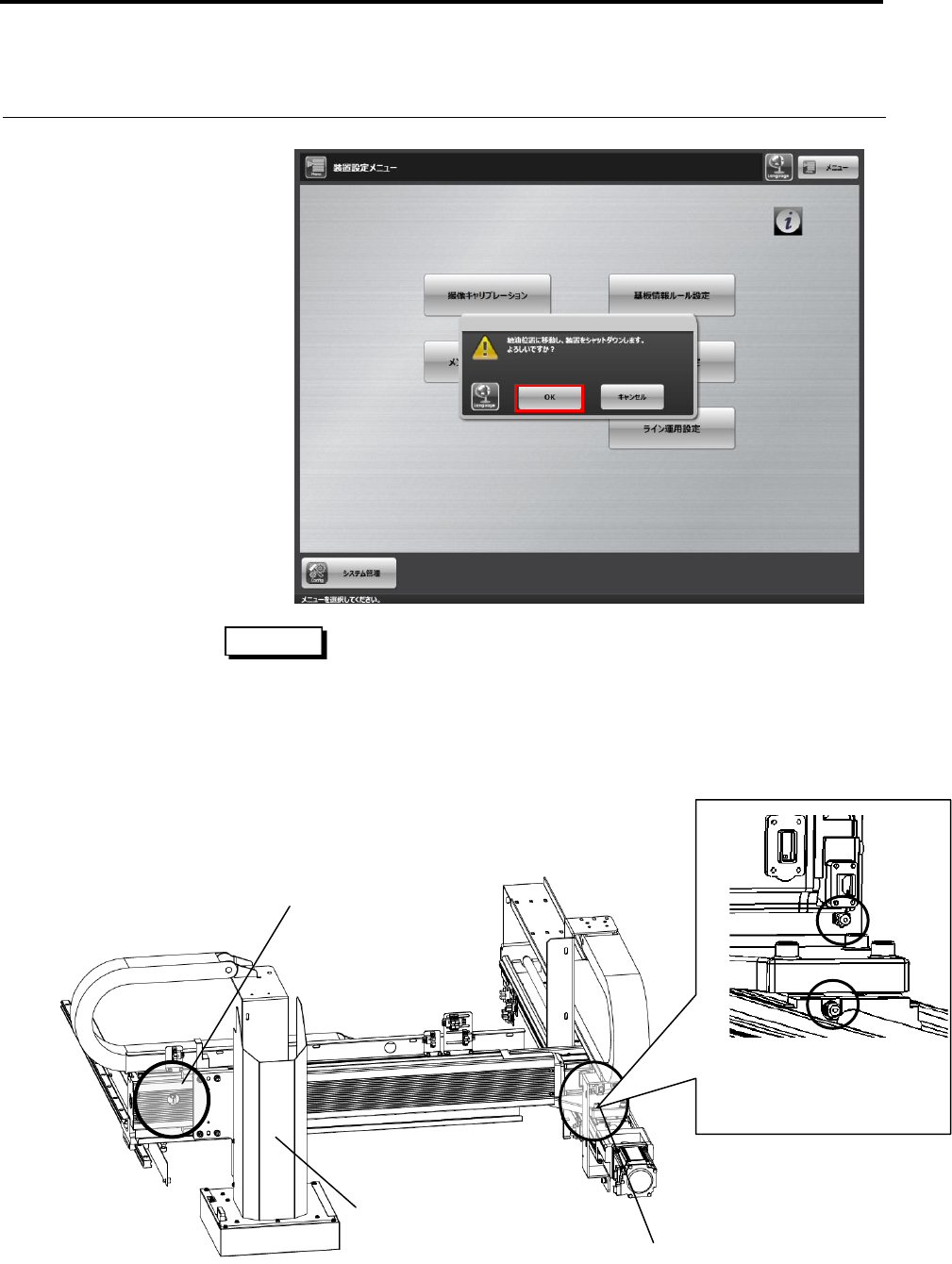

各轴的上油接口位置请参照下图。
XY 轴上共有 3 个上油接口。
給油ニップルはスライダと
X 軸フレームのモータ下部
付近の 2 箇所にあります。
用于 X 轴电动执行器上油的供给孔
使 XY 轴移动至上油位置后，
请通过此供给孔进入 X 轴的上油接口。
Y 轴电动执行器上油接口位置
摄像照明设备
提 示
6.2 驱动系统上油
6-13
6.

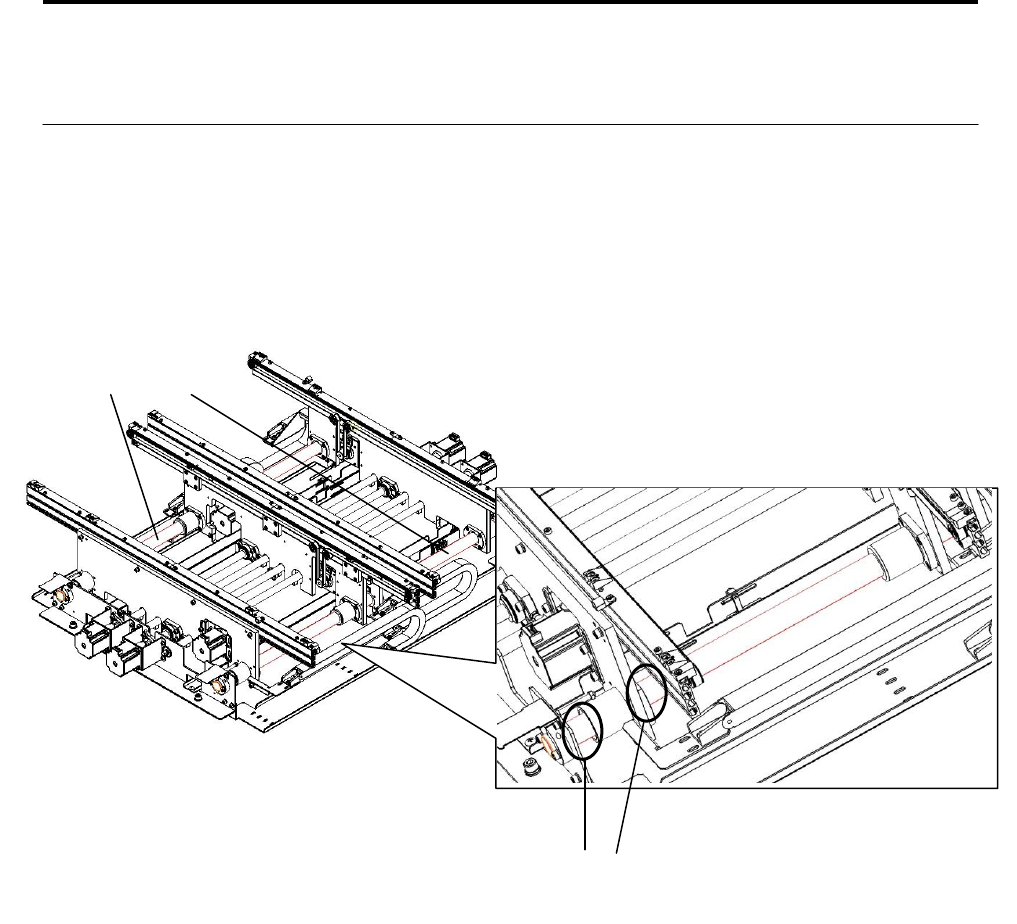

LM 轴上使用毛刷涂抹润滑脂。
轴承位置请参照下图。
涂上润滑脂后，请擦去积存于行程末端的润滑脂。
行程末端下方若有滴落的润滑脂，也请用棉纱擦拭干净。
行程末端
（W 轴初始化时的直线轴承位置。另一侧也一样）
LM 轴（2 根）
