6.3 各部分的清洁
本章节就本装置的清扫部位及清扫方法进行说明。
安全要点
进行清扫时，请切断本装置、总开关的电源。
安全要点
将头部伸入装置内时，请小心不要撞到顶部框架。
6.3.1 装置内部的清洁
建议按以下步骤、以三个月一次的频率确认垃圾等附着状况，一旦发现附着现象则请进行清理。
1.
打开正面门。
2.
双手慢慢压下输送机导轨的两端，扩展导轨宽度。
3.
发现有尘埃或灰尘等污垢时，请用脱脂棉等软布进行擦拭，注意勿划伤
表面。
6.3.2 传送带的清洁
传送带的表面粘附有焊锡及异物时，请用棉纱蘸取溶剂将传送带表面的污垢擦拭干净。建议以三个
月一次的频率确认垃圾等附着状况，一旦发现附着现象则请进行清理。
推荐溶剂
异丙醇（简称 IPA）
操作步骤
6.3 各部分的清洁
6-15
6.3.3 照明扩散板的清洁
照明扩散板就是安装在照明投射部的亚克力罩。
建议按以下步骤、以三个月一次的频率确认垃圾等附着状况，一旦发现附着现象则请进行清理。
清洁时，若摄像照明部位于装置内部，则需启动一次装置并单击[维护保养(上油)]、并使 XY
轴移动至上油位置，由此即可轻松进入。
1.
打开正面门。
2.
在照明组件的正下方放置一面镜子。
3.
用手电筒等照射镜面对扩散板进行确认。
4.
如果有粘附污垢及杂物等请及时清除。较细小的尘埃等可用气枪吹
走。用气枪无法吹走的尘垢、灰尘、以及污垢等，可用脱脂棉等柔
软的布蘸湿水后进行擦拭，注意请勿划伤表面。
请勿用酒精类溶剂擦拭照明扩散板。
清洁扩散板后，请务必用白色板进行校准。
操作步骤

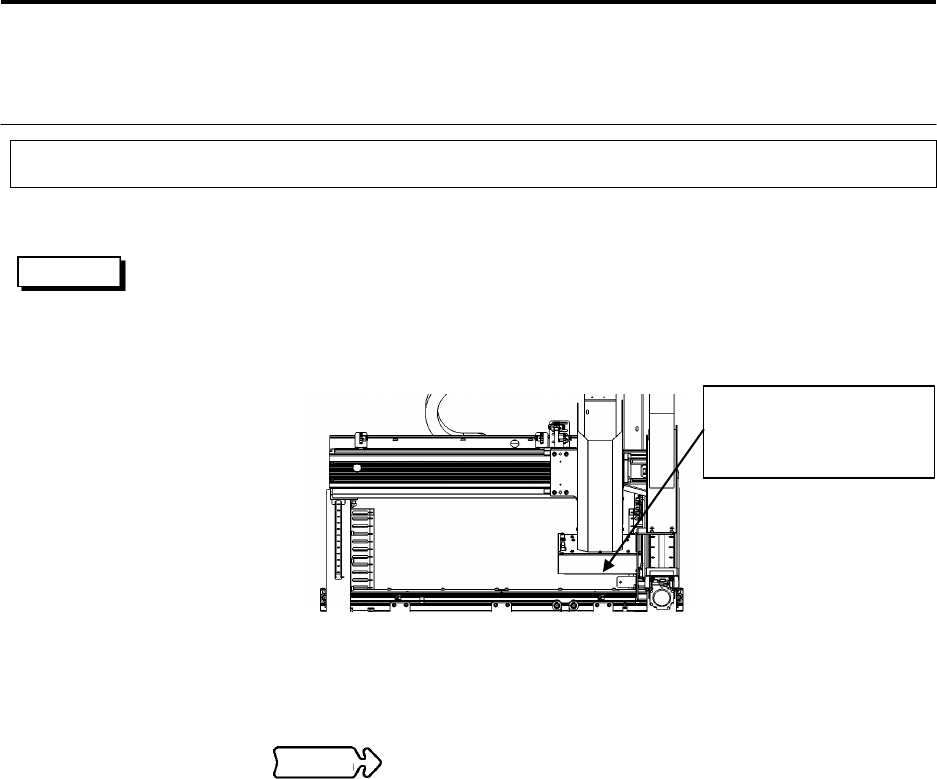

照明组件
组件底面有扩散板。
提 示
注 意
第 6 章 定期检修及保养
6-16
6.3.4 镜头的清洁
建议按以下步骤、以三个月一次的频率确认垃圾等附着状况，一旦发现附着现象则请进行清理。
清洁时，若摄像照明部位于装置内部，则需启动一次装置并单击[维护保养(上油)]、并使
XY 轴移动至上油位置，由此即可轻松进入。
1.
打开正面门。
2.
将镜头放置于照明组件的盒盖、或其他空处。
3.
用手电筒照射镜子确认镜头。
附着污垢或垃圾时请及时清除。
4.
取下摄像部的相机盖。
请拆下用于固定相机盖的螺钉。螺钉位置请参考下图○位置。取下相机
盖后，即可接近镜头。
5.
清洁镜头
将尘埃等细小垃圾用气枪吹走。用气枪无法吹干净时，可用软刷将其清
除。有油污等污垢时，用清洁布进行擦拭。
推荐清洁布：
EO 清洁布（埃德蒙光学公司生产、54717-K）
6.
重新装上被取下的相机盖。
请带上手套进行作业，以免在镜头上留下指纹。
用清洁布进行擦拭之前，请务必先将固体杂物清除干净，以免
划伤镜头。
清洁镜头后，请务必用白色板进行校准。
操作步骤

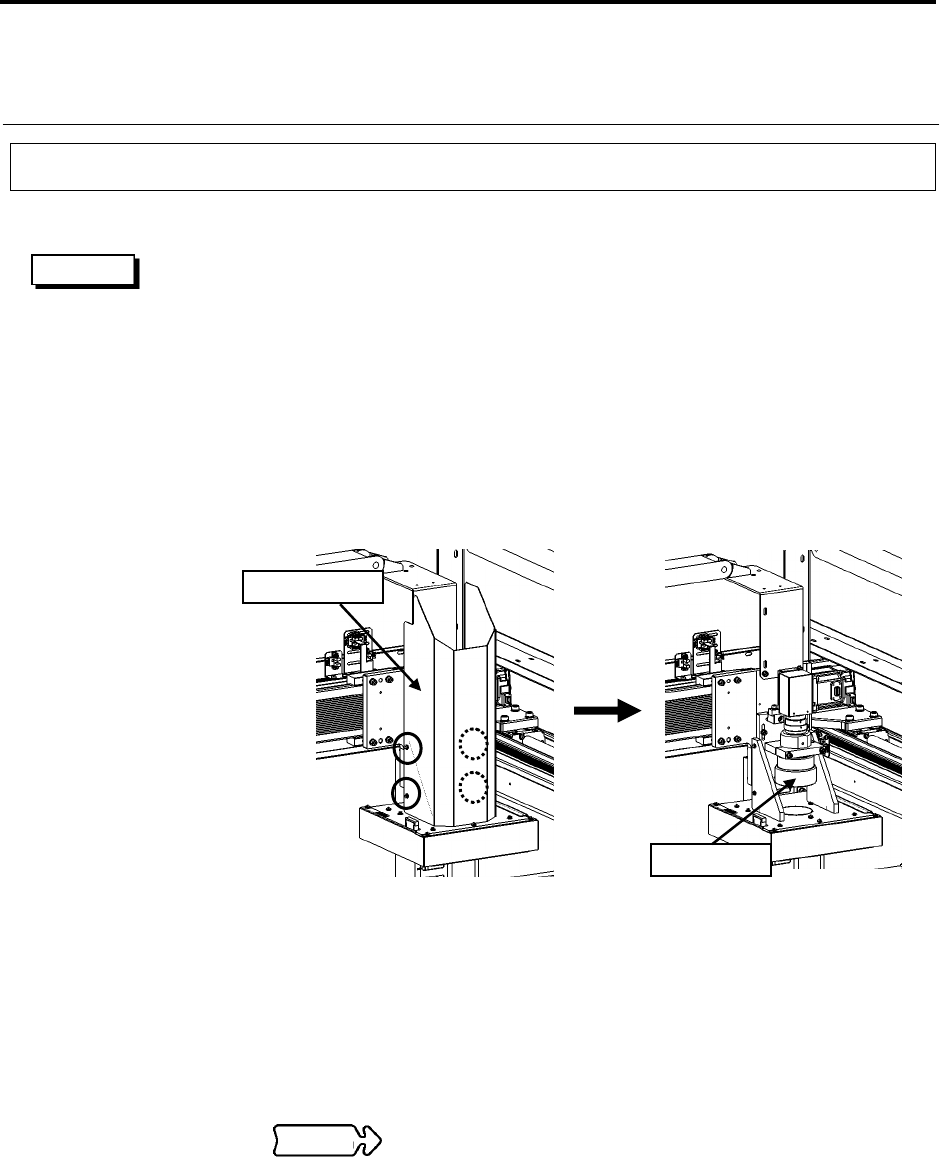

相机盖
镜头
注 意
提 示
