2000 1645 1550 キ ー ボ ー ド ストロ ー ク 10 4 キ ー ボ ー ド高さ 870 モ ニタ ース ト ロ ー ク 165 モ ニター 中 心 位 置 13 4 9 759 1925 684 393 527 1550 557 900 789 168 680 439 ［単位：mm］ PL Front Rail Fixed Position FL 522 V T- X 7 5 0 インライン全数検査を実現する AXI…
2000
1645
1550
キ
ー
ボ
ー
ドストロ
ー
ク
104
キ
ー
ボ
ー
ド高さ
870
モ ニタ ーストロ
ー
ク
165
モニター 中 心 位 置
1349
7591925684
393
5271550557
900
789 168
680 439
［単位：mm］
PL
Front Rail Fixed
Position
FL
522
V T-X750
インライン全数検査を実現する AXI
外形寸法図
形
VT-X
750
概要仕様
■ハード構成／機能仕様
項 目
内 容
形 式
検査対象部品
検査項目
形
VT-X
750
BGA/CSP,
挿入部品
, SOP/QFP,
トランジスタ
, R/C
チップ
,
底面電極部品
, QFN,
パワー デ バイス
オープン
,
不ぬれ
,
はんだ量
,
ずれ
,
異 物 咬みこみ
,
ブリッジ
,
リ ード 有 無
等
（検査対象により選択可能）
複数プロジェクション画像を用いた3次元断層撮像方式
6
,
8
,
10
,
15
,
20
,
25
,
30
μ
m/pixel
（検査対象により選択可能）
マイクロフォーカス密閉管（
130
kV
）
フラットパネル検出器
50
×
50
～
610
×
515
mm,
厚さ
:
0
.
4
～
5
.
0
mm
4
.
0
kg
以下（部品が実装された状態）
2
.
0
mm
以下
1
,
550
（
W
）× 1,925（Ｄ）×1,645（Ｈ）
mm
（突起部・シグナルタワー
,
ディスプ レ イを除く）
約
2
,
970
kg
900
±
15
mm
単相
, AC
200
～
240
V,
50
/
60
Hz
2.4
kV
A
0
.
5
μ
Sv/h
未満
0.4～0.6MPa
CE, SEMI, NFPA, FDA
撮像方式
撮像分解能
X線源
X線検出器
基 板 サイズ
基板重量
そ り・た わ み
外形寸法
装置重量
基板搬送高さ
電源電圧
定格電力
X線漏洩線量
エア
対応規格
撮 像
仕 様
対 象
基 板
装 置
仕 様
EtherNet/IP
TM
は、ODVAの商標です。
EtherCAT
®
は、ドイツBeckhoff Automation GmbH によりライセンスされた特許取得済み技術であり登録商標です。
従来装置
VT-X750
従来装置
VT-X750
2,180
mm
1,550
mm
1,925
mm
2,500
mm
1,720
mm
1,645
mm
45
%
設置面積
5.45m²
2.99m²
従来装置
VT-X750
削 除
630
mm
インライン全 長
省 除

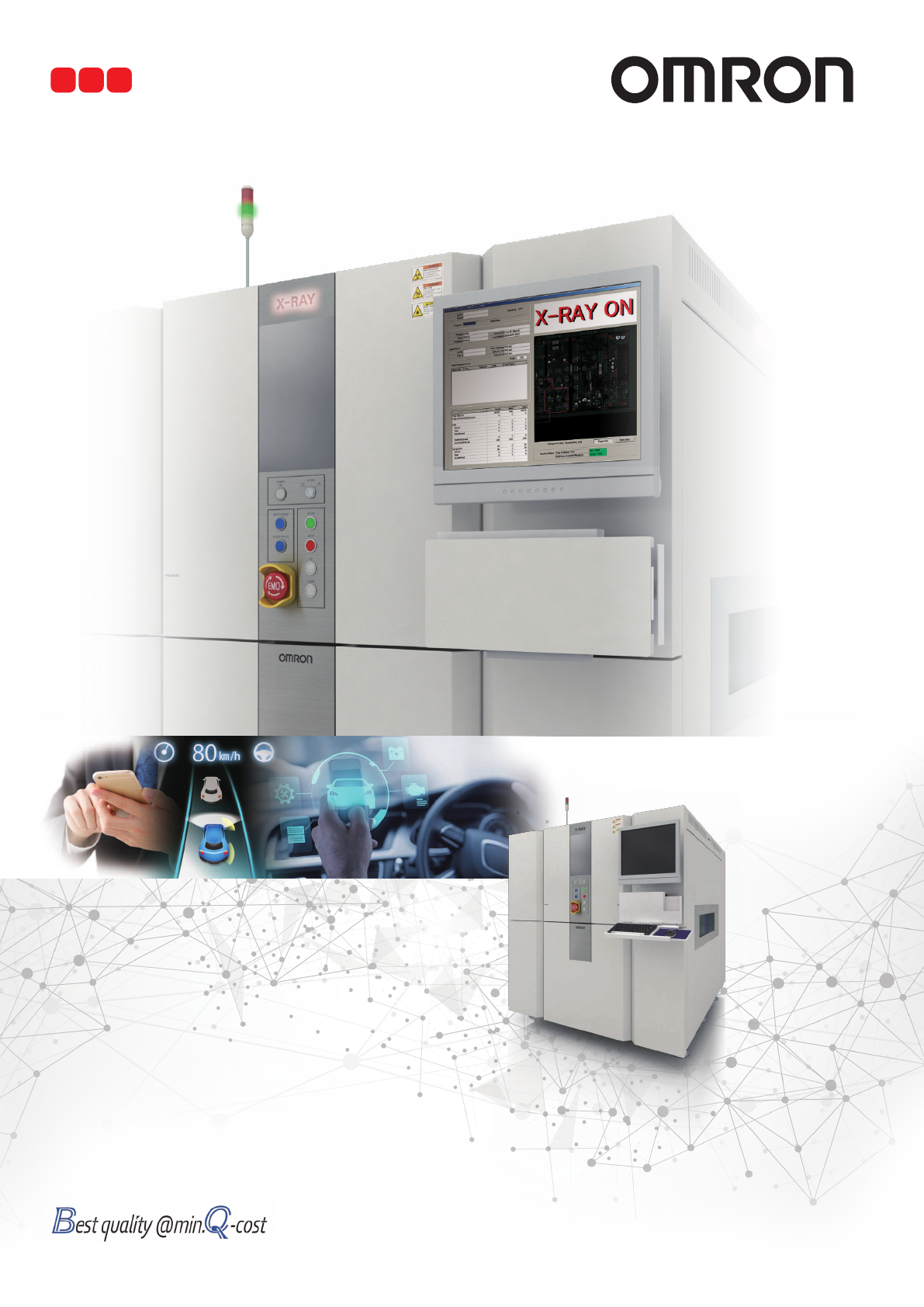

高速CT型X線自動検査装置
形VT-X750
N E
W
カタログ 番 号
○ OMRON Corporation
2021
お 断 りなく仕 様 などを 変 更 することが あります の でご 了 承ください
All Rights Reserved.
C
2021年7月現在
①ZP○
O
SCWB-042A
●
●
●
●
本誌に記載の標準価格はあくまで参考であり、確定されたユーザ購入価格を表示したものではありません。本誌に記載の標準価格には消費税が含まれておりません。
本誌に記載されているアプリケーション事例は参考用ですので、ご採用に際しては機器･装置の機能や安全性をご確認の上、ご使用ください。
本誌に記載のない条件や環境での使用、および原子力制御･鉄道･航空･車両･燃焼装置･医療機器･娯楽機械･安全機器、その他人命や財産に大きな影響が予測されるなど、特に
安全性が要求される用途に使用される際には、当社の意図した特別な商品用途の場合や特別の合意がある場合を除き、当社は当社商品に対して一切保証をいたしません。
本製品の内、外国為替及び外国貿易法に定める輸出許可、承認対象貨物（又は技術）に該当するものを輸出（又は非居住者に提供）する場合は同法に基づく輸出許可、承認（又は
役務取引許可）が必要です。
------
服务
------
------
资讯
------
SHENZHEN OFFICE
オムロン自動化（中国）有限公司
深セン市福田区深南中路6011号NEOビルA座20階
TEL ：（0755）8359 9028
FAX ：（0755）8359 9628
https://www.fa.omron.com.cn/aoi/
蘇州 OFFICE
蘇州市工業園区星漢街5号6号ビル603室
TEL ：（0512）6762 1768
FAX ：（0512）6762 1778
天津 OFFICE
天津市和平区南京路189号津汇広場ビル1-2503室
TEL ：（022）8319 2085
FAX ：（022）8319 2087
上海オムロン SHOW ROOM
上海市浦東新区金橋出口加工区金吉路789号
TEL ：（021）50509988-2200
台湾 OFFICE
台中市中港路一段345号27階3室
TEL ：00886（04）2325 0834
FAX ：00886（04）2325 0734
2
倍
検査スピード
従来機種 70.9 秒
VT-X750
34.8
秒
*
以 上
*
基板搬入出時間は除く
BGA 2
LGA 1
QFP 4
コネクタ 2
チ ッ プ・そ の 他
1,500
部品点数
検 査スピード
160
mm
ボイド検査
不濡れ検査
BGAのレンダリング画像
現場（お客様ライン）
Cloud
携帯通信網
による
リモートアクセス
状態監視
マシン
カルテ
保守作業
リモート保 守
新規障害対応
原因解析
リモ ート 保 守システム
マシンモニタで装置を見守り、ダウンタイムを極限まで短縮
情報通信用
オ ープ ン ネット ワ ー ク
マシン制御用
オ ープ ン ネット ワ ー ク
+
生産性
安 心
検出力
安全性
240
mm
「専任者」に依存しない基準設定/自動判定
OK/NGの判定が従来の検査基準による定量的判定に加え
AIによる総合判定が可能になります。
（従 来通りの検 査基準を設
定する画面に、クロスセクションしたような３D表示機能を追加しました。
これにより設定がわかりやすくなりました。）
検査工程立上げ工数の削減
プログラムの自動作成をAIがアシストします。CADデータから
の自動生成に加え、一部の部品では検査結果からAIがライブ
ラリを自動チューニングします。
量 産 準 備 の シミュレ ーション 加 速
部品ごとに最適なタクトや被ばく量をAIがシミュレーションし、
X線検査の条件を自動設定します。
※シミュレ ーションは一 部 の 部 品 の対 応となります 。
特許出願中
特許取得済
特許出願中
AI
に よ る『 活 人 化 』へ の ア プ ロ ー チ
安心
安全性
最高の品質を、最大の効率で。
VT-X750
3D-CT方式による高い検出能力はそのままに、新設計の撮像方式*
₁
による超高速撮像技術を搭載。これまで培った独自の自動
検査ノウハウと合わせ、業界最速*
₂
の 自 動 検 査 ス ピ ー ド を 実 現 し ま し た 。
また、下面電極部品や、PoPといった積層部品、プレスフィットコネクタのような挿入部品など、検査対象部品を拡充。ICリードのバッ
クフィレット検査、ボイド検査などの検査アプリケーションも充実させています。
こ れ ら 、検 査 ス ピ ー ド の 高 速 化 と 、自 動 検 査 ロジックのカバレッジ 拡 大により 、X 線 検 査 の イ ン ラ イ ン 化 と 全 数・全 面 検 査 を 可 能 に
しました 。
*1. 特許出願済み
*2. 2017年10月当社調べ
生産性
インライン全 数 全 面 検 査
オムロン独自の3D-CT再構成アルゴリズムにより、接合強度を担保するために必要な、はんだ
形状の再現を高い繰り返し精度で実現。
はんだ形状を含む実装状態を定量化することで、規格に基づいた良品基準検査が可能となり、未知
の 不 良 の 見 逃 し リス ク 極 小 化 と 、検 査 の 垂 直・安 定 立 上 げ を 強 力 に サ ポ ートし ま す 。
検出力
基 板 の 小 型 化 に 伴 う 、高 密 度
実装や積層部品の採用といった
製品に対する厳しい設計要求
に対応。
3D-CTによる確実な可視化
で 、検 査 工 程 起 因 の 設 計 制 約
を軽減できます。
設 計 制 約フリーはんだ接合強度の見える化
8視野
はんだ強度
見える化
作業者への配慮
X線検査装置は、検査対象が外観から目視できないことから、装置が停止した際の検査代替手段が限られます。
消耗品の交換を含め、万が一の場合に備えた予防保全が必要です。
オムロンでは、「生産ラインを止めない＝ゼロダウンタイム」の実現に向け、マシンモニタによる設備予兆保全やリモートアクセ
スによる緊急サポートなど、万全の保守体制でお客様の運用をグローバルにサポートいたします。
・高速撮像技術
検査画像の画質に落とさずに、短時間のX線照射で撮像が可
能になりました 。
・X 線 源 を 装 置下 部 に 配 置
基 板 下 面 か ら の 照 射 に よ り 、重 要 部 品 が 搭 載 さ れ る こ と が
多い基板上面（表面）への直接被曝を物理的に軽減しました。
・低 エ ネ ル ギ ー カ ットフィル タ
被曝の影響を抑えるフィルタを標準搭載し、特にメモリ部品への
被曝懸念を最小化しました 。
・超 微 量 の 漏 洩 線 量 設 計
作業者への年間被曝量を、0.18ｍSv
*
₃
に押さえました。
この値は、自然環境被曝の10分の1以下です。
・オムロンのセーフティコンポーネント搭載
セ
ー
フティライトカ
ー
テンや セ
ー
フティコントロ
ー
ラなど、
当社最新のコンポーネントを搭載。CE規格に加え、
SEMI S2/S8 など各種安全規格に対応しました。
・Made in Japan のX 線 遮 蔽ボックス
専業メーカでの製作時と当社工場での検査装置の製造後、お客様工場の設置直後
の3回に渡る品質検査を実施しています。
ゼ ロダ ウンタイム
製品被曝の低減
*3. ティーチングオペレータが1日平均1時間作業をした場合。
0.5μSv/h×1h/日×365日＝0.183mSv
+
ROI最大化を実現する、
4
つ の革新。
