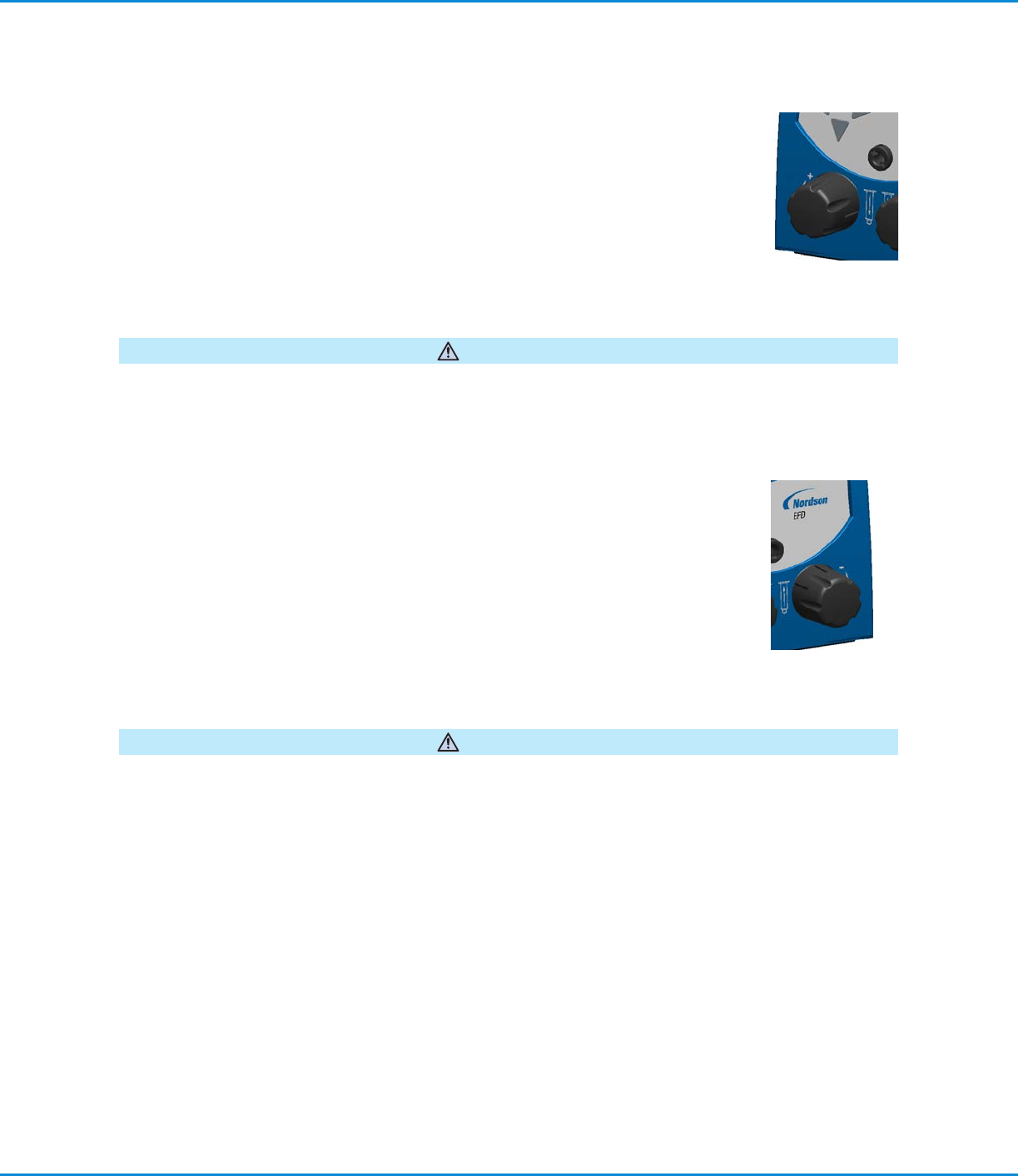

Druckluft
Die Druckluft wird in psi angezeigt. Das Wechseln der Druckluftanzeige von psi auf bar oder
kPa wird auf Seite21 erklärt. Das verwendete Symbol ist ein Pfeil, der mit der Spitze in eine
Kartusche weist. Zur Einstellung der Druckluft gehen Sie wie folgt vor:
1. Ziehen Sie den Druckregler (unten links) zur Entsicherung heraus.
2. Drehen Sie den Knopf im Uhrzeigersinn, um den Druck zu erhöhen, oder gegen den
Uhrzeigersinn, um den Druck zu verringern.
3. Drücken Sie den Regler zur Arretierung wieder zurück in seine Ausgangsposition.
Ein Druckluftregler von 0–7bar (0–100psi) ist dafür vorgesehen, das Gerät mit Ihrer Druckluftversorgung zu
verbinden.
VORSICHT
4. Stellen Sie die Eingangsdruckluft auf 5,5 bis 7,0bar (80–100psi) ein.
Vakuum
Das Vakuum wird in inH
2
O (inches of water) angezeigt. Das Wechseln der Vakuumanzeige von
inH
2
O auf inHg, kPa, mmHg oder Torr wird auf Seite21 erklärt. Das verwendete Symbol ist
ein Pfeil, der mit der Spitze aus einer Kartusche weist. Zur Einstellung des Vakuums gehen Sie
wie folgt vor:
1. Ziehen Sie den Vakuumregler (unten rechts) zur Entsicherung heraus.
2. Drehen Sie den Regler im Uhrzeigersinn bis zum gewünschten Wert. Sie können das
Vakuum in 0,1 inH
2
O-Schritten einstellen.
3. Drücken Sie den Regler zur Arretierung wieder zurück in seine Ausgangsposition.
Verwenden Sie den NordsonEFD Filter-Schalldämpfer #7016875 oder tragen Sie einen geeigneten Gehörschutz,
wenn Sie sich über längere Zeit in der Nähe eines im Vakuummodus betriebenen Geräts aufhalten.
VORSICHT
Netzschalter
Drücken Sie den Netzschalter, um das Gerät einzuschalten. Es erscheint das NordsonEFD-Logo, dann der Start-
Bildschirm (HOME). Wird das Ultimus Dosiergerät 90 Minuten lang nicht benutzt, geht das Gerät in den “Ruhe”-
Modus. Zur Reaktivieren drücken Sie eine beliebige Taste oder den Fußschalter. Zum Ausschalten halten Sie den
Netzschalter für wenige Sekunden gedrückt.
Eigenschaften & Bedienelemente: Vorderseite
Schusszähler (Fortsetzung)
Ultimus I–II Präzisionsdosiergeräte
12 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

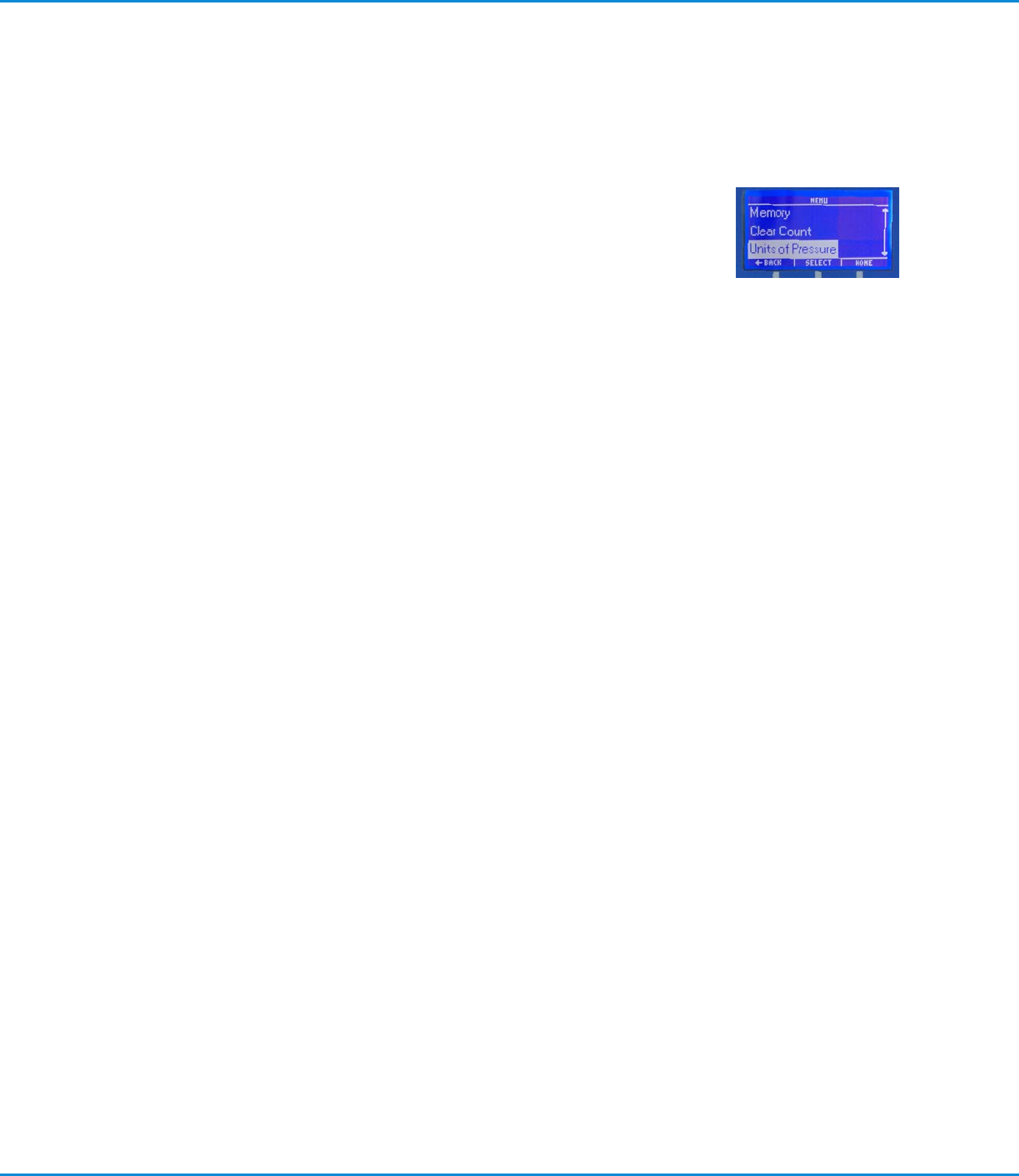

Menü
Drücken Sie MENU, um zum Menü-Bildschirm zu gelangen. Von hier können Sie mit den Auf-/Ab- und Rechts-/
Links-Pfeiltasten wählen:
TIMED (ZEITGEST) TEACH (LEHREN) MEMORY (SPEICHER)
CLEAR COUNT
(SCHUSS NULL)
UNITS OF PRESSURE
(EINHEIT DRUCK)
UNITS OF VACUUM
(EINHEIT VAKUUM)
SECURITY
(SICHERHEIT)
LANGUAGE (SPRACHE) SAVE JOB (JOB SPEICH)
INFO
Weitere Informationen zu den Menüfunktionen finden Sie unter “Menü-Funktionen” auf Seite21.
Schusszähler
Der Schusszähler wird im Display oben, mittig angezeigt. Er zählt die Anzahl der ausgeführten Dosierungen. Um den
Schusszähler auf Null zu setzen, gehen Sie wie folgt vor:
1. Drücken sie MENU.
2. Wählen Sie mit den Auf-/Ab-Tasten die Option CLEAR COUNT.
3. Drücken Sie SELECT (AUSWAHL). Der Schusszähler wird nun auf Null gesetzt und der Start-Bildschirm (HOME)
erscheint.
Timed-Modus (zeitgesteuerter Modus)
In diesem Modus dosiert das Gerät jedesmal, wenn der Fußschalter oder der Fingerschalter gedrückt wird. Die
Dosiermenge richtet sich nach der im Display eingestellten Dosierzeit und Druckluft.
Steady-Modus (Dauermodus)
In diesem Modus erfolgt die Dosierung solange der Fuß- oder Fingerschalter gedrückt bleibt. Um vom TIMED-
Modus zum STEADY-Modus zu gelangen, drücken Sie STEADY. Der Bildschirm wechselt und die obere linke Ecke
zeigt STEADY an. Weitere Informationen zum STEADY-Modus finden Sie unter “Testverfahren” auf Seite16.
TEACH-Modus (Lehren-Modus)
Starten Sie im TIMED-Modus und drücken Sie TEACH. Der Bildschirm wechselt in den TEACH-Modus. TEACH
erscheint im Display in der oberen linken Ecke. Weitere Informationen zum TEACH-Modus finden Sie im Abschnitt
“Testverfahren” auf Seite16.
Druckluftausgang
Der Ultimus verfügt über einen Luftanschluss an der Frontplatte, um die Kartusche mit reguliertem Luftdruck zu
versorgen. Sie können die Optimum
™
Adapterbaugruppe an den Anschluss an der Vorderseite anschließen.
• Schieben Sie die schwarze Schnellkupplung von der EFD-Adapterbaugruppe in den Luftausgangsanschluss und
drehen Sie sie zum Verriegeln.
HINWEIS: Solange der Schnellanschluss nicht installiert ist, strömt keine Luft durch den Anschluss.
Eigenschaften & Bedienelemente: Vorderseite
Schusszähler (Fortsetzung)
Ultimus I–II Präzisionsdosiergeräte
13www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Eingang für Versorgungsspannung
Der Eingang für die Versorgungsspannung befindet sich in der linken, oberen Ecke auf der Rückseite. Das
anzuschließende Netzteil ist für eine Eingangsspannung von 100–240 VAC ausgelegt.
Verwenden Sie nur dieses Netzteil mit dem Ultimus Dosiergerät. Mit diesem Gerät werden vier Steckeraufsätze
(einen USA-Stecker, einen Europa-Stecker und zwei internationale Stecker) geliefert. Die Zuleitung ist 1,8 m (5,9 ft)
lang.
• Schieben Sie den entsprechenden Steckeraufsatz auf das Netzteil.
• Stecken Sie den Niederspannungsstecker in das Dosiergerät. Stecken Sie das Netzteil in eine Steckdose.
Ethernet-Buchse
Die Ethernet-Buchse auf der Rückseite des Gerätes in der oberen Reihe ist nur für den Gerätehersteller
NordsonEFD.
Input/Output-Buchse 8-polig
Die Input/Output-Buchse wird in Verbindung mit externen Steuerungen verwendet. Die 8-polige Buchse befindet
sich in der oberen Reihe. Solange der Schnellanschluss nicht installiert ist, strömt keine Luft durch den Anschluss.
Ausführliche Informationen finden Sie unter “Input-/Output- Anschlüsse” auf Seite23.
• Ein elektronischer Schalter schließt nach Ende des Dosiervorgangs als Rückmeldesignal.
Erdung/Masseanschluss
Dieses Symbol kennzeichnet
den Gehäuseanschluss. Dieser
wird zur Erdung des Gerätes
verwendet, um den Reststrom
abzuleiten und/oder den Schutz
des Gerätes zu erhöhen.
Fußschalter/
Fingerschalter
Eingang für
Versorgungsspannung
Entlüftung Drucklufteingang
Ethernet-Buchse
Input / output
(I/O)
Eigenschaften & Bedienelemente: Rückseite
