Ersatzteile (Fortsetzung) T eil Artikel-Nr . Beschreibung 7002004 Schlauch - 6 mm OD/DN Urethan, blau 7015199 Universal Netzteil, 25 W 7017078 Panel - links 7017080 Panel - rechts Ultimus I–II Präzisionsdosiergeräte 30 w…

100%1 / 32

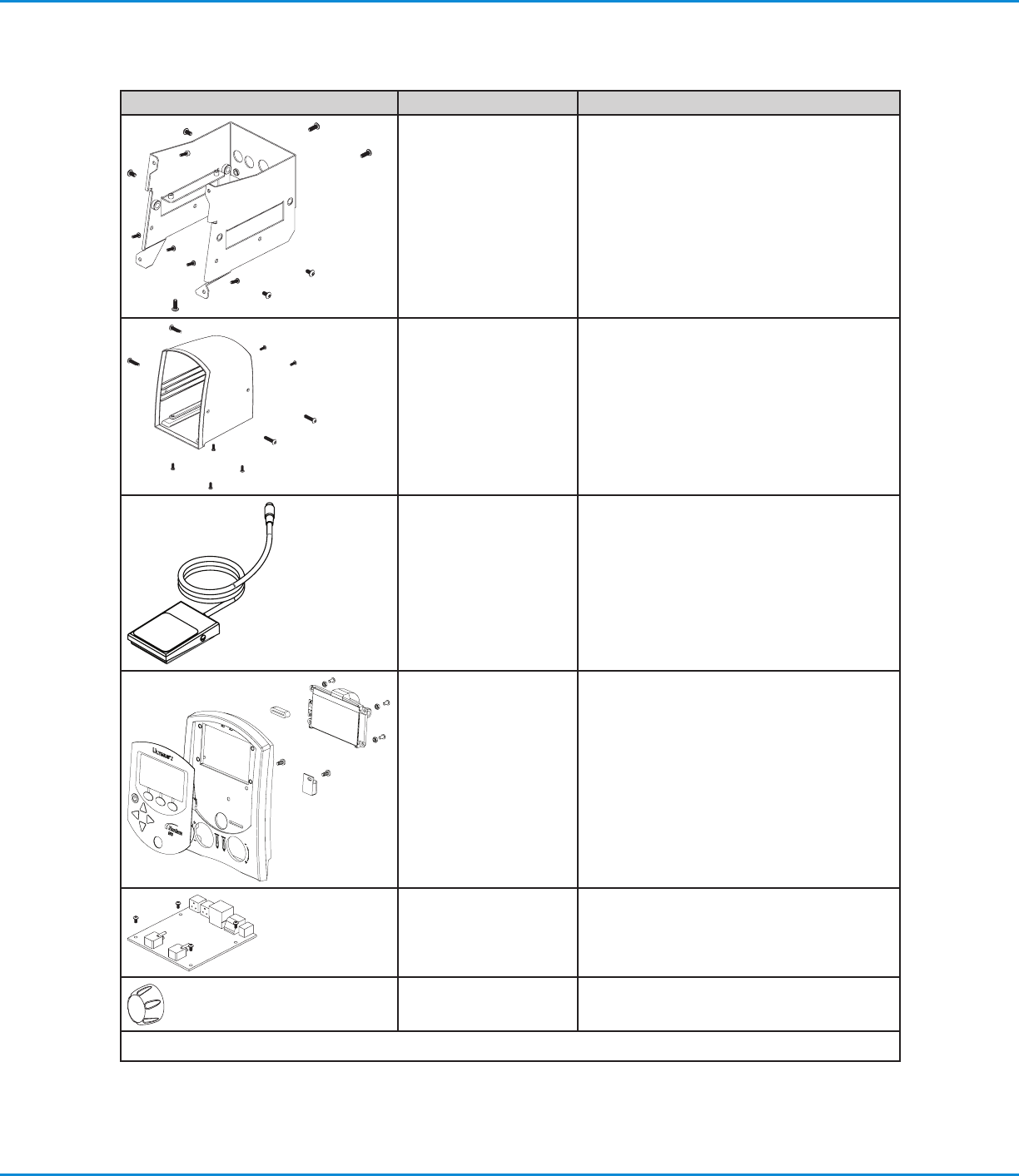

Teil Artikel-Nr. Beschreibung
7364466 Chassis
7017076 Abdeckung
7363157 Fußschalter
7364470 (Ultimus I)
7364471 (Ultimus II)
Frontplatte
7364468 (Ultimus I)
7364469 (Ultimus II)
PC-Hauptplatine
7012274 Drehknopf, Vakuum- oder Druckregler
Fortsetzung auf der nächsten Seite
Ersatzteile (Fortsetzung)
Ultimus I–II Präzisionsdosiergeräte
29www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Ersatzteile (Fortsetzung)
Teil Artikel-Nr. Beschreibung
7002004 Schlauch - 6 mm OD/DN Urethan, blau
7015199 Universal Netzteil, 25 W
7017078 Panel - links
7017080 Panel - rechts
Ultimus I–II Präzisionsdosiergeräte
30 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Fehlerbehebung
Sollten Sie auf ein Problem stoßen, das Sie nicht selbst beheben können, wenden Sie sich an
NordsonEFD.
Problem Mögliche Ursache und Lösung
Kein Strom Überprüfen Sie, ob Ihre Steckdose Spannung führt und ob die blaue
LED auf dem Netzteil leuchtet. Prüfen Sie, ob der Netzteilstecker fest im
Versorgungsspannungseingang des Dosiergeräts sitzt.
Ungleichmäßige
• Überprüfen Sie Dosiernadel, Kartusche und Material auf mögliche
Verstopfungen.
• Prüfen Sie die Druckluft am Dosiergerät auf mögliche Schwankungen.
Weitere Informationen zum Zubehör finden Sie unter “Zubehör” auf
Seite28.
• Lufteinschlüsse im Material können Dosierschwankungen hervorrufen.
Lufteinschlüsse entfernen.
Timer arbeitet nicht Versichern Sie sich, dass Sie sich nicht im STEADY-Modus (DAUER)
befinden. Die obere, linke Ecke sollte TIMED (ZEITGEST) oder MEMORY
(SPEICHER) anzeigen.
Materialrückzug Versuchen Sie Folgendes:
• Verwenden Sie eine SmoothFlow-Stopfen oder eine LV-Barriere, um zu
verhindern, dass Material in das Dosiergerät gezogen wird.
• Bringen Sie eine leere Kartusche an, setzen Sie das Gerät in den
STEADY-Modus, legen Sie die Kartusche in ein Gefäß und drücken Sie
dann auf das Fußpedal, um die Flüssigkeit auszustoßen.
• Bestellen Sie das Vakuum-Rücksaugfilter-Zubehör, das garantiert
verhindert, dass Flüssigkeit in das Dosiergerät gelangt. Weitere
Informationen zum Zubehör finden Sie unter “Zubehör” auf Seite28.
Wenn Sie das Problem nicht lösen können, wenden Sie sich an Ihren
NordsonEFD Anwendungsberater.
Displaybeleuchtung ist schwach Das Ultimus Dosiergerät ist im “Ruhe”-Modus (Energiesparmodus).
Drücken Sie eine beliebige Taste oder den Fußschalter zur Reaktivierung.
Start über Spannung funktioniert nicht Prüfen Sie, ob die anzulegende Signal-Spannung an den Pins 1 und 2 des
Input-/Output-Steckers vorhanden ist.
Luftstrom an der Entlüftung Wenn Vakuum verwendet wird, ist ein Luftstrom an der rückseitigen
Entlüftung normal. Ist das Vakuum abgedreht und es strömt trotzdem
Luft, überprüfen Sie, ob der Eingangsdruck am Dosiergerät zwischen
5,5–7,0bar (80–100psi) liegt.
Ultimus I–II Präzisionsdosiergeräte
