- 152 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 WP-0841 601-SC WASHE R 8.4X17.4X1. 6 平座金みがき丸 Ｍ８ 8 2 400-9383 8 LIFTER_SHAFT リフタシャフト 4 3 400-7136 0 BANK_SYL_SPT_L バンクシリンダサポートＬ 1 4 SB-82000 03-00 BEARING ころがり軸受…
- 151 -

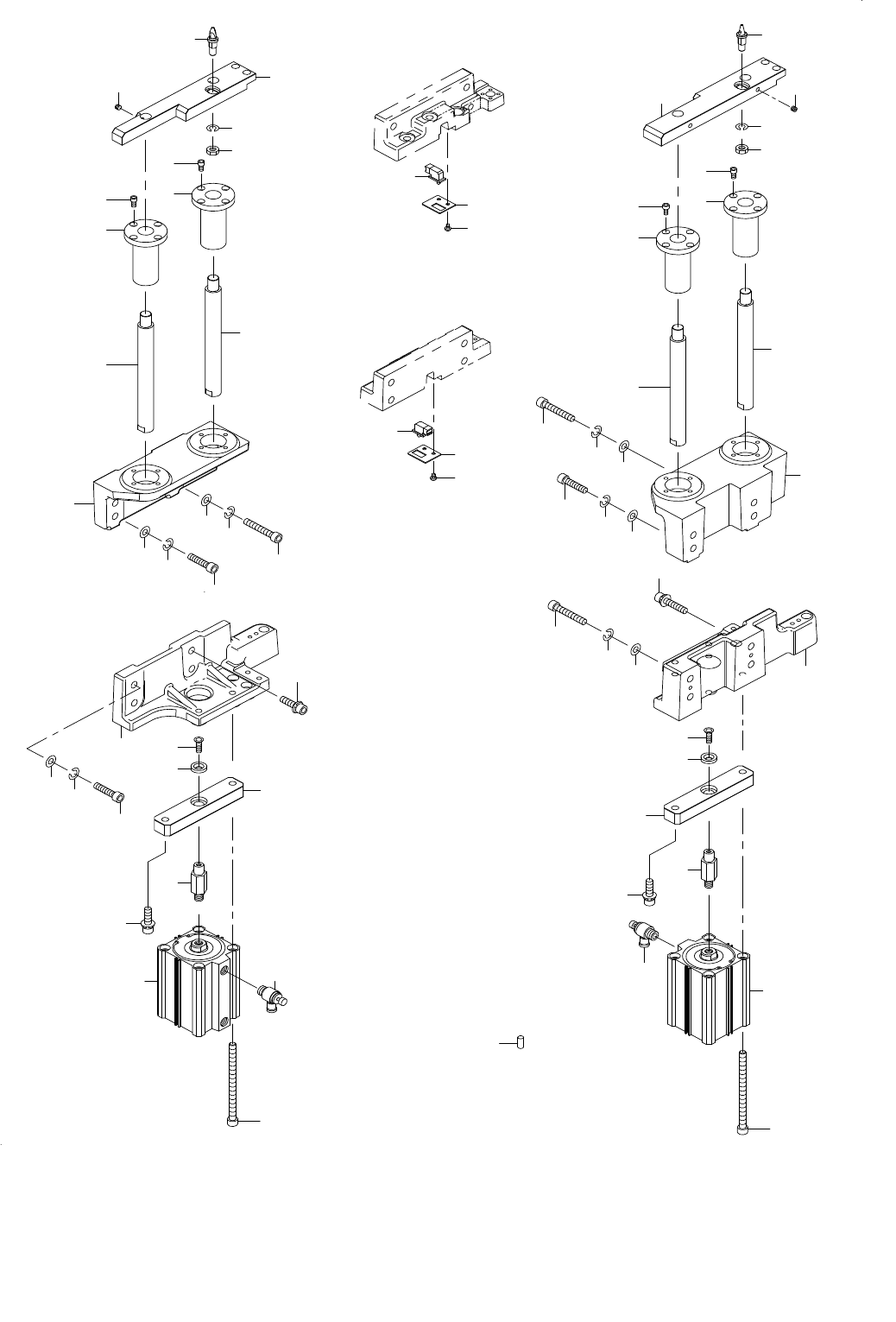

76.M FIXED BANK UNIT COMPONENTS(2)
メカ固定バンクユニット関係（２）
6
7
11
17
3
4
5
4
5
8
10
28
29
14
15
16
19
20
21
20
21
22
27
24
30
31
32
33
26
37
36
42
43
44
45
46
46
47
47
35
1
35
1
1
35
35
1
38
41
40
42
41
40
39
9
9
23
2
2
2
2
18
18
34
34
12
13
25
25
- 152 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
8
2 400-93838 LIFTER_SHAFT
リフタシャフト
4
3 400-71360 BANK_SYL_SPT_L
バンクシリンダサポートＬ
1
4 SB-8200003-00 BEARING
ころがり軸受
2
5 SM-6051002-TN BOLT
六角穴ボルト
8
6 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
7 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
8 400-93854 CYLINDER_SCREW_M8_L=125
シリンダねじ Ｍ８ Ｌ＝１２５
4
9 SL-6083092-TN SCREW
座金付き六角穴ボルト
4
10 400-93984 BANK_LIFTER_M_L
バンクリフターＭ＿Ｌ
1
11 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
1
12 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
1
13 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
1
14 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピンＢ２
1
15 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
1
16 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
17 SM-8060552-TP SCREW M6 L=5
止めねじ
2
18 400-93849 SENSOR_PLATE
センサプレート
2
19 400-71362 BANK_SYL_SPT_R
バンクシリンダサポートＲ
1
20 SB-8200003-00 BEARING
ころがり軸受
2
21 SM-6051002-TN BOLT
六角穴ボルト
8
22 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
23 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
24 400-93854 CYLINDER_SCREW_M8_L=125
シリンダねじ Ｍ８ Ｌ＝１２５
4
25 400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
2
26 400-93985 BANK_LIFTER_M_R
バンクリフターＭ＿Ｒ
1
27 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
1
28 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
1
29 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
1
30 400-93840 BANK_LOCATE_PIN_C2
バンクロケートピンＣ２
1
31 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
1
32 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
33 SM-8060552-TP SCREW M6 L=5
止めねじ
2
34 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
4
35 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
8
36 SL-6083092-TN SCREW
座金付き六角穴ボルト
2
37 SL-6084092-TN BOLT
座金付き六角穴ボルト
2
38 SM-6083502-TN SCREW
六角穴ナボルト
2
39 SM-6085002-TN BOLT
六角穴ボルト
2
40 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
4
41 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
4
42 400-93835 SHAFT_BASE_BLOCK
シャフトベースブロック
2
43 400-71356 BANK_LIFTER_SPT_L
バンクリフターサポートＬ
1
44 400-71358 BANK_LIFTER_SPT_R
バンクリフターサポートＲ
1
45 PS-0500142-KP SPRING PIN
スプリングピン
4
46 SM-6083502-TN SCREW
六角穴ボルト
4
47 SM-6085002-TN BOLT
六角穴ボルト
4
- 153 -
77.M CHANGER TRUCK UNIT COMPONENTS
メカ交換台車ユニット関係
7
6
5
4
8
3
8
4
6
5
7
3
9
11
13
9
12
14
2
2
1
1
20
19
18
22
22
21
21
17
10
23
32
31
33
34
34
34
35
36
38
39
29
29
25
27
26
26
27
25
39
28
28
30
46
48
45
41
50
49
50
41
57
56
52
60
61
42
44
43
42
44
43
45
59
61
52
53
55
54
56
53
55
54
34
37
47
A
A
B
58
B
C
C
40
51
16
24
15
