5.4.2 FM 贴装头的吸嘴轴前端部
1
拆下所有贴装头上的吸嘴。
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
n
要点
若没有选配吸嘴交换站，请按急停按钮之后，打开贴片机的
正面机盖，用手将吸嘴拆下。
2
将贴装头单元移到便于清洁的位置。
在“生产设计”画面按 [ 贴装头移至后侧 ] 或 [ 贴
装头移至前侧 ] 按钮，使贴装头单元移到便于清洁
的位置。
参考
双梁机型时，若将前侧的贴装头单元移到后侧，后侧的贴装
头单元移到前侧会便于清洁吸嘴轴的前端。
3
使贴装头旋转 90 度。
1. 在 [ 装置 ] -“传送装置”画面中按 [ 移动轴 ]
按钮，选择“ZR”选项卡页面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 从“选择 Head”下拉框中选择“Head 1”。
4. 按“R( 度 )”右侧的 [PTP] 按钮之后，输入“90”
并按 [OK] 按钮。1 号贴装头旋转 90 度。
按照同样的方法，分别使 2 号〜 5 号贴装头也
旋转 90 度。
e
5. 按急停按钮之后，打开贴片机的机盖。
使用一次性换料车的机型，需将料车从贴片机
上拆下。
4
清洁吸嘴轴的前端部。
1. 将手指伸进贴装头单元正面盖板的空隙中，按
住准备清洁的吸嘴轴 (Z 轴 ) 的接头块。
2. 用浸有少量 IPA 的棉棒擦拭吸嘴轴的前端部。
吸嘴轴的侧面可将棉棒的前端搓成纸捻状擦拭。

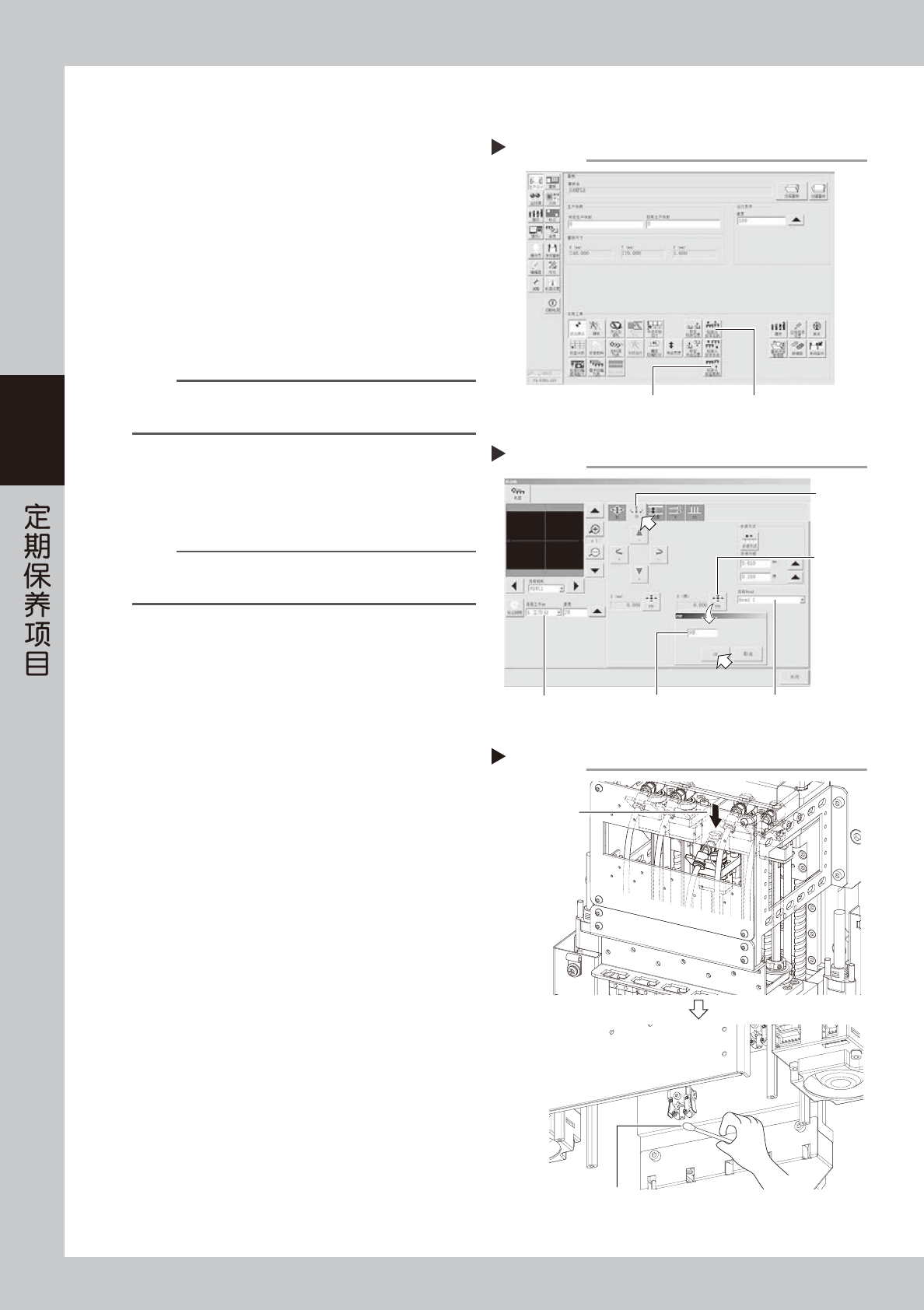

使贴装头单元移动
Step 2
[贴装头移至前侧] 按钮 [贴装头移至后侧] 按钮
56316-KMK-00
使贴装头旋转90度
Step 3
输入90度 选择贴装头
[PTP] 按钮
“ZR”页面
选择工作台
56319-KMK-00
清洁吸嘴轴的前端部
Step 4
棉棒
用手指按住此处
553A4-KMK-00
3-55
3
5
再使贴装头向相反方向旋转 90 度。
1. 关闭贴片机的机盖，解除贴片机的紧急停机状
态。使用一次性换料车的机型，需将料车装回
贴片机。
2. 按照前述 Step3 的方法，输入“-90”使贴装头
向相反方向旋转 90 度。
e
3. 按急停按钮之后，打开贴片机的机盖。
4. 使用一次性换料车的机型，为便于清洁需将料
车从贴片机上拆下。
6
清洁吸嘴轴前端部中还未擦拭到的部位。
按照前述 Step4 的方法，擦拭吸嘴轴前端部中还未
擦拭到的部位。
7
确认清洁状态。
用镜子等照吸嘴轴的前端部，目视检查是否已经完
全清洁干净了。

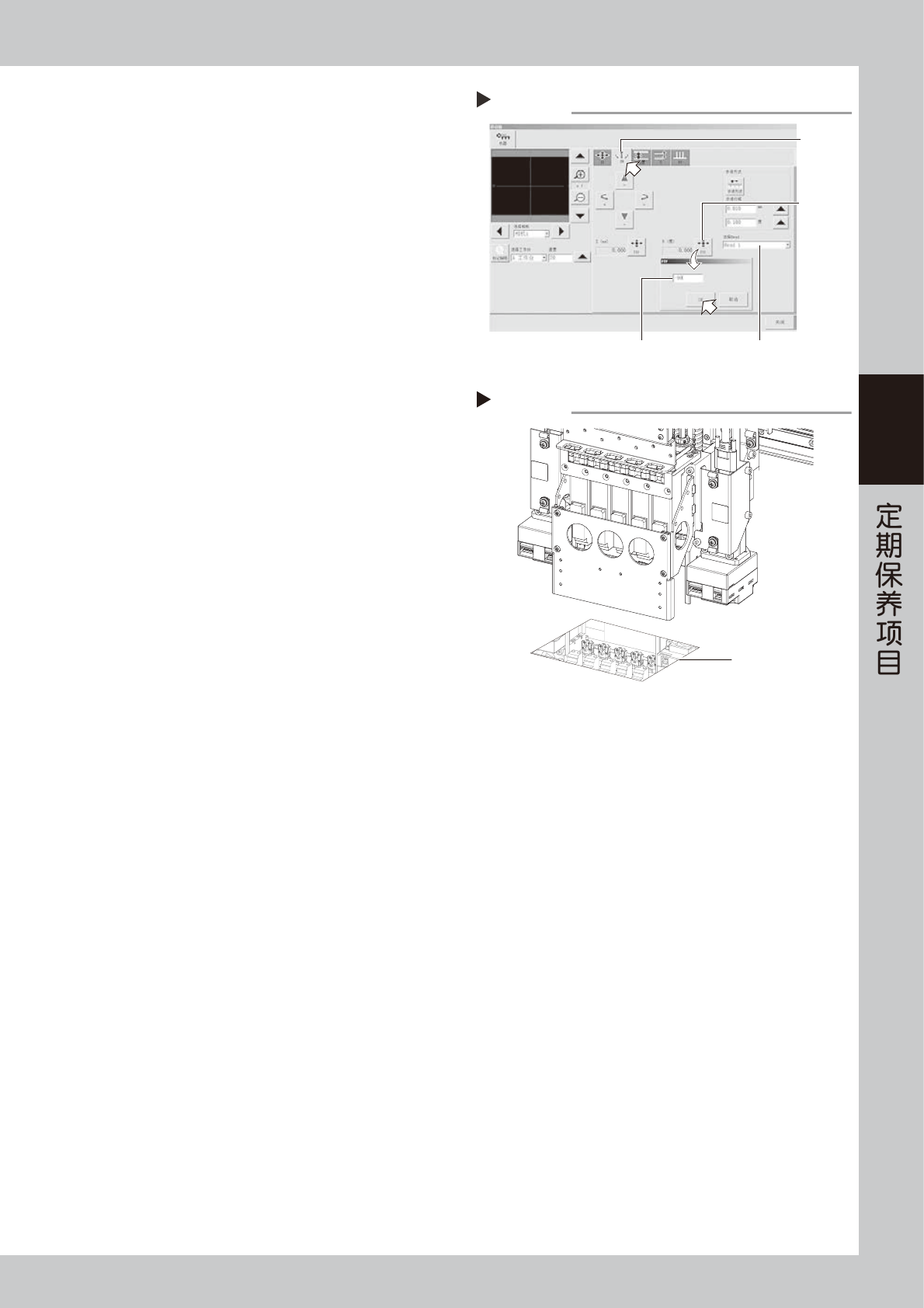

使贴装头向相反方向旋转90度
Step 5
输入-90度 选择贴装头
[PTP] 按钮
“ZR”页面
56320-KMK-00
确认清洁状态
Step 7
通过镜子确认
553A5-KMK-00
3-56
3
5.5 底座部
5.5.1 贴片机背面过滤网的清洁
保护贴片机控制部的吸气扇过滤网安装在面向贴片机背面时的右侧。
1
打开盖板。
用十字螺丝刀拧松固定盖板的 4 处螺丝，打开盖板。
螺丝无需拆卸。
c
注意
盖板里侧连接有地线。
2
拆卸过滤网。
如右图所示，将过滤网沿箭头所示方向向上推之后
取出。右侧没有邻接设备时，也可以将过滤网向右
侧滑动之后取出。
3
清洁过滤网。
用吸尘器或吸气工具吸取附着在过滤网上的尘屑。
n
要点
若脏污无法除去或过滤网已老化时，请换上新的过滤网。
4
将过滤网装回原位。
按照与拆卸时相反的步骤，安装过滤网。
5
安装盖板。
c
注意
安装盖板时，注意不要使地线被盖板夹住。

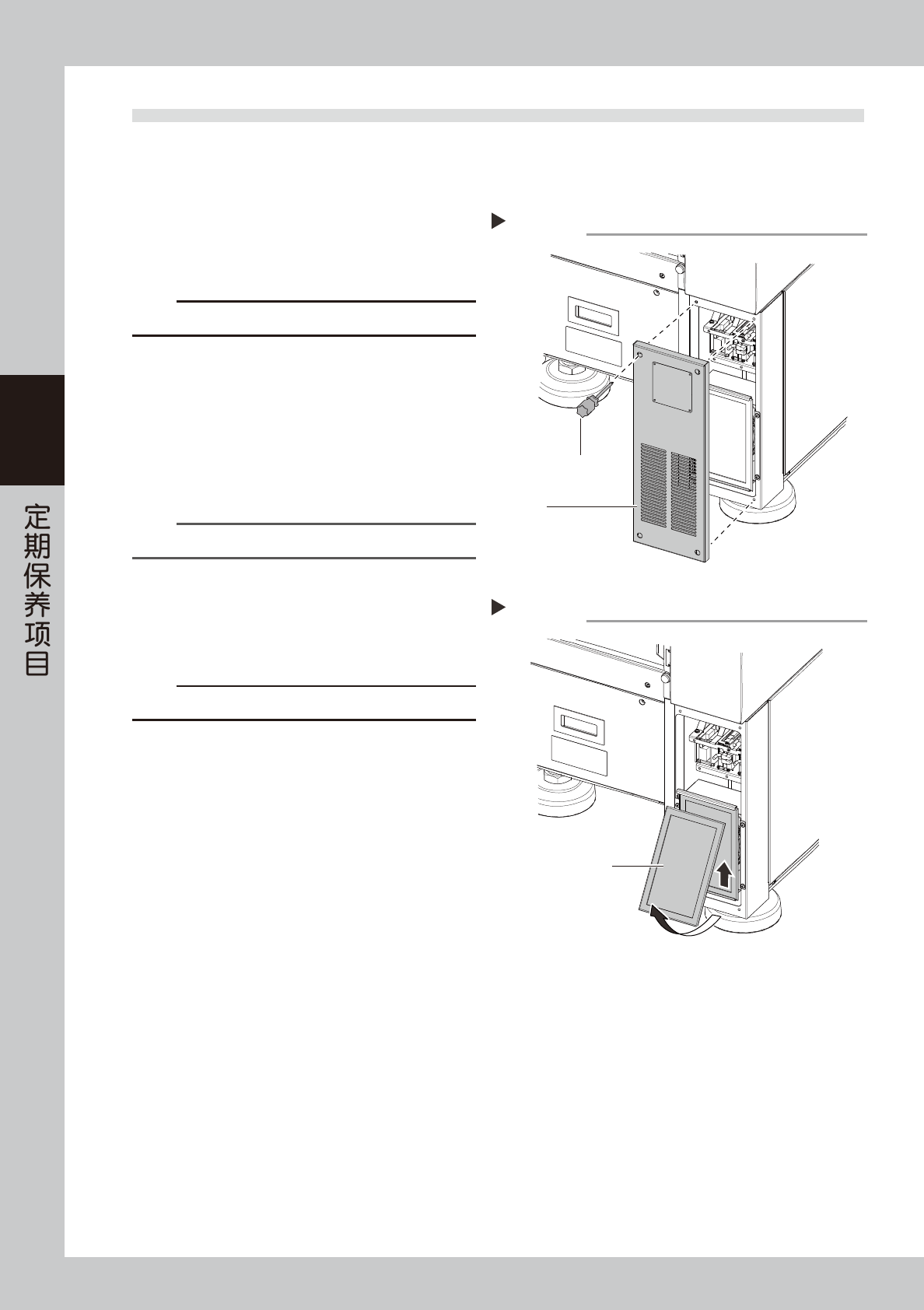

打开盖板
Step 1
十字螺丝刀
盖板
(贴片机背面右下部)
55379-KMK-00
拆卸过滤网
Step 2
过滤网
55380-KMK-00
