3-57
3

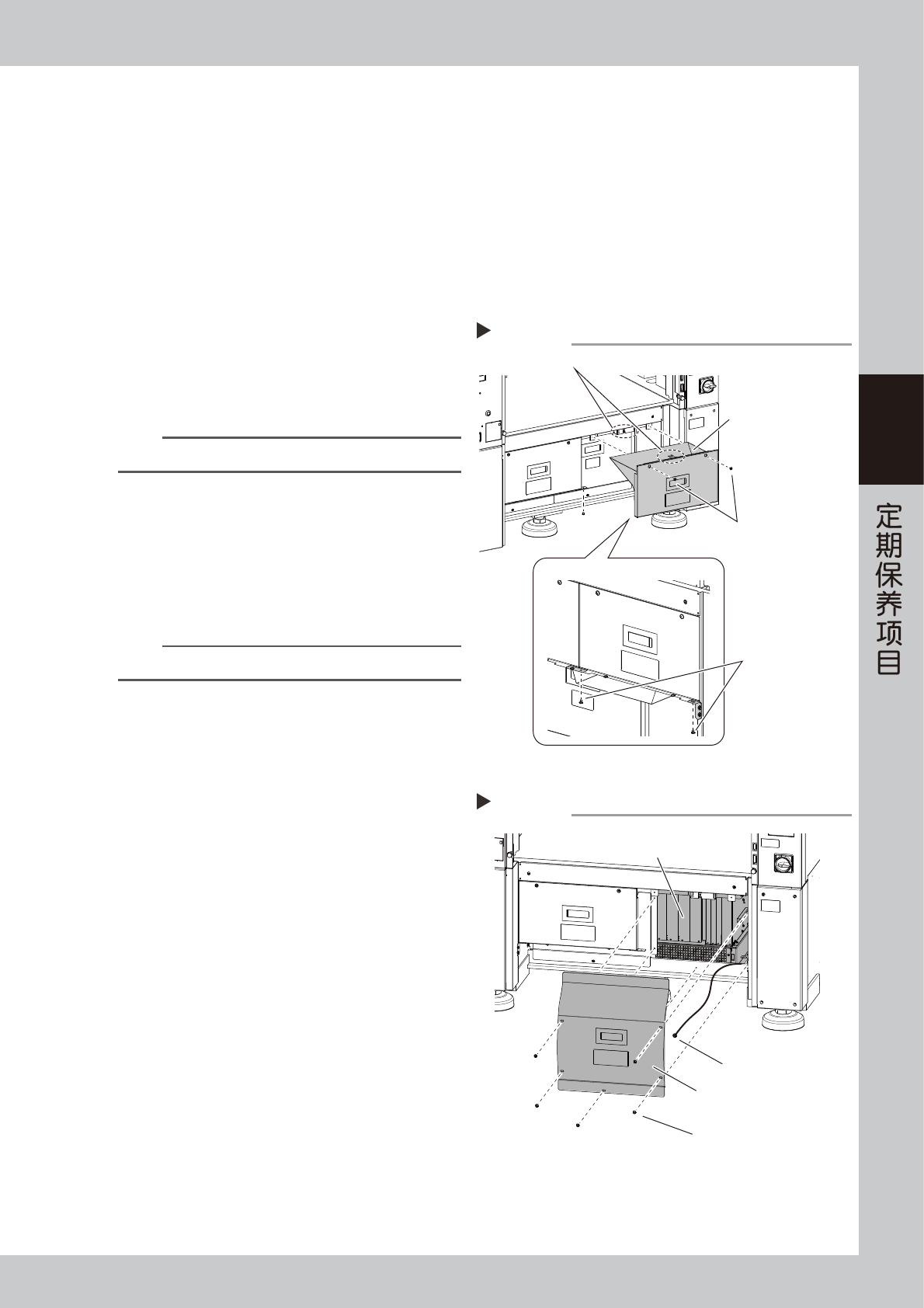

5.5.2 控制箱部用吸气扇过滤网的清洁
控制贴片机的控制箱部也装有吸气扇与过滤网。虽然贴片机的使用状况会有所不同，但一般 1 年需清洁 1 次过滤网。
■ 贴片机盖板的规格
贴片机盖板根据一次性换料车、固定送料器架等贴片机的规格不同会有所不同。此处，以配备一次性换料车、切带机的机型
为例介绍拆卸贴片机右前侧的盖板清洁过滤网的步骤。在此虽然只介绍拆卸右前侧的盖板，但若前侧没有 cATS10 或 sATS30
时，可以同时拆卸左前侧的盖板以提高作业效率。
1
切断贴片机的电源。
1. 使用一次性换料车的机型，需将前侧的料车从贴片机上拆下。
2. 退出应用软件之后，关闭贴片机的电源。
2
拆卸切带机的盖板。
1. 用十字螺丝刀拆卸切带机盖板 ( 右前侧 ) 的固
定螺丝。
2. 将切带机的盖板拉出取下。
n
要点
切带机的盖板带联锁锁具。
3
拆卸内侧盖板。
1. 用十字螺丝刀拆卸内侧盖板 ( 右前侧 ) 的固定
螺丝。
2. 拆下内侧盖板。
3. 内侧盖板的里侧连接有地线。用十字螺丝刀拆
卸固定地线的螺丝。
n
要点
固定地线的螺丝带有菊花垫片，拆卸时注意不要丢失。
4
清洁控制箱周围。
若控制箱周围积有尘屑等时，需在拆卸过滤网之前
用吸尘器等吸取干净。
拆卸切带机的盖板
Step 2
切带机盖板 (右前侧)
盖板下侧
盖板下侧的固定螺丝
盖板固定螺丝
联锁锁具
55381-KMK-00
拆卸内侧盖板
Step 3
内侧盖板 (右前侧)
内侧盖板固定螺丝
控制箱
地线的固定螺丝
55382-KMK-00
3-58
3
5

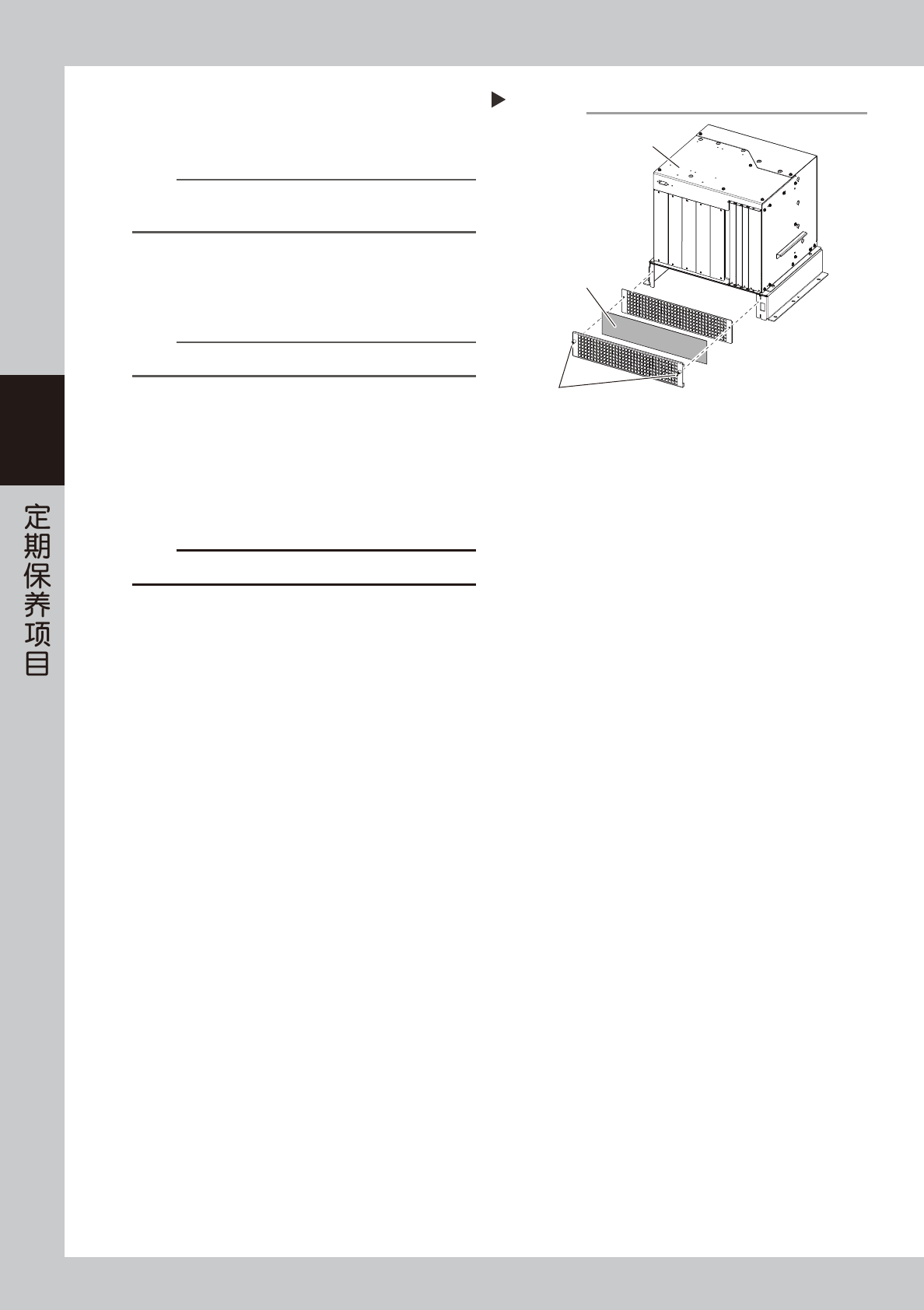

拆卸过滤网。
用手旋松过滤网的固定螺丝，将过滤网从控制箱上
取下。
n
要点
控制箱接线较多，若不方便拆卸过滤网，可以根据需要拆卸
接线。
6
清洁过滤网。
过滤网夹在 2 张夹板之间，从夹板中取出之后，用
吸尘器或吸气工具清除过滤网上的脏污。
n
要点
若脏污无法除去或过滤网已老化时，请换上新的过滤网。
7
将过滤网装回原位。
按照与拆卸时相反的步骤将过滤网装回控制箱。
8
将盖板装回原位。
1. 安装内侧的盖板。
2. 安装切带机的盖板。
c
注意
安装盖板时，注意不要使接线类被夹住。
拆卸过滤网
Step 5
控制箱
过滤网
过滤网的固定螺丝
55383-KMK-00
3-59
3

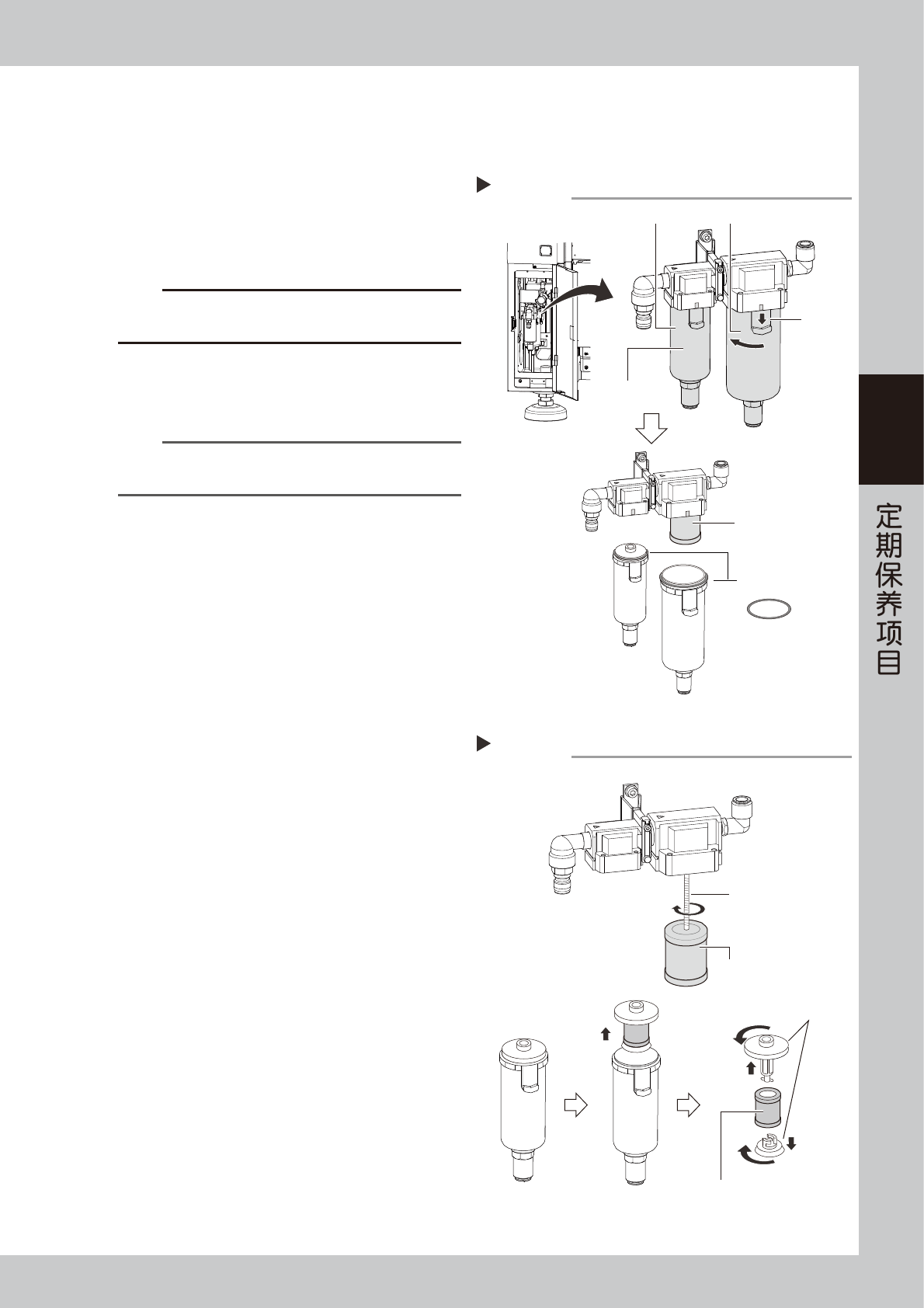

5.5.3 气、雾滤芯的更换与过滤杯的清洁
本机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。为保障作业安全，请务必先拆下与气源连接的空气连接器。
1
拆卸空气连接器。
1. 将 [ 供气 / 排气 ] 开关向右 (EXH) 旋转，切断供
气。
2. 拆下与气源连接部连接的空气连接器。
c
注意
拆下空气连接器时，会发出很大的排气声，还可能会有油、水、
不纯物等飞溅出来，请注意安全。
2
检查过滤杯内部。
检查过滤杯中是否有油或水。若有，需按照下列
Step3 〜 5 的步骤清洗过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，
排水阀会自动排出。建议预先在排水阀下端接好排水软管。
3
拆卸过滤杯。
边向下按住过滤杯的按钮，边将过滤杯向左转动
45 度之后，将过滤杯向下拔出。
此时，空气滤芯将会连同过滤杯一起被拔出。
4
检查滤芯的状态。
油雾滤芯 ：
油雾滤芯由螺杆固定在过滤器端盖侧。将油雾
滤芯向右图所示箭头方向转动拆下。
空气滤芯 ：
空气滤芯装在过滤杯内，夹在上下侧夹件之间。
将上侧夹件连同滤芯向上拔出。再如右图所示，
转动上下侧夹件拆出滤芯。
确认滤芯没有脏污，网眼也没有被堵塞。
若有，请换上易耗件列表中的新滤芯。
5
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
Step 3
过滤杯用O型圈
油雾滤芯
拆卸过滤杯
过滤杯
空气过滤器 油雾过滤器
按钮
55384-KMK-00
油雾滤芯
拆卸滤芯与确认滤芯的状态
Step 4
空气滤芯
由螺杆固定
■ 油雾滤芯
■ 空气滤芯
上下侧夹件
55385-KMK-00
