4-1
4
1.静电消除器
静电消除器的放电针 ( 电极 ) 长期使用会被磨损变短，这会导致消除静电的能力减弱。为保持良好的除静电效果 ,
需要定期对静电消除器进行清洁。

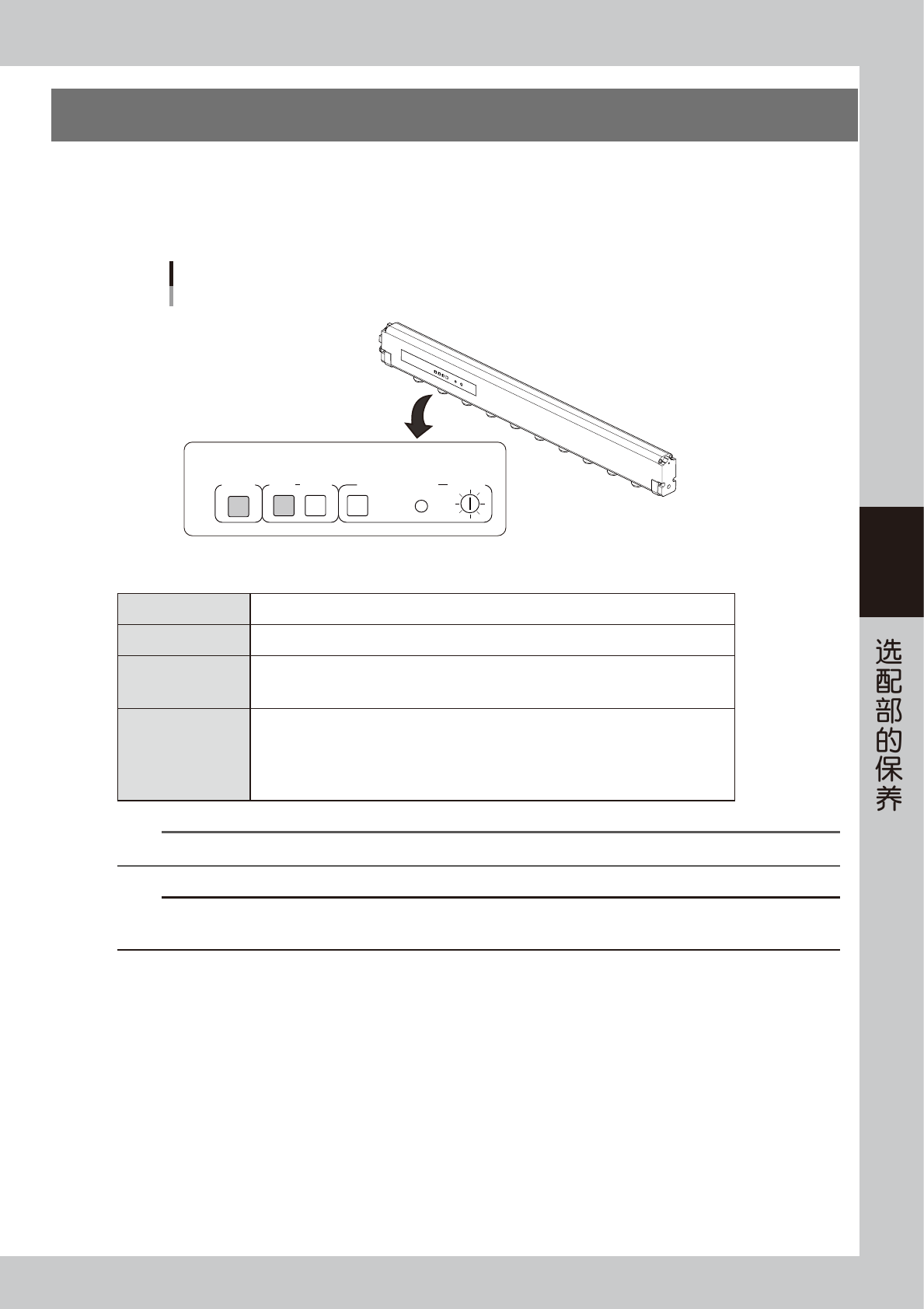

■ 静电消除器的 LED 显示
静电消除器
指示器
静电消除器的指示器
POWER ALARMRUN
CLEANING
RESET
CLEANING TIMER
T SELECT
55400-KMK-00
■ 静电消除器 LED 的显示内容
POWER 正常接通电源时，绿色 LED 亮灯。
RUN 正常运行时，绿色 LED 亮灯。
ALARM
因放电针脏污而异常放电或放电针老化，以及静电消除器内部发生异常时，红色 LED 亮灯。
贴片机侧也会报警。
CLEANING TIMER
转动“T.SELECT”调节器设定定时进行清洁。
只要超过了设定的时间，“CLEANING”的黄色 LED 就会亮灯。
按 [RESET] 按钮，可以使亮着的黄灯熄灯。
※ 贴片机出厂时未设定定时清洁。
n
要点
静电消除器的除电性能，根据除电对象的基板、元件的材质、形状不同会有所不同。因此，并不以此保证可以完全消除静电。
c
注意
静电消除器的放电针前端带电。若打开贴片机的机盖，静电消除器的电源将自动被切断。在机内进行维护保养等作业时，请勿直接
用手触摸放电针的前端部。
4-2
4

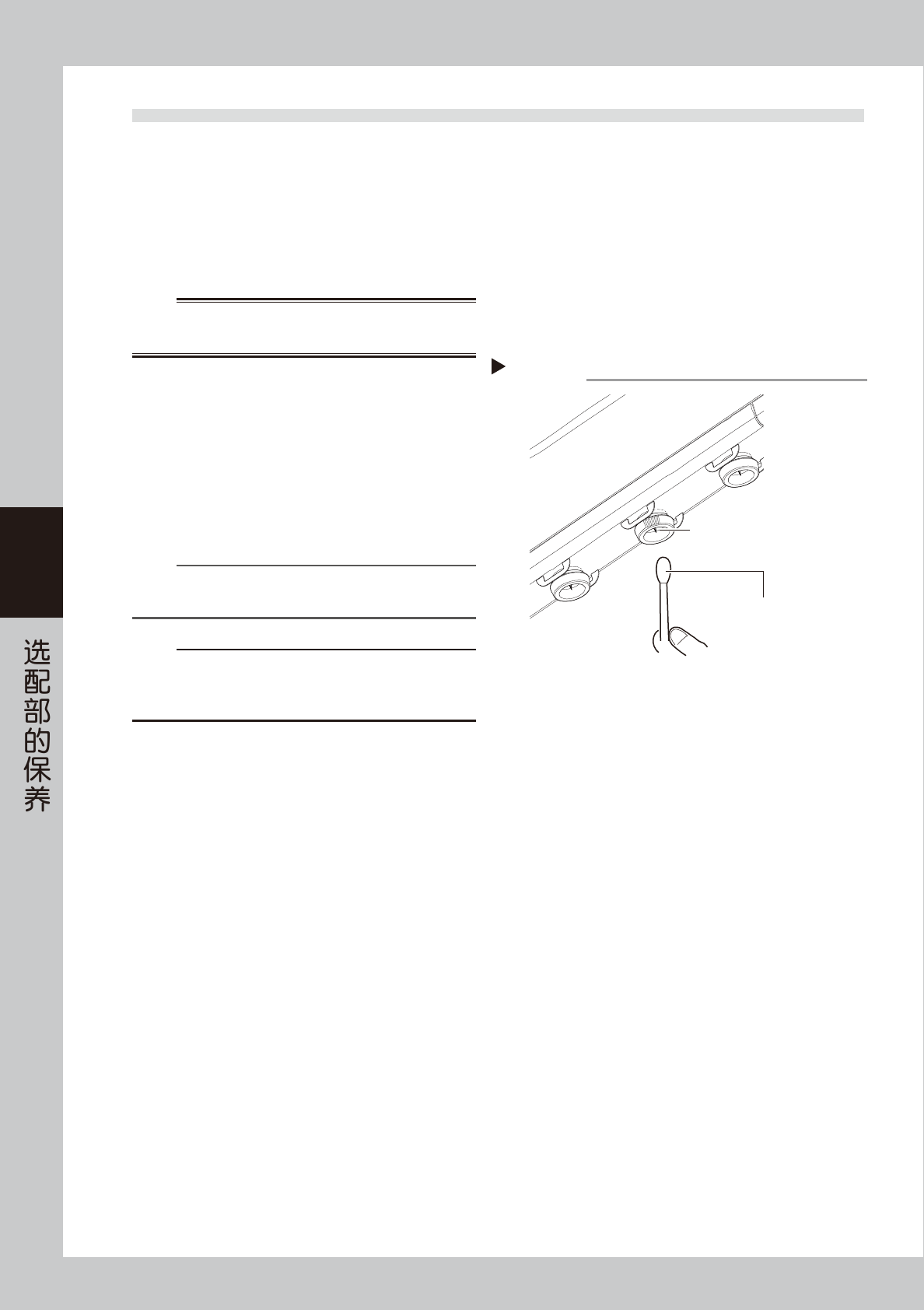

1.1 放电针的清洁 ( 每月 )
每月或红色 LED 亮灯时，需对静电消除器的放电针进行清洁。
下面，介绍清洁放电针的方法。
1
e
切断静电消除器的电源。
1. 按急停按钮，打开贴片机的机盖，静电消除器
的电源将自动被切断。
2. 确认静电消除器的“POWER”绿色 LED 已熄灯。
w
警告
切断电源之后，请勿立即触摸放电针。因为断电后短时间内
仍有电流残留，非常危险。
2
切断供气。
打开设备正面左上的盖板，将 [ 供气 / 排气 ] 开关
向右 (EXH) 旋转，切断供气。
3
清洁放电针。
1. 用浸有少量 IPA( 或无水酒精 ) 的棉棒擦拭放电
针。
2. 擦拭干净之后，使其自然晾干。
n
要点
也可以拆下放电针组件之后清洁放电针。关于放电针的拆装
方法，请参照本章后述“1.2 放电针的更换 (2 年 )”。
c
注意
拆下放电针组件进行清洁时，请勿将放电针组件浸泡在 IPA
等溶液中。因为若在内部残留有 IPA 的状态下施加高压，可
能会损坏静电消除器。
4
确认静电消除器的运行动作。
1. 将设备左上部的 [ 供气 / 排气 ] 开关向左旋转，
接通供气。
2. 关闭设备的正面机盖，将操作面板上的急停按
钮向右转动之后，按 [READY ( 准备就绪 )] 按钮。
3. 确认静电消除器的“POWER”绿色 LED 已亮灯，
且未发生错误。
清洁放电针
Step 3
放电针
浸有IPA(或无水酒精)的棉棒
55401-KMK-00
4-3
4

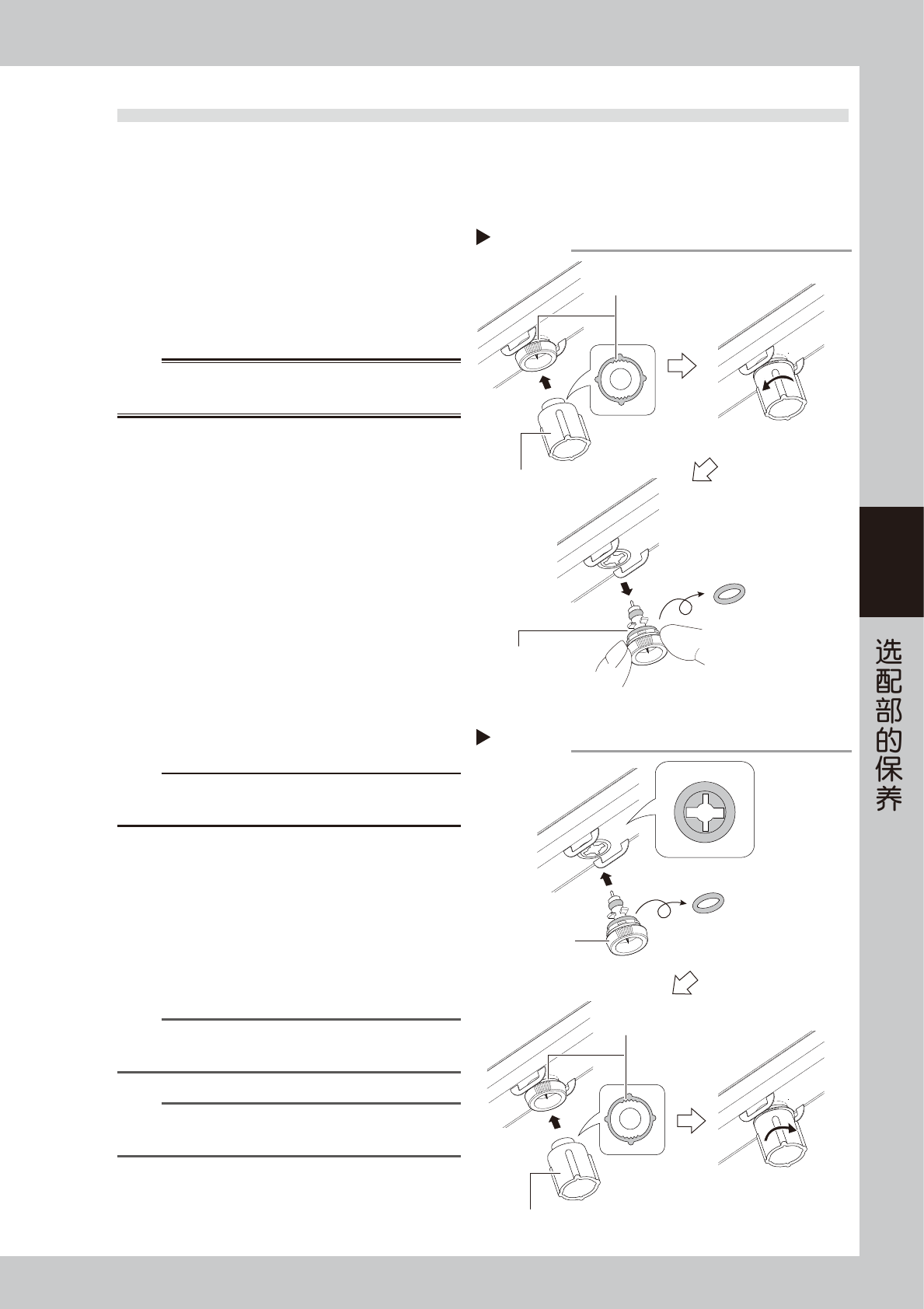

1.2 放电针的更换 (2 年 )
若参照本章前述“1.1 放电针的清洁 ( 每月 )”对放电针进行了清洁，仍然发生错误时，需要更换放电针组件
(KJX-M83P1-00X ：NEEDLE SPARE SET, 5 个 / 盒 )。此外，每 2 年也需要更换 1 次放电针组件。1 个静电消除器
装有 10 个放电针组件。前后侧都配备固定送料器架的贴片机，前后侧各装有 1 个静电消除器，更换时 1 台贴片机
需要 20 个放电针组件，即需要购买 4 盒。
1
e
切断静电消除器的电源。
1. 按急停按钮之后，打开设备正面的机盖，棒型
静电消除器的电源将自动被切断。
2. 确认棒型静电消除器的“POWER”绿色 LED 已
熄灯。
w
警告
切断电源之后，请勿立即触摸放电针。因为断电后短时间内
仍有电流残留，非常危险。
2
切断供气。
打开设备正面左上的盖板，将 [ 供气 / 排气 ] 开关
向右 (EXH) 旋转，切断供气。
3
拆卸放电针组件。
1. 将静电消除器附带的拆装工具对准放电针组件
的槽部插入。
2. 将拆装工具按逆时针方向转动 1/8 圈。
3. 拔出放电针组件。
4
安装新的放电针组件。
1. 将新的放电针组件对准静电消除器侧的槽部插
入，注意方向。
2. 再将拆装工具对准新的放电针组件的槽部插入。
3. 将拆装工具按顺时针方向转动 1/8 圈固定。
c
注意
放电针组件与静电消除器主体之间有 O 型圈。安装新的放电
针组件时，注意不要漏装 O 型圈。
5
确认静电消除器的运行动作。
1. 将设备正面左上部的 [ 供气 / 排气 ] 开关向左旋
转，接通供气。
2. 关闭设备的正面机盖，将操作面板上的急停按
钮向右转动之后，按 [READY ( 准备就绪 )] 按钮。
3. 确认静电消除器的“POWER”绿色 LED 已亮灯，
且未发生错误。
n
要点
若更换了放电针组件仍然发生错误时，请与销售代理商或直
接与本公司联系。
n
要点
关于静电消除器的详细规格，请参阅静电消除器生产厂商的
使用说明书。
拆卸放电针组件
Step 3
对准槽部
注意不要使O型圈脱落
拆装工具
放电针组件
55402-KMK-00
安装放电针组件
Step 4
对准槽部
拆装工具
新的放电针组件
注意方向
注意不要使O型圈脱落
55403-KMK-00
