5-3 5 2. 加油位置与加油频率 2.1 X 轴 X轴的加油位置 滚珠丝杆、导轨 X轴滚珠丝杆部 润滑油注油嘴 X轴导轨部 上侧润滑油注油嘴 X轴导轨部 上侧润滑油注油嘴 X轴导轨部 下侧润滑油注油嘴 X轴导轨部 下侧润滑油注油嘴 润滑油枪 ： 用手涂抹 ： 加油部位 润滑油种类 加油位置 频率 加油方法 滚珠丝杆 NSL 1 ( 各工作台 ) 1次/月 润滑油枪 ： 标准枪嘴 (φ10mm) 导轨 NSL 4 ( 各工作台 …
5-2
5
1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适用的枪嘴。本机使用润滑油枪添加的润滑油只
有 NSL 润滑油。
润滑油枪
润滑油枪
30°弯折型枪嘴
标准枪嘴
将枪嘴插入此处
软管型枪嘴
30°
前端部外径 φ14前端部外径 φ10前端部外径 φ5
55500-KMK-00
c
注意
各种润滑油必须分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致设备性能降低。
5-3
5

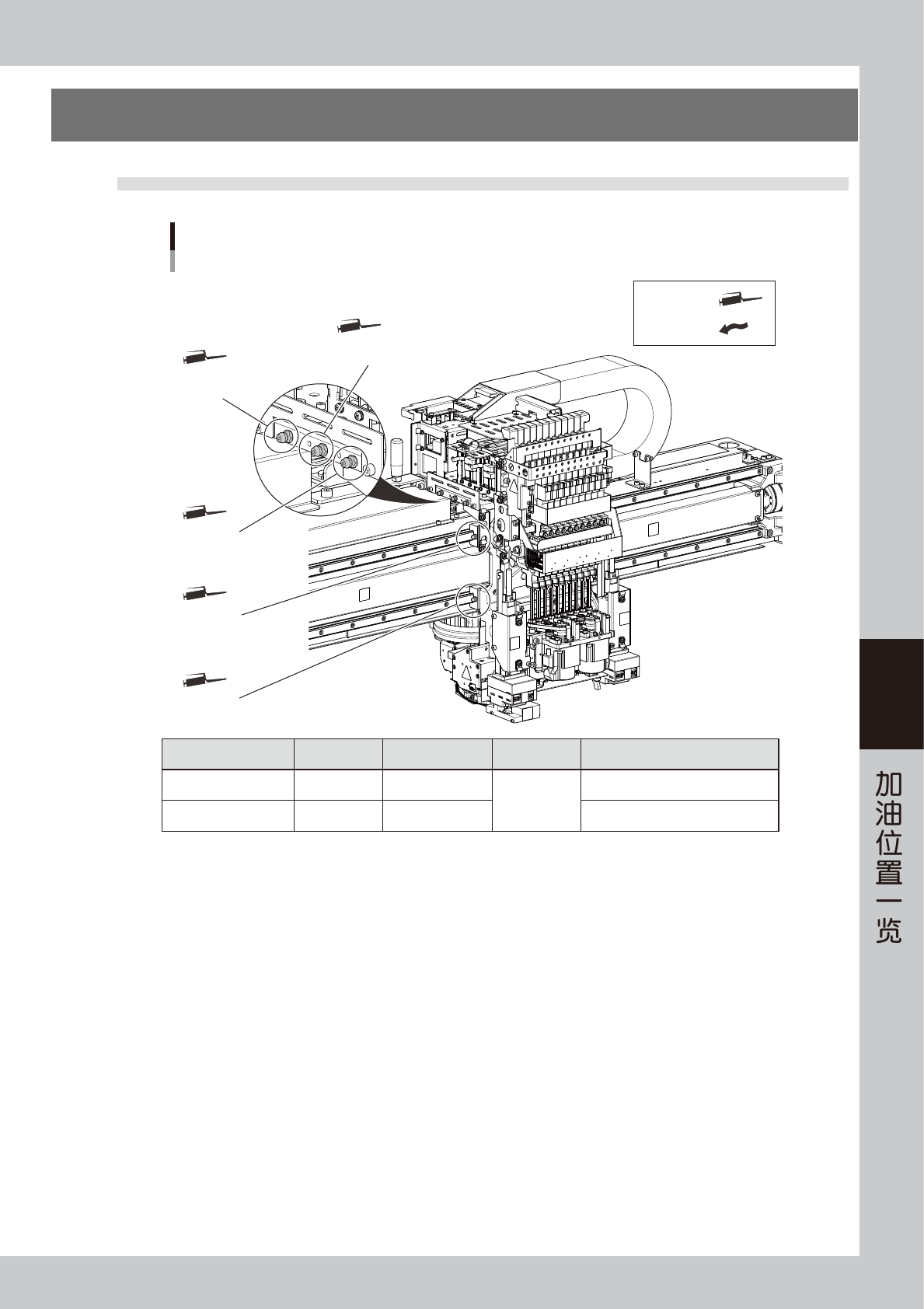

2.加油位置与加油频率
2.1 X 轴
X轴的加油位置
滚珠丝杆、导轨
X轴滚珠丝杆部
润滑油注油嘴
X轴导轨部
上侧润滑油注油嘴
X轴导轨部
上侧润滑油注油嘴
X轴导轨部
下侧润滑油注油嘴
X轴导轨部
下侧润滑油注油嘴
润滑油枪 ：
用手涂抹 ：
加油部位 润滑油种类 加油位置 频率 加油方法
滚珠丝杆 NSL
1
( 各工作台 )
1次/月
润滑油枪 ：标准枪嘴 (φ10mm)
导轨 NSL
4
( 各工作台 ) 润滑油枪 ：标准枪嘴 (φ10mm)
55501-KMK-00
5-4
5
2.2 Y 轴
n
要点
YSM20R 贴片机有 Type PV (Premium Version) 与 Type SV (Standard Version) 两种类型。Type PV 与 Type SV 在 Y 轴导轨的结
构与润滑油注油嘴的大小上有所不同。
2.2.1 YSM20R Type PV
Y轴的加油位置
YSM20R Type PV
润滑油枪 ：
用手涂抹 ：
Y轴导轨部
润滑油注油嘴
加油部位 润滑油种类 加油位置 频率 加油方法
导轨 NSL
6
( 各工作台 ) 1次/月 润滑油枪 ：标准枪嘴 (φ10mm)
55502-KMK-00
