5-5 5 2.2.2 YSM20R Type SV Y轴的加油位置 YSM20R Type SV 润滑油枪 ： 用手涂抹 ： Y轴导轨部 润滑油注油嘴 加油部位 润滑油种类 加油位置 频率 加油方法 导轨 NSL 6 ( 各工作台 ) 1次/月 润滑油枪 ： 弯折型枪嘴 (φ5mm) 55502-KMK-00
5-4
5
2.2 Y 轴
n
要点
YSM20R 贴片机有 Type PV (Premium Version) 与 Type SV (Standard Version) 两种类型。Type PV 与 Type SV 在 Y 轴导轨的结
构与润滑油注油嘴的大小上有所不同。

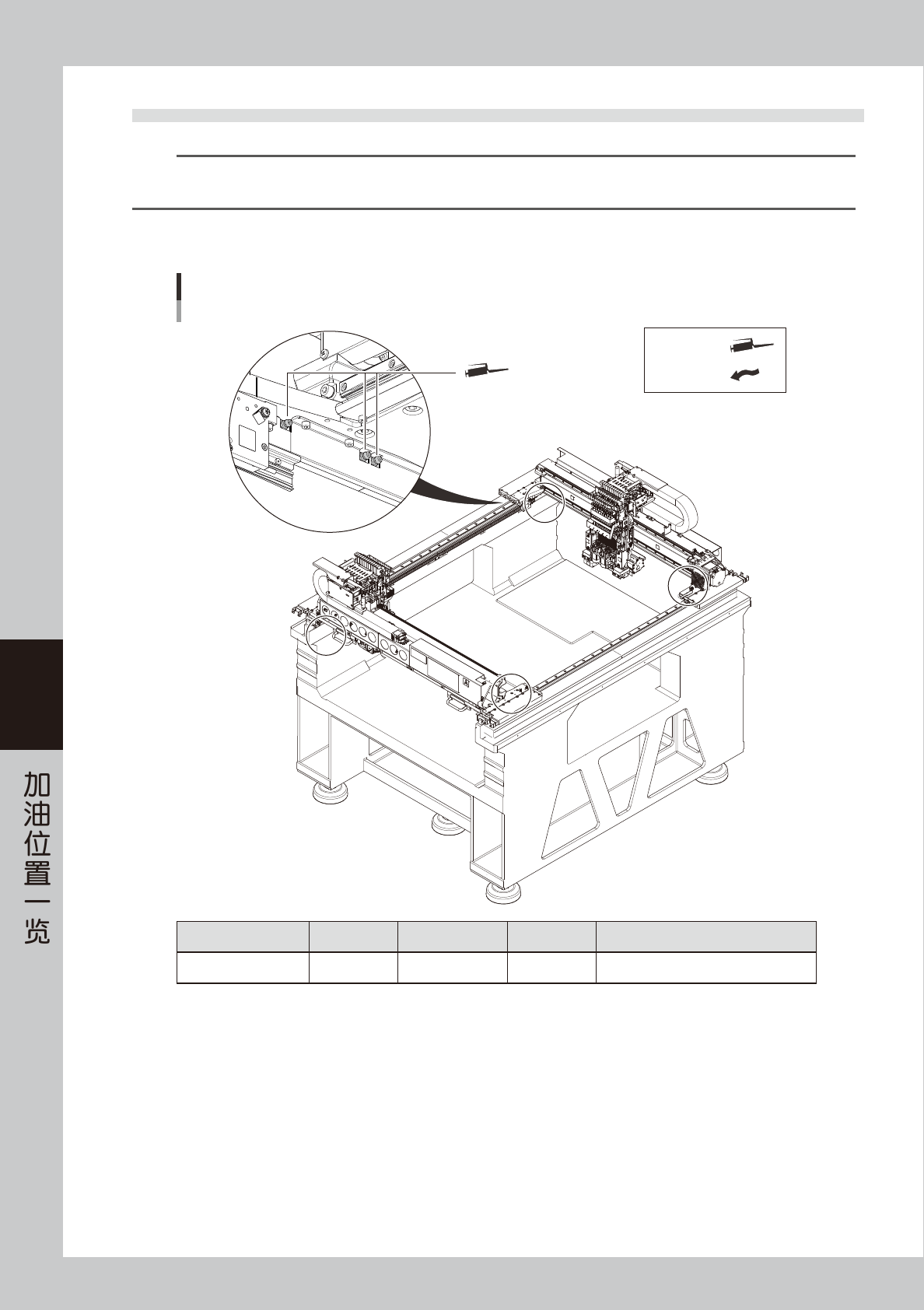

2.2.1 YSM20R Type PV
Y轴的加油位置
YSM20R Type PV
润滑油枪 ：
用手涂抹 ：
Y轴导轨部
润滑油注油嘴
加油部位 润滑油种类 加油位置 频率 加油方法
导轨 NSL
6
( 各工作台 ) 1次/月 润滑油枪 ：标准枪嘴 (φ10mm)
55502-KMK-00
5-5
5

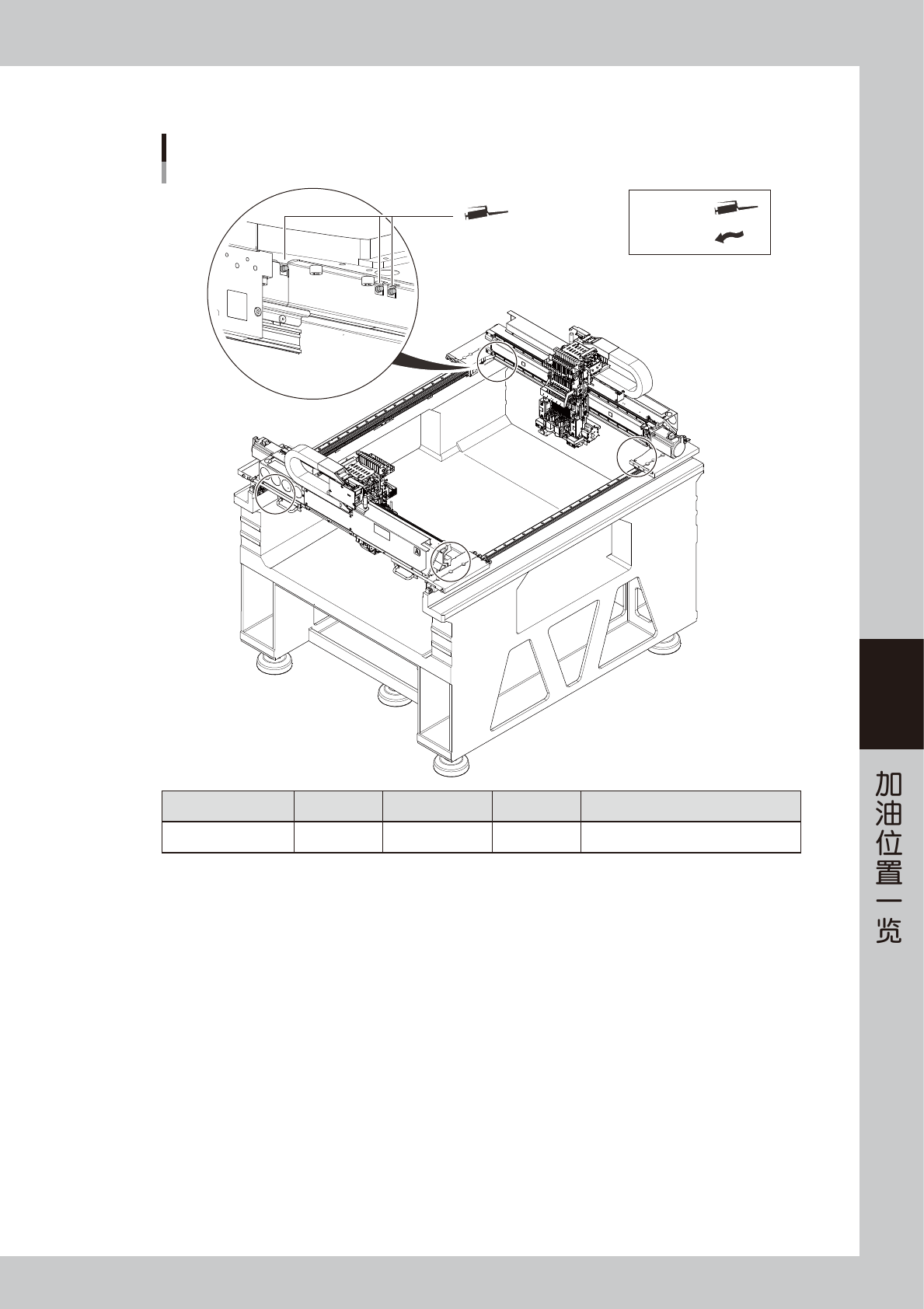

2.2.2 YSM20R Type SV
Y轴的加油位置
YSM20R Type SV
润滑油枪 ：
用手涂抹 ：
Y轴导轨部
润滑油注油嘴
加油部位 润滑油种类 加油位置 频率 加油方法
导轨 NSL
6
( 各工作台 ) 1次/月 润滑油枪 ：弯折型枪嘴 (φ5mm)
55502-KMK-00
5-6
5

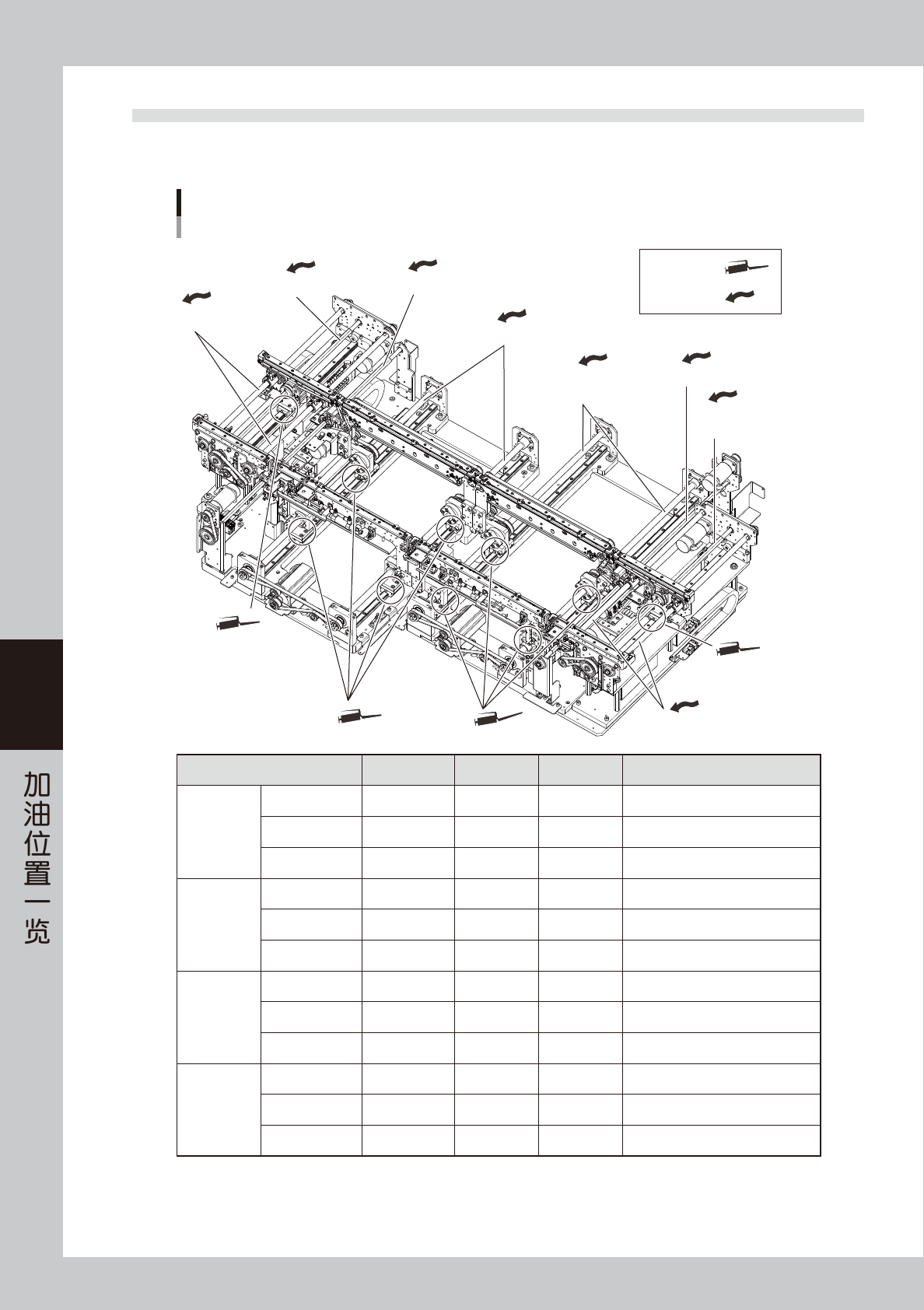

2.3 W 轴 (U 轴 )
2.3.1 双段输送台机型
W轴(U轴)的加油位置
YSM20R 双段输送台机型
润滑油枪 ：
用手涂抹 ：
W4轴 导轨部
W2轴
滚珠丝杆部
W4轴 六角轴
W1轴 滚珠丝杆
W4轴 滚珠丝杆部
W3轴 滚珠丝杆部
W1轴
六角轴
W1轴 导轨部
W2轴 导轨部
W3轴 导轨部
W2轴 六角轴
W3轴 六角轴
加油部位 润滑油种类 加油位置 频率 加油方法
W1 轴
滚珠丝杆
NSL 2 1
次
/
年 用手涂抹
导轨
NSL 1 1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
W2 轴
(U1 轴 )
滚珠丝杆
NSL
2
1
次
/
年 用手涂抹
导轨
NSL
4
1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
W3 轴
(U2 轴 )
滚珠丝杆
NSL
2
1
次
/
年 用手涂抹
导轨
NSL
4
1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
W4 轴
滚珠丝杆
NSL
2
1
次
/
年 用手涂抹
导轨
NSL
1
1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
55503-KMK-20
