5-6 5 2.3 W 轴 (U 轴 ) 2.3.1 双段输送台机型 W轴(U轴)的加油位置 YSM20R 双段输送台机型 润滑油枪 ： 用手涂抹 ： W4轴 导轨部 W2轴 滚珠丝杆部 W4轴 六角轴 W1轴 滚珠丝杆 W4轴 滚珠丝杆部 W3轴 滚珠丝杆部 W1轴 六角轴 W1轴 导轨部 W2轴 导轨部 W3轴 导轨部 W2轴 六角轴 W3轴 六角轴 加油部位 润滑油种类 加油位置 频率 加油方法 W1 轴 滚珠丝杆 NSL 2 1…
5-5
5
2.2.2 YSM20R Type SV
Y轴的加油位置
YSM20R Type SV
润滑油枪 ：
用手涂抹 ：
Y轴导轨部
润滑油注油嘴
加油部位 润滑油种类 加油位置 频率 加油方法
导轨 NSL
6
( 各工作台 ) 1次/月 润滑油枪 ：弯折型枪嘴 (φ5mm)
55502-KMK-00
5-6
5
2.3 W 轴 (U 轴 )
2.3.1 双段输送台机型
W轴(U轴)的加油位置
YSM20R 双段输送台机型
润滑油枪 ：
用手涂抹 ：
W4轴 导轨部
W2轴
滚珠丝杆部
W4轴 六角轴
W1轴 滚珠丝杆
W4轴 滚珠丝杆部
W3轴 滚珠丝杆部
W1轴
六角轴
W1轴 导轨部
W2轴 导轨部
W3轴 导轨部
W2轴 六角轴
W3轴 六角轴
加油部位 润滑油种类 加油位置 频率 加油方法
W1 轴
滚珠丝杆
NSL 2 1
次
/
年 用手涂抹
导轨
NSL 1 1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
W2 轴
(U1 轴 )
滚珠丝杆
NSL
2
1
次
/
年 用手涂抹
导轨
NSL
4
1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
W3 轴
(U2 轴 )
滚珠丝杆
NSL
2
1
次
/
年 用手涂抹
导轨
NSL
4
1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
W4 轴
滚珠丝杆
NSL
2
1
次
/
年 用手涂抹
导轨
NSL
1
1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
55503-KMK-20
5-7
5

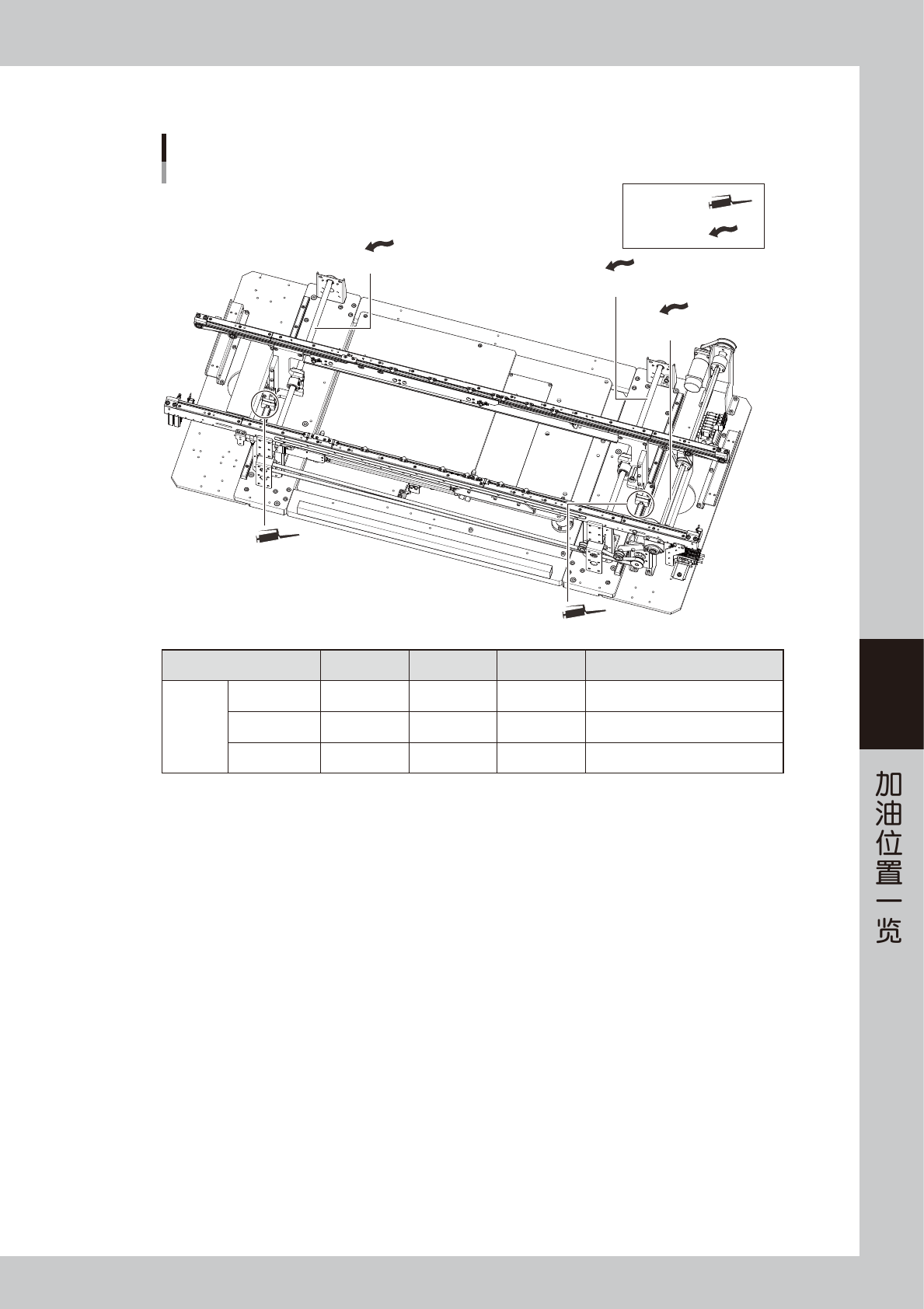

2.3.2 单轨机型
W轴的加油位置
YSM20R 单轨机型
润滑油枪 ：
用手涂抹 ：
W轴 滚珠丝杆部
W轴 六角轴
W轴 导轨部
W轴 导轨部
W轴 滚珠丝杆部
加油部位 润滑油种类 加油位置 频率 加油方法
W 轴
滚珠丝杆
NSL 2 1
次
/
年 用手涂抹
导轨
NSL 2 1
次
/
年 润滑油枪 ：弯折型枪嘴 (φ5mm)
六角轴
NSL
1
1
次
/
年 用手涂抹
55504-KMK-00
