5-9 5 2.4.2 单轨机型 PU轴的加油位置 YSM20R 单轨机型 润滑油枪 ： 用手涂抹 ： PU轴 滚珠丝杆部 加油部位 润滑油种类 加油位置 频率 加油方法 PU 轴 滚珠丝杆 NSL 2 1 次 / 3 个月 用手涂抹 55506-KMK-00
5-8
5

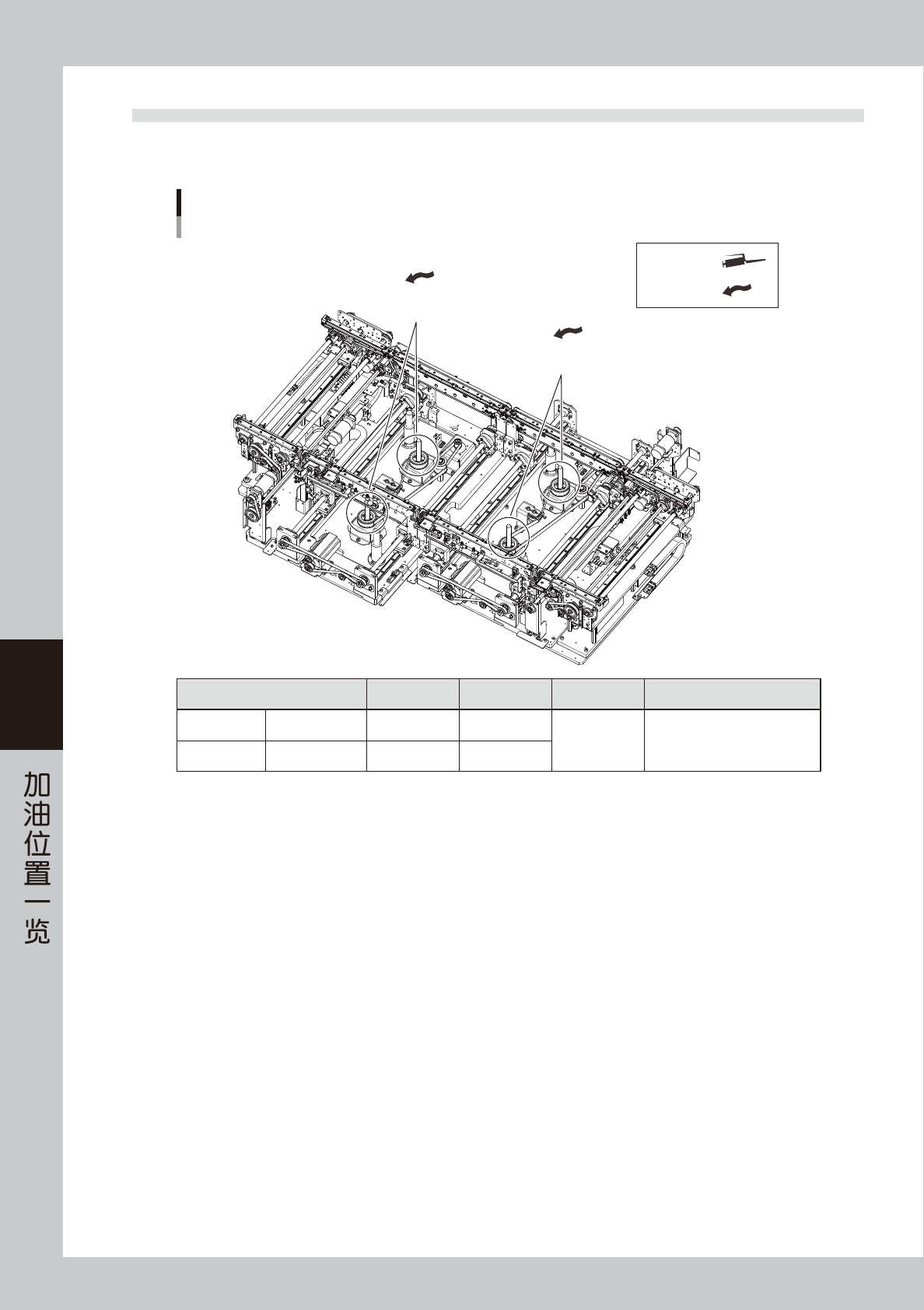

2.4 顶板 (PU) 轴
2.4.1 双段输送台机型
PU轴的加油位置
YSM20R 双段输送台机型
润滑油枪 ：
用手涂抹 ：
PU轴 滚珠丝杆部
(输送台 1)
PU轴 滚珠丝杆部
(输送台 2)
加油部位 润滑油种类 加油位置 频率 加油方法
输送台 1 滚珠丝杆
NSL
2
1
次
/ 3
个月 用手涂抹
输送台 2 滚珠丝杆 NSL 2
55505-KMK-00
5-9
5
2.4.2 单轨机型
PU轴的加油位置
YSM20R 单轨机型
润滑油枪 ：
用手涂抹 ：
PU轴 滚珠丝杆部
加油部位 润滑油种类 加油位置 频率 加油方法
PU 轴 滚珠丝杆
NSL
2
1
次
/ 3
个月 用手涂抹
55506-KMK-00
5-10
5
2.5 贴装头单元部
2.5.1 HM 贴装头单元
n
要点
HM 贴装头单元的 Z 轴 ( 花键轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。
因此，请根据需要，涂抹一层薄薄的指定润滑油 (NSL) 以防止生锈。
HM贴装头单元的加油位置
润滑油枪 ：
用手涂抹 ：
花键轴
加油部位 润滑油种类 加油位置 频率 加油方法
花键轴 NSL
10
处 / 贴装头单元 根据需要 用手涂抹 ( 薄薄一层 )
55507-KMK-00
