5-1 1 5 2.5.2 FM 贴装头单元 FM贴装头单元的加油位置 润滑油枪 ： 用手涂抹 ： 滚珠丝杆 导轨 花键轴 加油部位 润滑油种类 加油位置 频率 加油方法 滚珠丝杆 NSL 5 处 / 贴装头单元 1 次 / 3 个月 用手涂抹 花键轴 LRL 5 处 / 贴装头单元 1 次 / 3 个月 用手涂抹 导轨 AFF 5 处 / 贴装头单元 1 次 / 3 个月 用手涂抹 55508-KMK-00
5-10
5
2.5 贴装头单元部
2.5.1 HM 贴装头单元
n
要点
HM 贴装头单元的 Z 轴 ( 花键轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。
因此，请根据需要，涂抹一层薄薄的指定润滑油 (NSL) 以防止生锈。

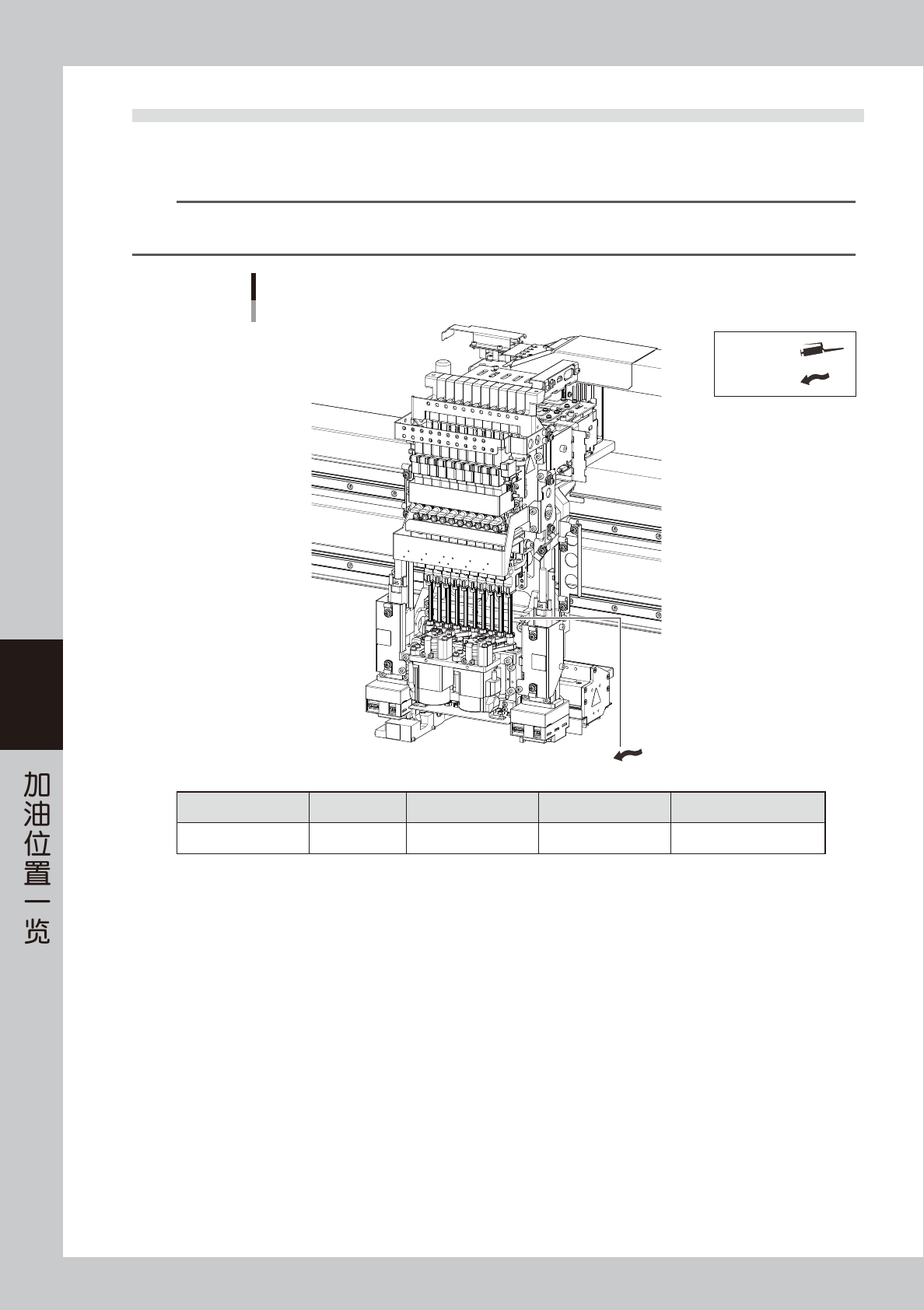

HM贴装头单元的加油位置
润滑油枪 ：
用手涂抹 ：
花键轴
加油部位 润滑油种类 加油位置 频率 加油方法
花键轴 NSL
10
处 / 贴装头单元 根据需要 用手涂抹 ( 薄薄一层 )
55507-KMK-00
5-11
5
2.5.2 FM 贴装头单元

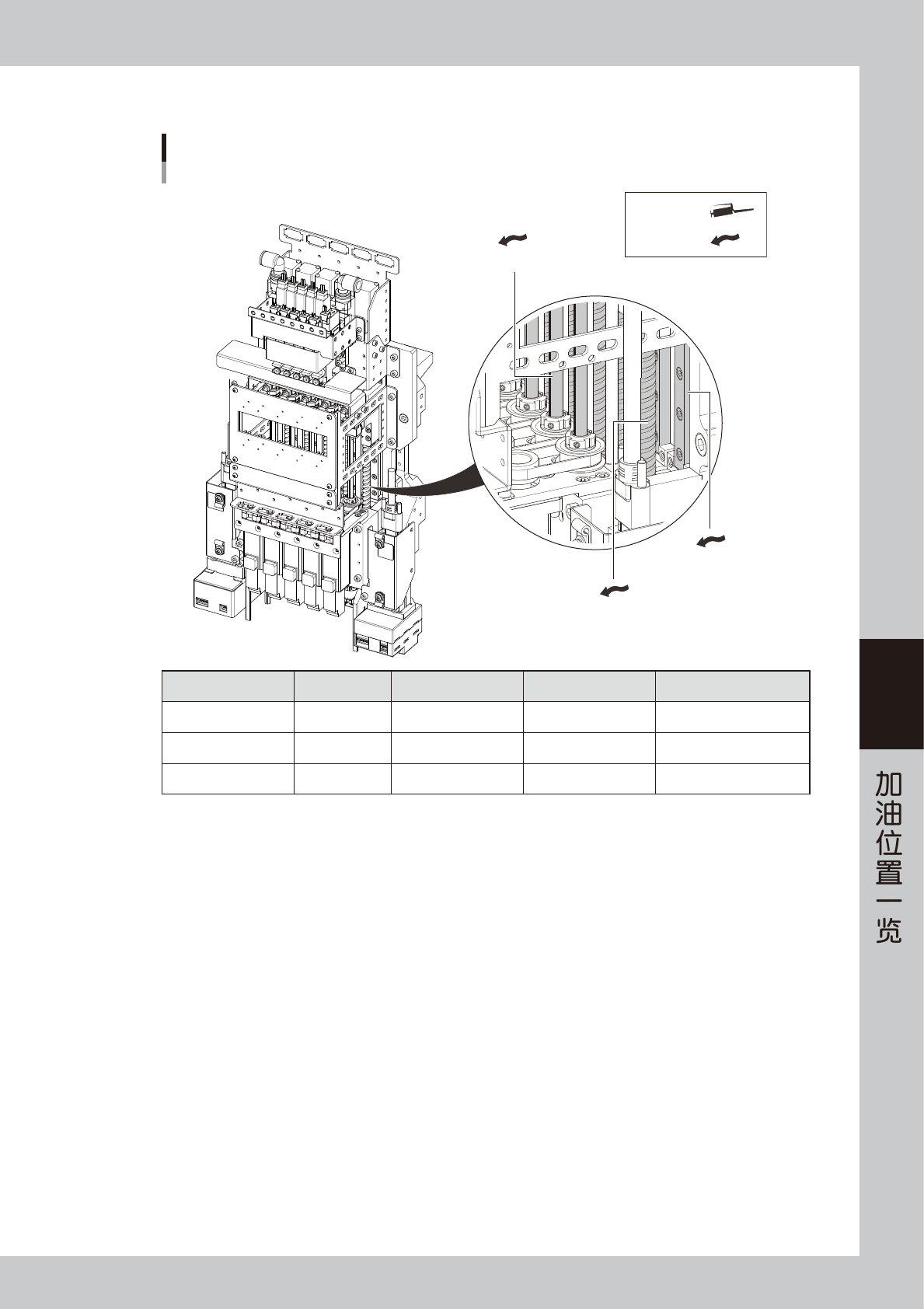

FM贴装头单元的加油位置
润滑油枪 ：
用手涂抹 ：
滚珠丝杆
导轨
花键轴
加油部位 润滑油种类 加油位置 频率 加油方法
滚珠丝杆 NSL
5
处 / 贴装头单元
1
次
/ 3
个月 用手涂抹
花键轴 LRL
5
处 / 贴装头单元
1
次
/ 3
个月 用手涂抹
导轨 AFF
5
处 / 贴装头单元
1
次
/ 3
个月 用手涂抹
55508-KMK-00
第 6 章 易耗件的更换
目录
1. 吸嘴 6-1
1.1 吸嘴前端部与弹簧的更换 6-1
1.2 吸嘴 O 型圈的更换 6-2
2. 吸嘴弹簧片与滚轮锁 6-3
2.1 吸嘴弹簧片的更换 6-3
2.1.1 HM 贴装头的吸嘴弹簧片 6-3
2.1.2 FM 贴装头的吸嘴弹簧片 6-5
2.2 滚轮锁的更换 (FM 贴装头 ) 6-6
3. 贴装头单元部 6-7
3.1 电磁阀类的更换 (HM 贴装头 ) 6-7
3.2 电磁阀类的更换 (FM 贴装头 ) 6-8
4. 传送部 6-9
4.1 传送带的更换 6-9
4.2 传送部电磁阀的更换 6-19
5. 底座部 6-22
5.1 料车夹固部电磁阀的更换 6-22
