第 6 章 易耗件的更换 目录 1. 吸嘴 6-1 1.1 吸嘴前端部与弹簧的更换 6-1 1.2 吸嘴 O 型圈的更换 6-2 2. 吸嘴弹簧片与滚轮锁 6-3 2.1 吸嘴弹簧片的更换 6-3 2.1.1 HM 贴装头的吸嘴弹簧片 6-3 2.1.2 FM 贴装头的吸嘴弹簧片 6-5 2.2 滚轮锁的更换 (FM 贴装头 ) 6-6 3. 贴装头单元部 6-7 3.1 电磁阀类的更换 (HM 贴装头 …
5-11
5
2.5.2 FM 贴装头单元
FM贴装头单元的加油位置
润滑油枪 ：
用手涂抹 ：
滚珠丝杆
导轨
花键轴
加油部位 润滑油种类 加油位置 频率 加油方法
滚珠丝杆 NSL
5
处 / 贴装头单元
1
次
/ 3
个月 用手涂抹
花键轴 LRL
5
处 / 贴装头单元
1
次
/ 3
个月 用手涂抹
导轨 AFF
5
处 / 贴装头单元
1
次
/ 3
个月 用手涂抹
55508-KMK-00
第 6 章 易耗件的更换
目录
1. 吸嘴 6-1
1.1 吸嘴前端部与弹簧的更换 6-1
1.2 吸嘴 O 型圈的更换 6-2
2. 吸嘴弹簧片与滚轮锁 6-3
2.1 吸嘴弹簧片的更换 6-3
2.1.1 HM 贴装头的吸嘴弹簧片 6-3
2.1.2 FM 贴装头的吸嘴弹簧片 6-5
2.2 滚轮锁的更换 (FM 贴装头 ) 6-6
3. 贴装头单元部 6-7
3.1 电磁阀类的更换 (HM 贴装头 ) 6-7
3.2 电磁阀类的更换 (FM 贴装头 ) 6-8
4. 传送部 6-9
4.1 传送带的更换 6-9
4.2 传送部电磁阀的更换 6-19
5. 底座部 6-22
5.1 料车夹固部电磁阀的更换 6-22
6-1
6
1.吸嘴
吸嘴的前端与 O 型圈因长期使用会被磨损，这是导致吸料贴装出错的原因之一。此外，清洗了吸嘴或加了油之后
回弹仍不顺畅时，可能需要更换弹簧。
1.1 吸嘴前端部与弹簧的更换
下面，介绍吸嘴前端部与弹簧的更换方法。
1
e
拆卸吸嘴。
1. 按急停按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用手将需更换前端部或弹簧的对象吸嘴拆下。
2
更换吸嘴前端部或弹簧。
1. 拆卸夹簧。
2. 拔出吸嘴锁定针。
3. 更换吸嘴前端部或弹簧。
4. 用锁定针固定吸嘴前端部。
吸嘴前端部有切槽，需对准切槽插入锁定针。
5. 安装夹簧。
若夹簧有松弛或变形，需换上新的夹簧。
c
注意
请务必参照前述第 1 章“2.1.3 全机型通用”的图，确认吸嘴
主体部上的刻印 ( 例 ：301A、303A) 与吸嘴前端部的型号是否
一致。
c
注意
注意不要使夹簧变形。
3
给回弹部加油。
参照前述第 3 章“1.2.1 吸嘴回弹部的清洁与加油”
给回弹部加油。
4
将吸嘴装回原位。
将吸嘴装回原贴装头。
n
要点
从贴装头上拆下的吸嘴，请务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。

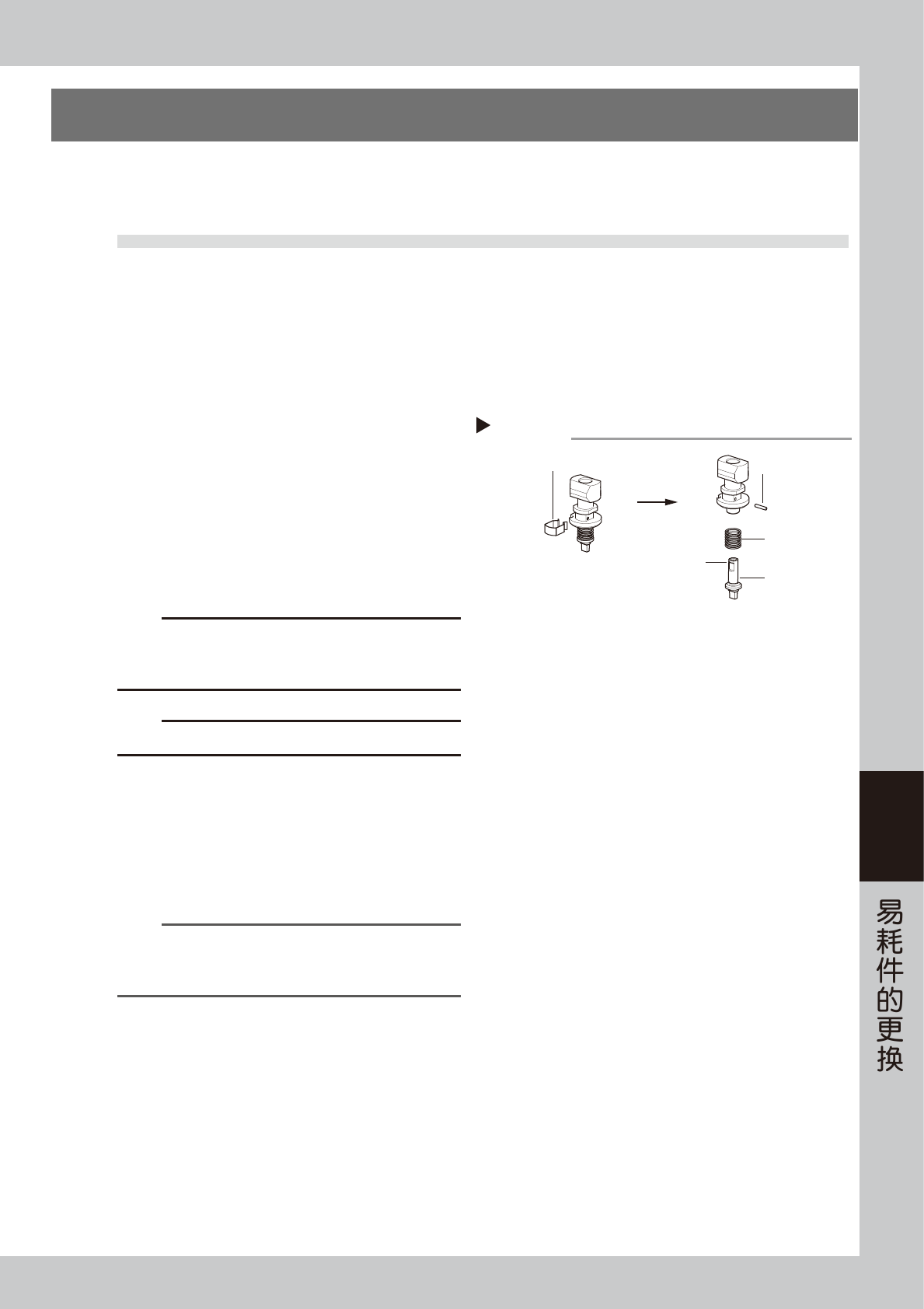

更换吸嘴前端部与弹簧
Step 2
拆卸夹簧
拔出锁定针
弹簧
吸嘴前端部
切槽
55600-KMK-00
