6-4 6 ■ 使用专用安装工具时 安装 HM 贴装头的吸嘴弹簧片时，若使用选购件“吸嘴弹簧片安装工具 (KGS-M8810-00X)”可以更水平对称地安 装弹簧片。 n 要点 若您选购了该专用安装工具，安装吸嘴弹簧片时建议您使用该专用安装工具安装。 下面，介绍使用该专用安装工具安装 HM 贴片头吸嘴弹簧片时的方法。 1 e 拆卸吸嘴。 1. 按急停按钮之后，打开贴片机的正面机盖。 2. 使用一次性换料车的机型，需将料车从贴片机 上拆下…
6-3
6
2.吸嘴弹簧片与滚轮锁
在前述第 3 章“1.1.2吸嘴弹簧片与滚轮锁的点检”中，若点检结果为有问题时，需更换吸嘴弹簧片或滚轮锁。
c
注意
吸嘴弹簧片与滚轮锁，即使只是单侧有问题，更换时也必须成对更换。
2.1 吸嘴弹簧片的更换
下面，介绍更换吸嘴弹簧片的方法。选购有吸嘴弹簧片安装工具时，请参照本章后述“■ 使用专用安装工具时”
的方法。

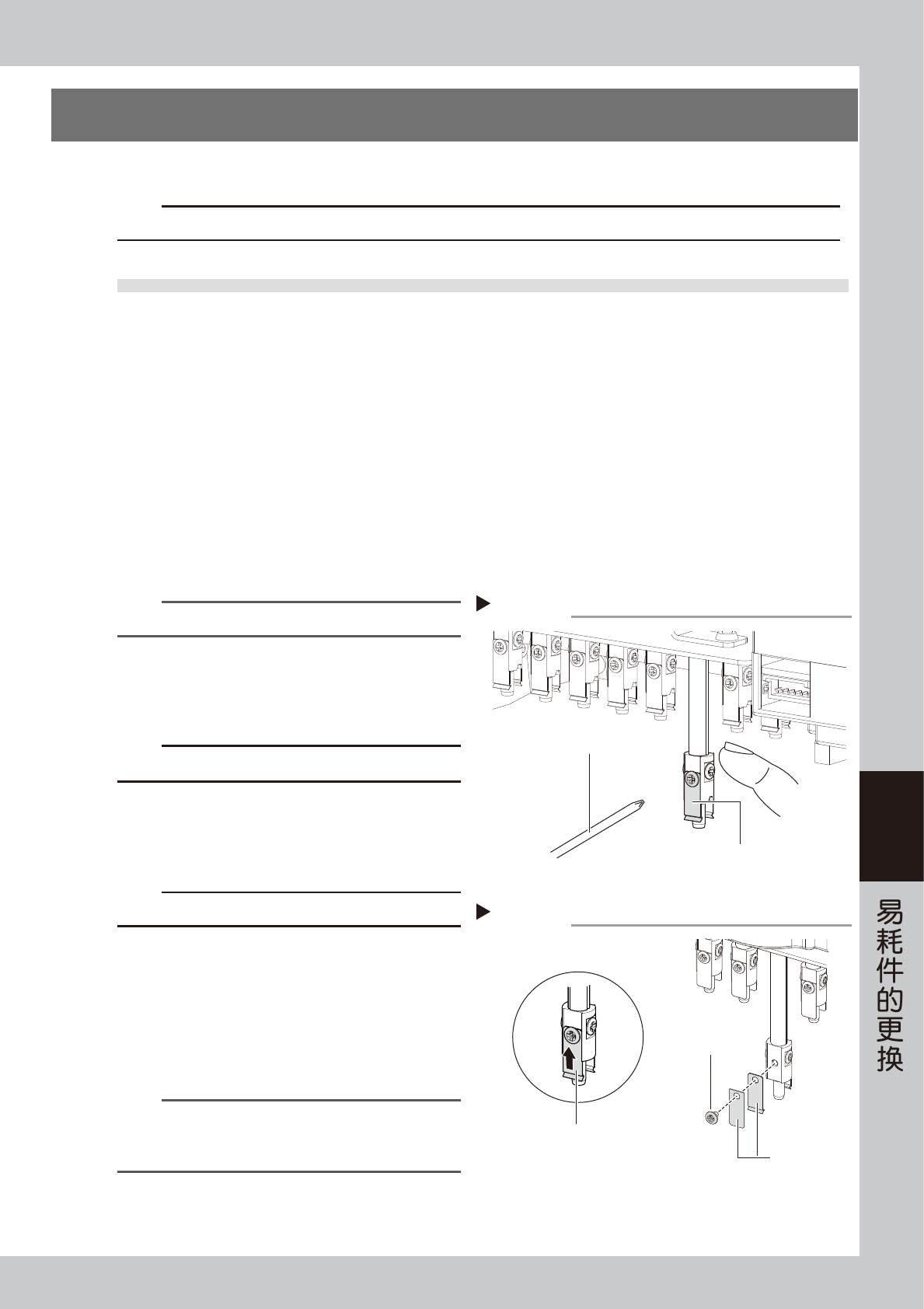

2.1.1 HM 贴装头的吸嘴弹簧片
■ 无专用安装工具时
下面，介绍没有“吸嘴弹簧片安装工具”时安装 HM 贴装头吸嘴弹簧片的方法。
1
e
拆卸吸嘴。
1. 按急停按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 将方巾垫在贴装头单元的下方。
4. 用手将需更换吸嘴弹簧片的对象吸嘴拆下。
n
要点
配备吸嘴交换站时，请务必使所有吸嘴被放回吸嘴交换站中。
2
拆卸弹簧片。
边按住吸嘴轴边用精密十字螺丝刀拆下固定螺丝，
将需要更换的弹簧片取下。
c
注意
只需拆卸固定弹簧片的固定螺丝。
3
安装新的弹簧片。
边向上按住弹簧片边用精密十字螺丝刀拧紧固定螺
丝。
c
注意
务必水平安装弹簧片。
4
安装吸嘴。
5
确认安装状态。
1. 插入吸嘴，确认弹簧片与吸嘴之间没有间隙。
2. 用手反复装卸吸嘴数次，确认没有松动。
3. 取出垫在贴装头单元下方的方巾。
n
要点
从贴装头上拆下的吸嘴，请务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
拆卸弹簧片
Step 2
精密十字螺丝刀
需要更换的弹簧片
55602-KMK-00
安装弹簧片
Step 3
新弹簧片
边向上按住弹簧片
边拧紧固定螺丝
固定螺丝
55603-KMK-00
6-4
6
■ 使用专用安装工具时
安装 HM 贴装头的吸嘴弹簧片时，若使用选购件“吸嘴弹簧片安装工具 (KGS-M8810-00X)”可以更水平对称地安
装弹簧片。
n
要点
若您选购了该专用安装工具，安装吸嘴弹簧片时建议您使用该专用安装工具安装。
下面，介绍使用该专用安装工具安装 HM 贴片头吸嘴弹簧片时的方法。
1
e
拆卸吸嘴。
1. 按急停按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 将方巾垫在贴装头单元的下方。
4. 用手将需更换弹簧片的对象吸嘴拆下。
n
要点
配备吸嘴交换站时，请务必使所有吸嘴被放回吸嘴交换站中。
2
拆卸弹簧片。
边按住吸嘴轴边用精密十字螺丝刀拆下固定螺丝，
将需要更换的弹簧片取下。
c
注意
只需拆卸固定弹簧片的固定螺丝。
3
预装新的弹簧片。
换上新的弹簧片，稍微拧动固定螺丝进行定位。
4
插入专用安装工具。
将专用安装工具的凹槽对准弹簧片的凸部插入吸嘴
轴，务必插入到位。
5
固定弹簧片。
用手指边按住弹簧片凸部与专用安装工具的凹槽
部，边用精密十字螺丝刀拧紧固定螺丝固定弹簧片。
6
确认弹簧片的安装状态。
确认专用安装工具的凹槽与弹簧片的凸部是否紧贴
无间隙。
7
向下拔出专用安装工具。
8
确认安装状态。
1. 用手反复装卸吸嘴数次，确认没有松动。
2. 取出垫在贴装头单元下方的方巾。
n
要点
从贴装头上拆下的吸嘴，请务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
拆卸弹簧片
Step 2
精密十字螺丝刀
需要更换的弹簧片
55602-KMK-00
向上插入到位
吸嘴弹簧片安装工具
边按住此处边拧紧固定螺丝
使用专用安装工具安装吸嘴弹簧片
Step 4-5
55604-KMK-00
确认弹簧片的安装状态
弹簧片的凸部与专用安装工具的凹槽紧贴
无间隙
Step 6
55605-KMK-00
6-5
6
2.1.2 FM 贴装头的吸嘴弹簧片
下面，介绍给 FM 贴装头更换吸嘴弹簧片的方法。
1
e
拆卸吸嘴。
1. 按急停按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 将方巾垫在贴装头单元的下方。
4. 用手将需更换弹簧片的对象吸嘴拆下。
n
要点
配备吸嘴交换站时，请务必使所有吸嘴被放回吸嘴交换站中。
2
拆卸弹簧片。
用内六角扳手 (1.3) 拆下弹簧片的固定螺栓之后，
取下弹簧片。
c
注意
只需拆卸固定弹簧片的固定螺栓。
3
安装新的弹簧片。
边向上按住弹簧片边用内六角扳手 (1.3) 拧紧固定
螺栓。
c
注意
务必水平安装弹簧片。
4
安装吸嘴。
5
确认安装状态。
1. 确认弹簧片与吸嘴夹臂组件之间没有间隙。
2. 用手反复装卸吸嘴数次，确认没有松动。
3. 取出垫在贴装头单元下方的方巾。
n
要点
从贴装头上拆下的吸嘴，务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
拆卸弹簧片
Step 2
内六角扳手
弹簧片
弹簧片
固定螺栓
吸嘴夹臂组件
55606-KMK-00
安装弹簧片
Step 3
内六角扳手
向上按住弹簧片
55607-KMK-00
