6-4
6
■ 使用专用安装工具时
安装 HM 贴装头的吸嘴弹簧片时，若使用选购件“吸嘴弹簧片安装工具 (KGS-M8810-00X)”可以更水平对称地安
装弹簧片。
n
要点
若您选购了该专用安装工具，安装吸嘴弹簧片时建议您使用该专用安装工具安装。
下面，介绍使用该专用安装工具安装 HM 贴片头吸嘴弹簧片时的方法。
1
e
拆卸吸嘴。
1. 按急停按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 将方巾垫在贴装头单元的下方。
4. 用手将需更换弹簧片的对象吸嘴拆下。
n
要点
配备吸嘴交换站时，请务必使所有吸嘴被放回吸嘴交换站中。
2
拆卸弹簧片。
边按住吸嘴轴边用精密十字螺丝刀拆下固定螺丝，
将需要更换的弹簧片取下。
c
注意
只需拆卸固定弹簧片的固定螺丝。
3
预装新的弹簧片。
换上新的弹簧片，稍微拧动固定螺丝进行定位。
4
插入专用安装工具。
将专用安装工具的凹槽对准弹簧片的凸部插入吸嘴
轴，务必插入到位。
5
固定弹簧片。
用手指边按住弹簧片凸部与专用安装工具的凹槽
部，边用精密十字螺丝刀拧紧固定螺丝固定弹簧片。
6
确认弹簧片的安装状态。
确认专用安装工具的凹槽与弹簧片的凸部是否紧贴
无间隙。
7
向下拔出专用安装工具。
8
确认安装状态。
1. 用手反复装卸吸嘴数次，确认没有松动。
2. 取出垫在贴装头单元下方的方巾。
n
要点
从贴装头上拆下的吸嘴，请务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
拆卸弹簧片
Step 2
精密十字螺丝刀
需要更换的弹簧片
55602-KMK-00
向上插入到位
吸嘴弹簧片安装工具
边按住此处边拧紧固定螺丝
使用专用安装工具安装吸嘴弹簧片
Step 4-5
55604-KMK-00
确认弹簧片的安装状态
弹簧片的凸部与专用安装工具的凹槽紧贴
无间隙
Step 6
55605-KMK-00
6-5
6

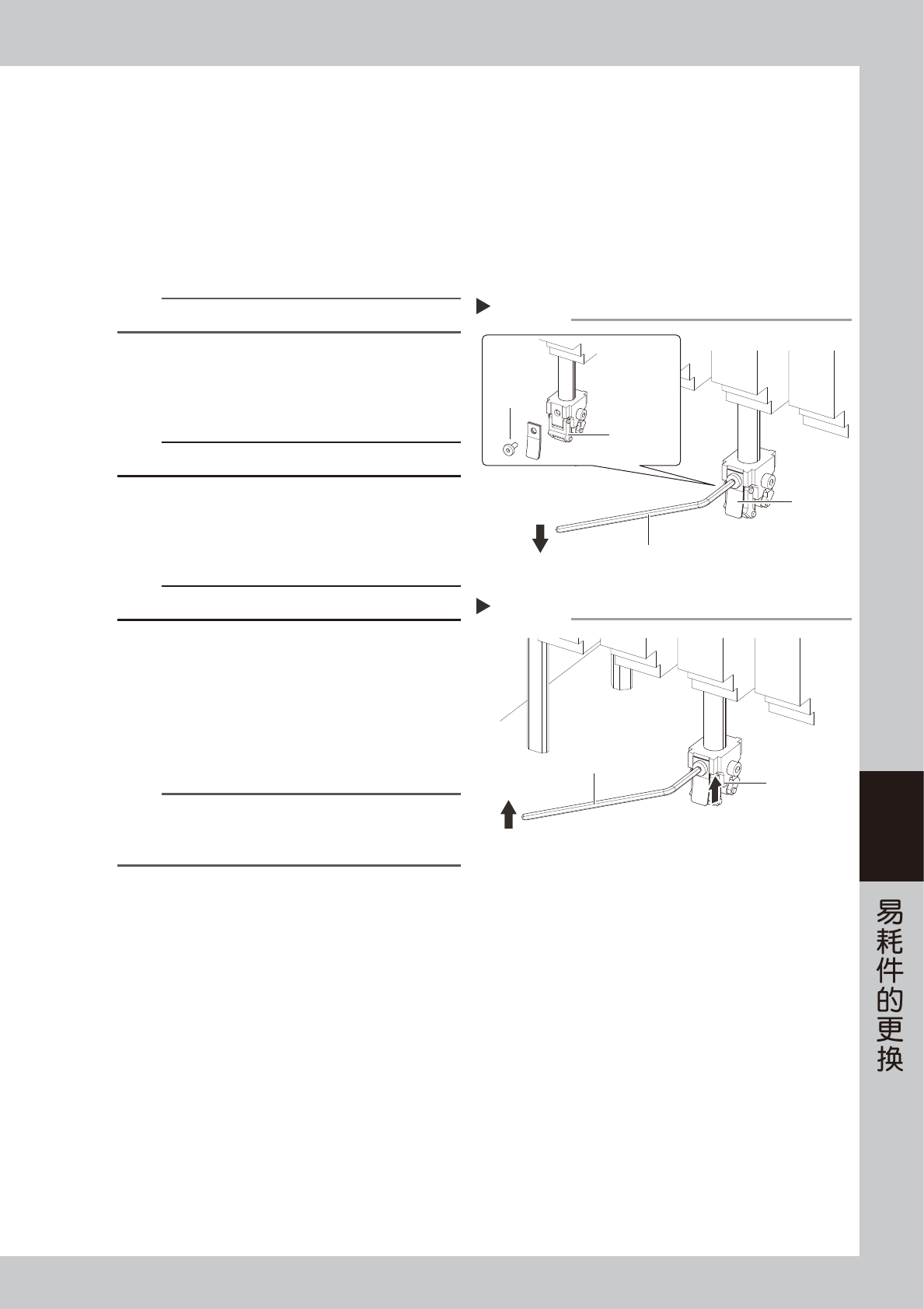

2.1.2 FM 贴装头的吸嘴弹簧片
下面，介绍给 FM 贴装头更换吸嘴弹簧片的方法。
1
e
拆卸吸嘴。
1. 按急停按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 将方巾垫在贴装头单元的下方。
4. 用手将需更换弹簧片的对象吸嘴拆下。
n
要点
配备吸嘴交换站时，请务必使所有吸嘴被放回吸嘴交换站中。
2
拆卸弹簧片。
用内六角扳手 (1.3) 拆下弹簧片的固定螺栓之后，
取下弹簧片。
c
注意
只需拆卸固定弹簧片的固定螺栓。
3
安装新的弹簧片。
边向上按住弹簧片边用内六角扳手 (1.3) 拧紧固定
螺栓。
c
注意
务必水平安装弹簧片。
4
安装吸嘴。
5
确认安装状态。
1. 确认弹簧片与吸嘴夹臂组件之间没有间隙。
2. 用手反复装卸吸嘴数次，确认没有松动。
3. 取出垫在贴装头单元下方的方巾。
n
要点
从贴装头上拆下的吸嘴，务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
拆卸弹簧片
Step 2
内六角扳手
弹簧片
弹簧片
固定螺栓
吸嘴夹臂组件
55606-KMK-00
安装弹簧片
Step 3
内六角扳手
向上按住弹簧片
55607-KMK-00
6-6
6
2.2 滚轮锁的更换 (FM 贴装头 )
下面，介绍给 FM 贴装头更换滚轮锁 ( 吸嘴夹臂组件 ) 时的方法。
1
e
拆卸吸嘴。
1. 按急停按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 将方巾垫在贴装头单元的下方。
4. 用手将需更换滚轮锁的对象吸嘴拆下。
2
拆卸吸嘴夹臂组件。
1. 用内六角扳手 (1.5mm) 拆下吸嘴夹臂组件的 2
处固定螺栓。
2. 将吸嘴夹臂组件向下拔出。
c
注意
吸嘴轴上装有 O 型圈，拔出吸嘴夹臂组件时注意不要损伤 O
型圈。
3
安装新的吸嘴夹臂组件。
4
确认安装状态。
1. 检查弹簧片与滚轮之间是否有间隙。
2. 反复装卸吸嘴数次，检查没有松动。
3. 取出垫在贴装头单元下方的方巾。
n
要点
从贴装头上拆下的吸嘴，请务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
■ 只更换滚轮时
下面，从拆下吸嘴夹臂组件之后的状态开始介绍。
1
拆卸 E 型卡环。
用精密一字螺丝刀顶滚轮轴上的 E 型卡环的前端，
拆下 E 型卡环。
2
拆卸滚轮。
拔出滚轮轴，拆下滚轮。
3
安装新的滚轮。
如右图所示，将滚轮轴插入吸嘴夹臂组件与新滚轮
中。
4
安装 E 型卡环。
如 Step1 图所示，用精密一字螺丝刀将 E 型卡环按
入滚轮轴。
Step 2
拆卸吸嘴夹臂组件
吸嘴夹臂组件的
固定螺栓
O型圈
吸嘴夹臂组件
滚轮
55608-KMK-00
Step 1
拆卸E型卡环
滚轮轴
E型卡环
滚轮
55609-KMK-00
Step 3
安装滚轮
滚轮轴
新滚轮
55610-KMK-00
