6-8
6

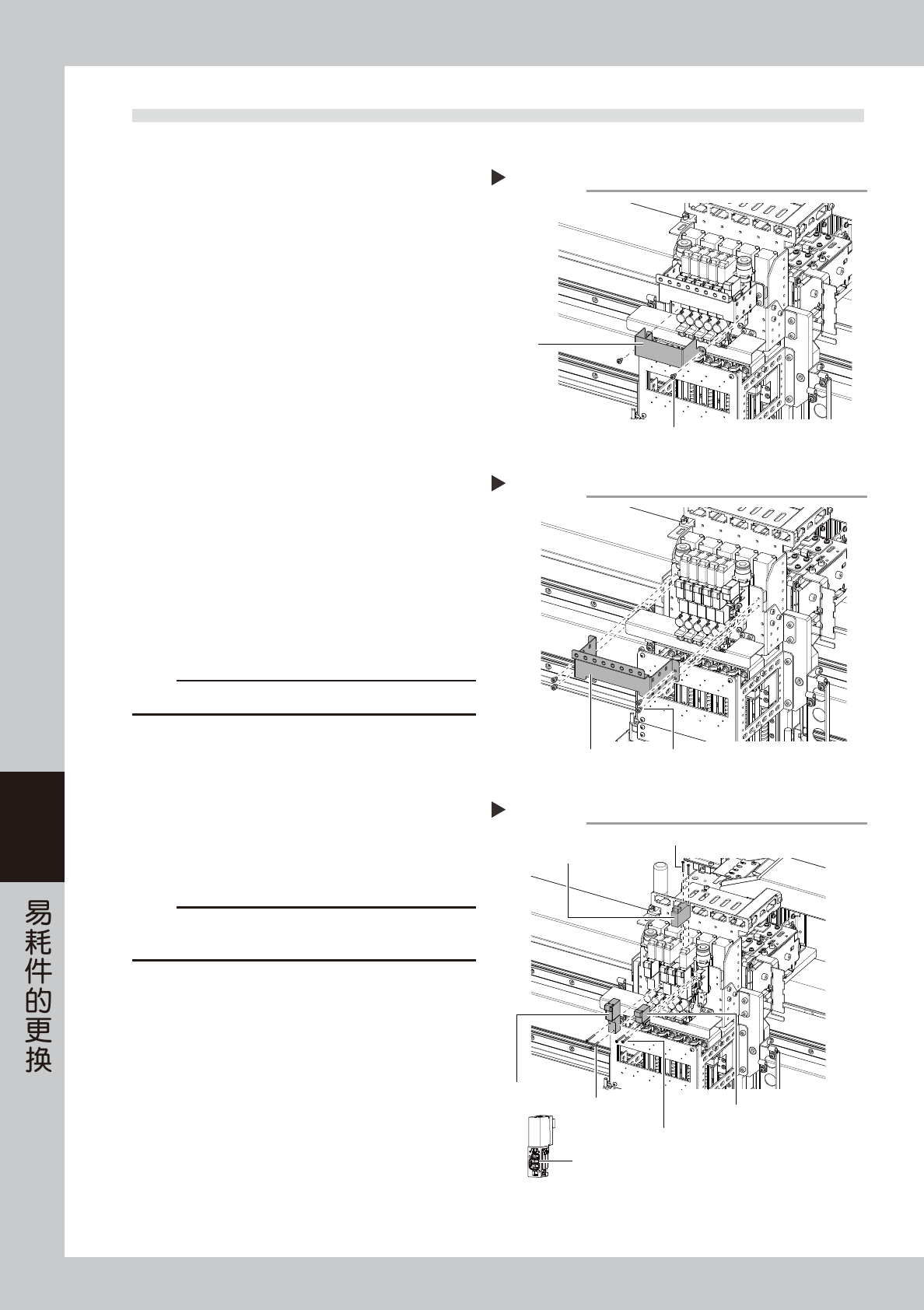

3.2 电磁阀类的更换 (FM 贴装头 )
下面，介绍 FM 贴装头电磁阀类的更换方法。
1
切断贴片机的电源与气源。
1. 退出应用软件之后，关闭贴片机的电源。
2. 将贴片机左下方盖板内的 [ 供气／排气 ] 开关
向右 (EXH) 旋转 , 切断供气。
2
进行作业前的准备。
1. 打开贴片机的正面机盖，将贴装头单元移到便
于更换电磁阀的位置。
2. 将方巾垫在贴装头单元的下方。
3
拆卸整流板 ( 更换控制用、清洁用排气电
磁阀时 )。
用十字螺丝刀拆下整流板的 2 处固定螺丝。
4
拆卸贴装头护板。
用内六角扳手 (2.5) 拆卸贴装头护板的 4 处固定螺
栓。护板上有接线，但无须拆卸接线。
5
拆卸插头。
拔掉需更换的对象电磁阀的插头。
6
更换电磁阀。
用精密十字螺丝刀拆下需更换的对象电磁阀的固定
螺丝 ( 各 2 处 ) 之后，换上新的电磁阀。
c
注意
电磁阀的背面装有密封垫圈。更换时，注意不要掉落或被夹入。
7
组装各部。
1. 插入插头并安装贴装头护板、整流板。
2. 取出垫在贴装头单元下方的方巾。
8
确认电磁阀的动作。
接通贴片机的气源与电源，在 [ 装置 ] -“Head”或
“I/O”画面确认各电磁阀的动作是否正常。
c
注意
若在“I/O”画面确认清洁用排气电磁阀的动作，请务必将所
有贴装头上的吸嘴全部拆下。
拆卸FM贴装头的整流板
Step3
整流板
固定螺丝(2处)
55614-KMK-00
拆卸FM贴装头的护板
Step4
贴装头护板 固定螺栓(4处)
55615-KMK-00
更换FM贴装头的电磁阀
Step6
排气电磁阀
固定螺丝(2处)
清洁用排气电磁阀
固定螺丝(2处)
控制用电磁阀
固定螺丝(2处)
密封垫圈
55616-KMK-00
6-9
6

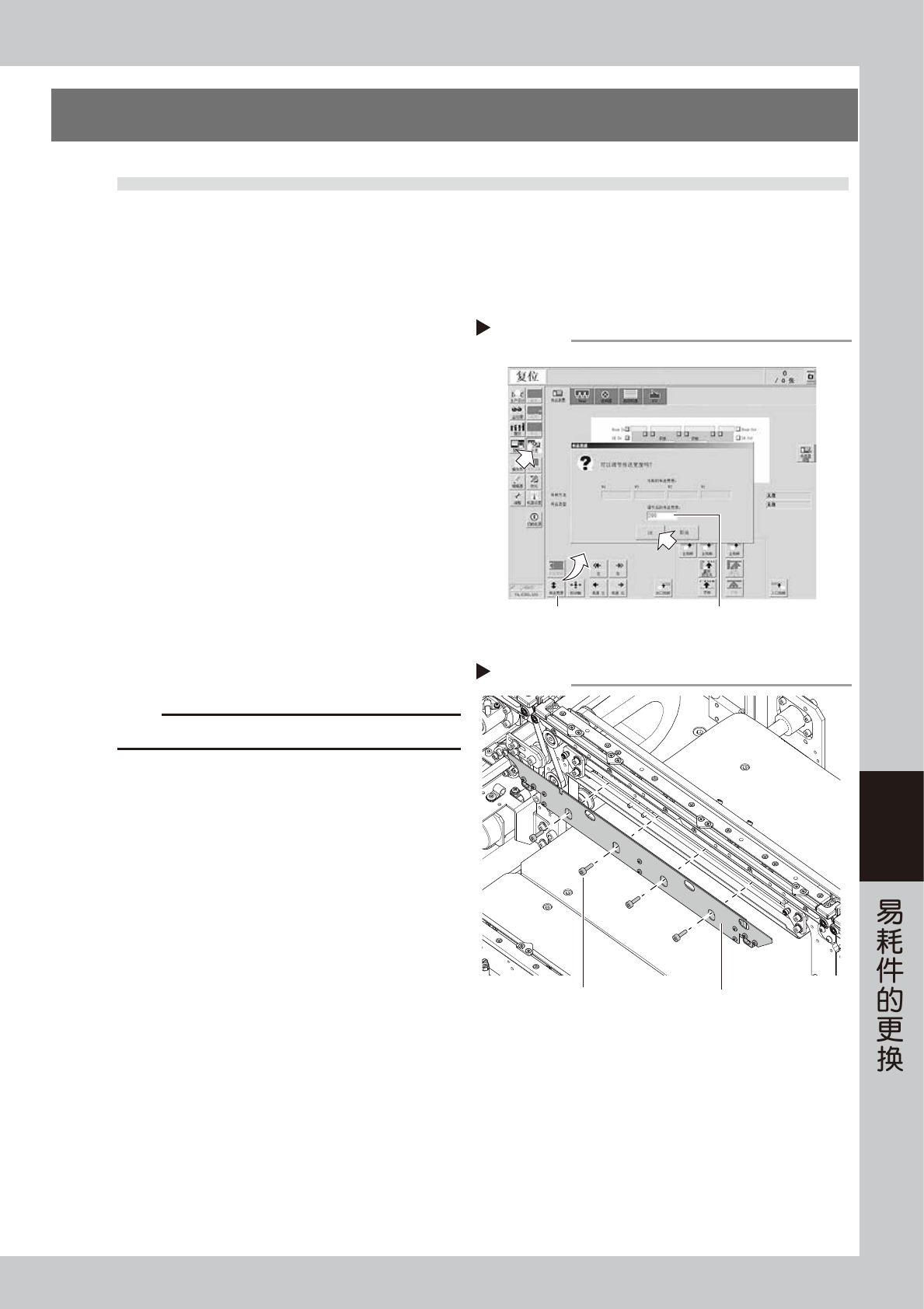

4.传送部
4.1 传送带的更换
在前述第 3 章““5.2 传送带的点检与导轨等的清洁”中，检查出传送带有明显松弛、脏污或起毛时，需要更换传
送带。
YSM20R 贴片机有双段输送台机型与单轨机型 2 种传送规格。双段输送台机型的 W2 轴与 W3 轴的传送带更换方法
与其它有所不同。下面，介绍更换传送带的方法。
1
将传送宽度调到便于更换传送带的宽度。
1. 按 [ 传送宽度 ] 按钮，打开调节传送宽度的对
话框。
2. 在“调节后的传送宽度”输入框里输入可伸入
内六角扳手进行操作的宽度 (200mm 左右 ) 之
后，按 [OK] 按钮。传送宽度变为指定的宽度。
2
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮之后，打开贴片机的正面机盖。
3. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
4. 将方巾垫在顶板上。
3
拆卸基板固定夹
。
用内六角扳手 (3) 拆下基板固定夹的 4 处固定螺栓
之后，取下基板固定夹。
c
注意
请勿拆卸右图所示的 4 处以外的螺栓。
调节传送宽度
[传送宽度] 按钮 输入“200”左右
Step 1
＜以双段输送台机型画面为例＞
56600-KMK-00
拆卸基板固定夹
Step 3
基板固定夹固定螺栓
55617-KMK-00
6-10
6
4

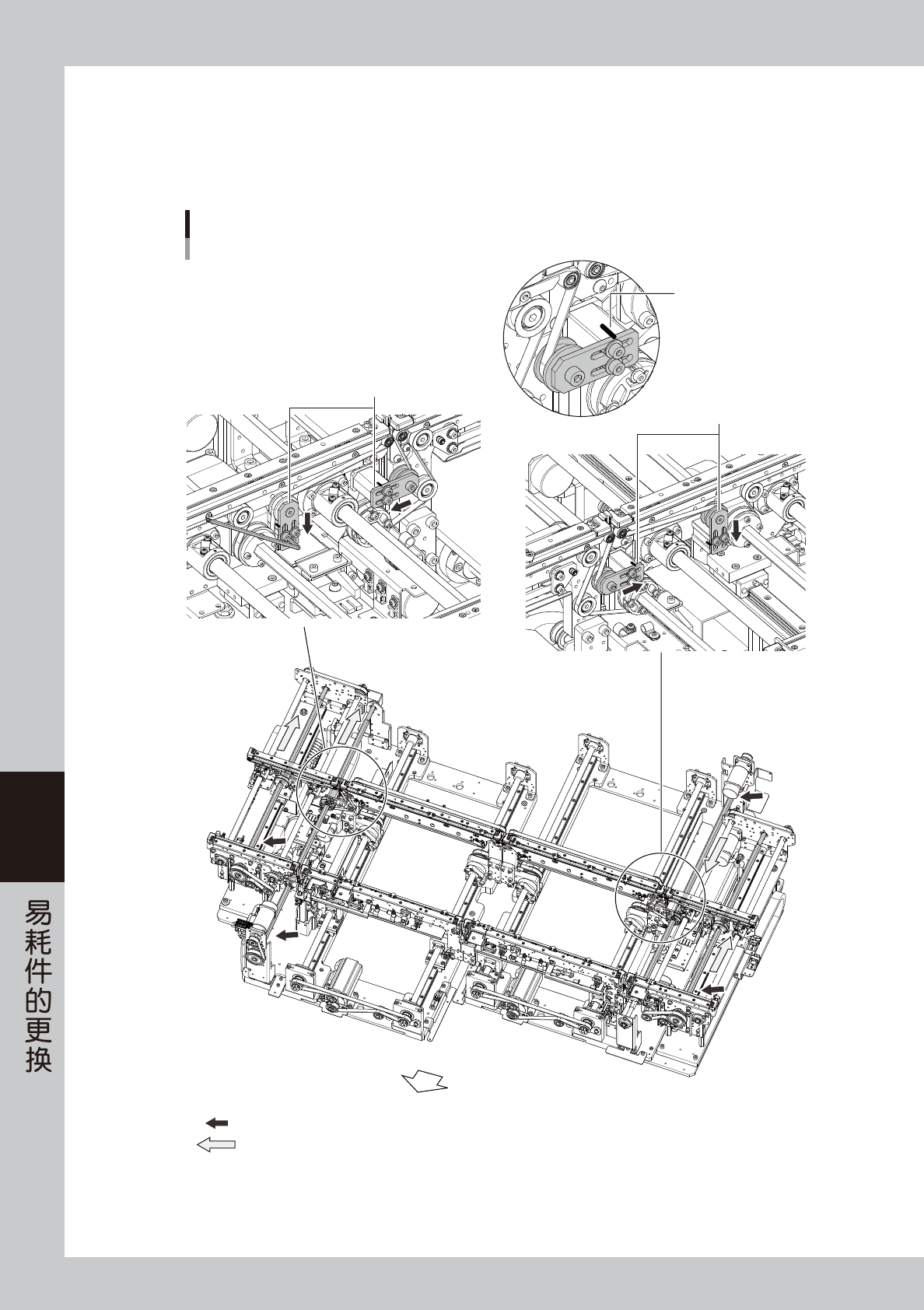

放松传送带。
1. 在放松传送带之前，先在带轮托架 ( 单轨机型时在带轮固定螺栓 ) 位置用油性记号笔作上记号。
2. 参照下图，用内六角扳手 (3) 拧松图中所示带轮托架的 2 根固定螺栓之后，向箭头方向移动托架放松
传送带。单轨机型时，用内六角扳手 (4 与 5) 拧松带轮的固定螺栓之后，移动带轮。
W1轴
W3轴
W4轴
W2轴
放松传送带
YSM20R 双段输送台机型
用油性记号笔
在带轮托架位置
作记号
■ W3、W4轴
■ W1、W2轴
贴片机正面
放松此带轮托架
放松此带轮托架
带轮托架
：分离轴与带轮的位置
：分离时拔离轴的方向
55618-KMK-00
