6-21 6 ■ 电磁阀的更换方法 在此，以单轨机型为例介绍更换传送部电磁阀的方法。 1 切断贴片机的电源与气源。 1. 退出应用软件之后，关闭贴片机的电源。 2. 将贴片机左下方盖板内的 [ 供气／排气 ] 开关 向右 (EXH) 旋转，切断供气。 2 拔出插头。 拔出需要更换的电磁阀的插头。 n 要点 确认需要更换的电磁阀的插头线束上的标记软管。 3 更换电磁阀。 1. 用精密十字螺丝刀拆卸需要更换的电磁阀的装 配螺丝 ( 各 2 …
6-20
6

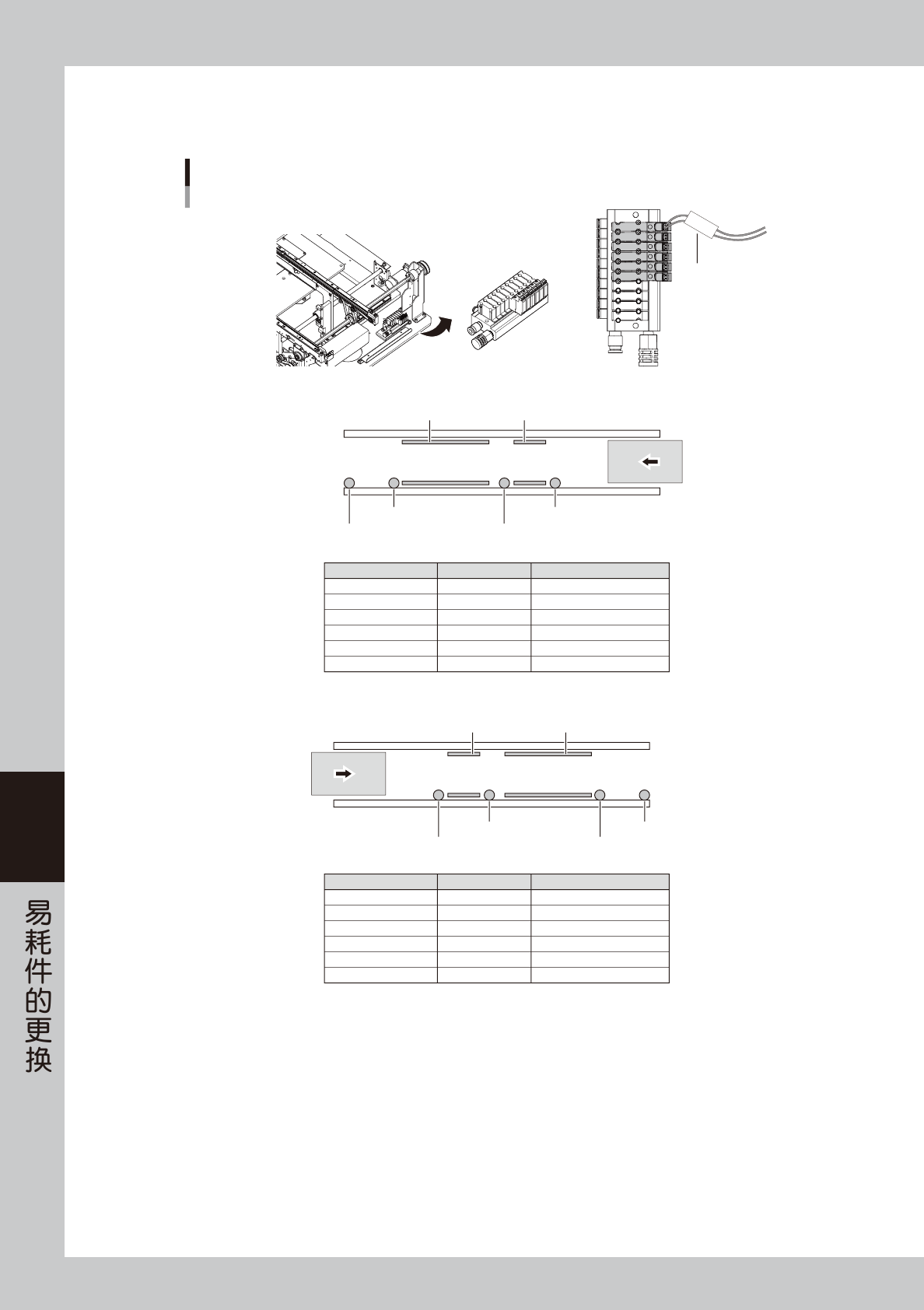

■ 单轨机型时
单轨机型时，电磁阀组件安装在传送部的右侧。
CV ST1
传送部电磁阀的安装位置
单轨机型
■ 右→左传送基板时
副挡板 1
副挡板 2
基板固定夹 1基板固定夹 2
主挡板
出口挡板
标记软管
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
内容
副挡板 1
副挡板 2
主挡板
出口挡板
基板固定夹 (小)
基板固定夹 (大)
备注
L510mm规格(选配)时使用
L510mm规格(选配)时使用
■ 左→右传送基板时
副挡板 2
副挡板 1
基板固定夹 1基板固定夹 2
主挡板
出口挡板
标记软管
CV ST1
CV ST3
CV ST4
CV ST5
CLAMP1
CLAMP3
内容
出口挡板
主挡板
副挡板 ２
副挡板 1
基板固定夹 (大)
基板固定夹 (小)
备注
L510mm规格(选配)时使用
L510mm规格(选配)时使用
* 电磁阀个数由贴片机的规格决定。
标记软管
电磁阀组件
55633-KMK-00
6-21
6
■ 电磁阀的更换方法
在此，以单轨机型为例介绍更换传送部电磁阀的方法。
1
切断贴片机的电源与气源。
1. 退出应用软件之后，关闭贴片机的电源。
2. 将贴片机左下方盖板内的 [ 供气／排气 ] 开关
向右 (EXH) 旋转，切断供气。
2
拔出插头。
拔出需要更换的电磁阀的插头。
n
要点
确认需要更换的电磁阀的插头线束上的标记软管。
3
更换电磁阀。
1. 用精密十字螺丝刀拆卸需要更换的电磁阀的装
配螺丝 ( 各 2 颗 ) 之后，拆下电磁阀。
2. 安装新的电磁阀。
3. 插入插头。
c
注意
电磁阀底部嵌有密封垫圈。更换时，请注意不要掉落或被夹住。
4
确认电磁阀的运行动作。
1. 接通贴片机的气源与电源。
2. 在 [ 装置 ] -“I/O”画面中，确认更换后的电磁
阀的运行动作。
■ 在“I/O”画面确认电磁阀运行动作的方法
下图，以从右→左传送基板的单轨机型为例介绍在“I/O”画面确认电磁阀运行动作的方法。
传送部电磁阀的运行动作确认
单轨机型 (以右→左传送基板为例)
1. 从“输出信号”中选择“传送装置”
2. 选择地址
7
6
5
3
2
1
标记软管
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
地址
副挡板 1 ：L510mm 规格 (选配)
副挡板 2
主挡板
出口挡板
基板固定夹 (小) ：L510mm 规格 (选配)
基板固定夹 (大)
内容
T010001
T010001
T010001
T010002
T010002
T010002
2. 按[ON/OFF] 按钮 显示地址的内容
例：T010001,5
地址
T010001
T010002
类型
传送装置
传送装置
7 6 5 4 3 2 1 0
0
0
00
0 00
00 00
56603-KMK-00
拔出电磁阀的插头
Step 2
插头
55634-KMK-00
更换电磁阀
Step 3
精密十字螺丝刀
装配螺丝
电磁阀
电磁阀底部装有密封垫圈
注意不要掉落
55635-KMK-00
6-22
6
5.底座部
5.1 料车夹固部电磁阀的更换
夹固一次性换料车的电磁阀安装在贴片机正面左下部。电磁阀发生故障时，请按照下列步骤进行更换。
1
切断贴片机的电源与气源。
1. 退出应用软件之后，关闭贴片机的电源。
2. 将贴片机左下方盖板内的 [ 供气／排气 ] 开关
向右 (EXH) 旋转，切断供气。
2
拔出插头。
拔出需要更换的电磁阀的插头。
n
要点
需要更换的电磁阀与该电磁阀的安装位置，请参照右图并对
照插头线束上的标记软管进行确认。
参考
料车的夹固、松开由双控电磁阀控制。
3
更换电磁阀。
1. 用精密十字螺丝刀拆卸需要更换的电磁阀的装
配螺丝 ( 各 2 颗 ) 之后，拆下电磁阀。
2. 安装新的电磁阀。
3. 插入插头。
c
注意
电磁阀底部嵌有密封垫圈。更换时，请注意不要掉落或被夹住。
4
确认电磁阀的运行动作。
1. 接通贴片机的气源与电源。
2. 更换了料车夹固 ( 或松开 ) 电磁阀时，需要实
际夹固或松开料车，确认电磁阀的夹固或松开
动作是否正常。
参考
料车夹固 ( 或松开 ) 电磁阀，也可以在 [ 装置 ] -“I/O”画面
中确认运行动作是否正常。详细确认方法，请参照本章后述“■
在“I/O”画面确认电磁阀运行动作的方法”。
3. 更换了控制多视觉相机侧面照明上升的电磁阀
时，在 [ 装置 ] -“I/O”画面中，确认多视觉相
机的侧面照明的上升动作是否正常。
确认方法，请参照本章后述“■ 在“I/O”画
面确认电磁阀运行动作的方法”。
更换电磁阀
Step 3
精密十字螺丝刀
电磁阀
(单控电磁阀)
电磁阀
(双控电磁阀)
电磁阀底部装有密封垫圈
注意不要脱落
55637-KMK-00
拔出电磁阀的插头
Step 2
插头
■ 电磁阀的安装位置与功能
F1 Down
F2 Down
R1 Down
R2 Down
Light UP1
Light UP2
F1 UP
F2 UP
R1 UP
R2 UP
F1 Down
F2 Down
R1 Down
R2 Down
Light UP1
Light UP2
F1 UP
F2 UP
R1 UP
R2 UP
内容
左前 夹固料车
右前 夹固料车
右后 夹固料车
左后 夹固料车
前侧 多视觉相机侧面照明上升
后侧 多视觉相机侧面照明上升
左前 松开料车
右前 松开料车
右后 松开料车
左后 松开料车
标记软管
