附录 目录 1. 机器规格 A-1 1.1 气压调节部 A-1 1.2 电源连接部 A-2 1.3 机器间输入、输出用接口 A-3 1.3.1 PREVIOUSINTERFACE A-3 1.3.2 NEXTINTERFACE A-4 2. 保养配件 A-5 2.1 YSM20R 贴片机的保养配件表 A-5 2.2 托盘供料装置的保养配件表 A-13
6-23
6
■ 在“I/O”画面确认电磁阀运行动作的方法
更换了电磁阀之后，需在“I/O”画面确认电磁阀的运行动作。
电磁阀运行动作的确认
5
7
6
例：T010000,3
地址
T010000
类型
送料器
7 6 5 4 3 2 1 0
0
00 0 0 000
例：T01000C,4
地址
T01000C
类型
照明
7 6 5 4 3 2 1 0
00
料车
2
1
0
4
3
地址
T010000
T010000
T010000
T010000
T010000
T010000
T010000
T010000
F1
F2
R1
R2
松开
夹固
松开
夹固
松开
夹固
松开
夹固
内容
[装置] -“I/O”画面
1. 从“输出信息”中选择“照明”
从“输出信息”中选择“送料器”
多视觉相机
5
4
地址
T01000C
T01000C
上升
上升
TABLE-A (前)
TABLE-B (后)
内容
■ 料车夹固(或松开)电磁阀
■ 多视觉相机
2. 选择地址
(仅供参考)
3. 按[ON/OFF]按钮 显示地址的内容
56604-KMK-00
A-1
A
1.机器规格

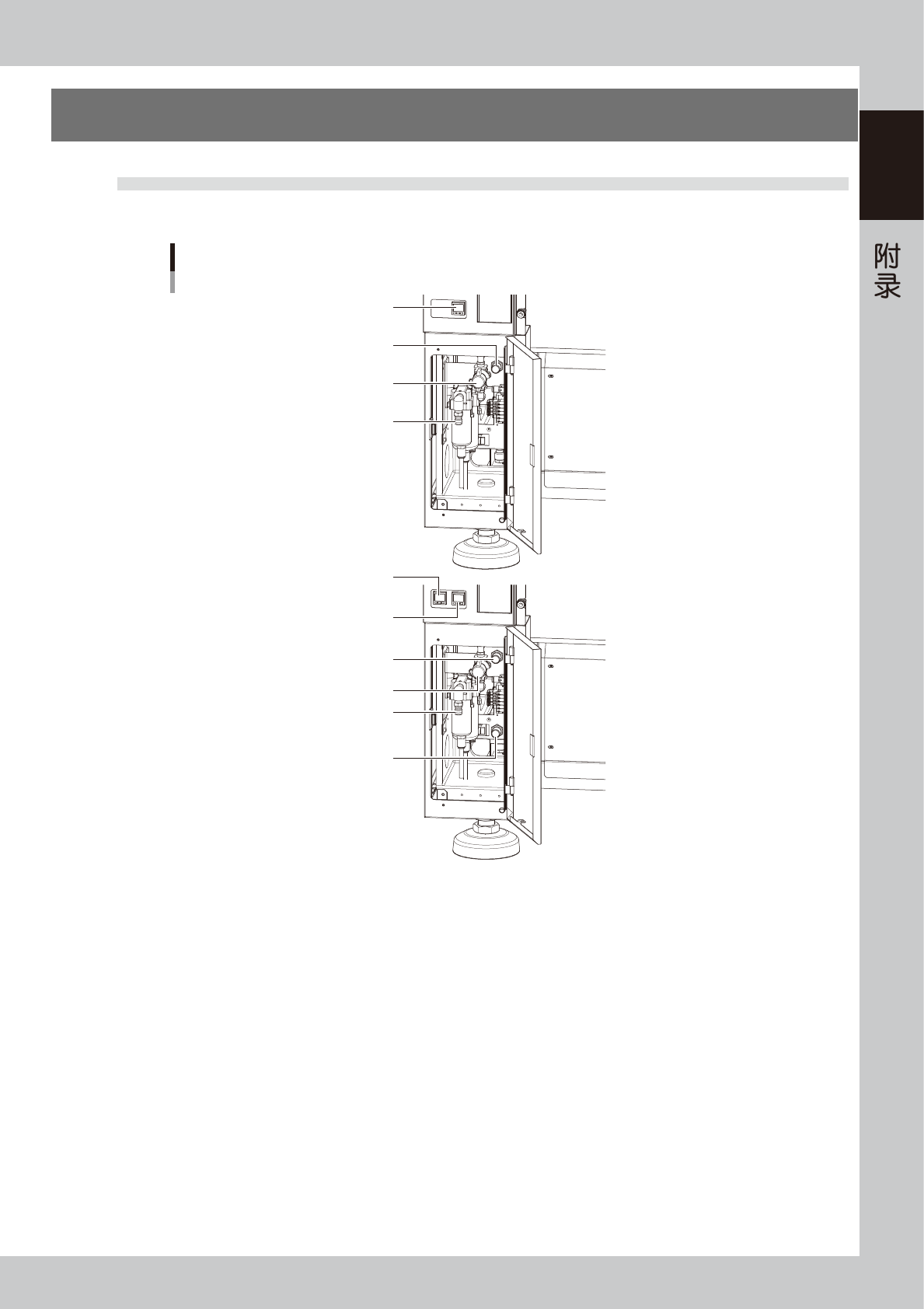

1.1 气压调节部
贴片机正面左下侧盖板内，装有向贴片机气动部供给压缩空气的气压调节部。气压调节部需设置为如下所示的值。
气压调节部
A工作台用气压表
[供气/排气]开关
B工作台用气压调节器
单梁机型
气源连接部
双梁机型
气压表
气压调节器
B工作台用气压表
A工作台用气压调节器
[供气/排气]开关
气源连接部
55A00-KMK-00
■ 供给气压
供给气压，是指供给本贴片机的通过气压调节器进行气压设定之前的气源压力。
请在下列范围内供给。
YSM20R ：0.45MPa
～
0.70MPa
■ 气压表
一般以绿色显示，如果气压达到上限或下限 ( 即，检出气压下降 ) 时 , 会报错变为红色显示。
■ 设定气压与气压的上下限值
设定气压 ：0.40MPa(±0.01)
( 达到上限 0.45MPa 时报错变为红色显示 )
下限气压 ：0.33MPa
■ [供气/排气]开关
向右旋转此开关，可以切断供气。此外还可以排出气路内的残留气体。
■ 气源连接部
请与装有日东工器快速接头 40SH 的内径在 8mm 以上的空气软管连接，并使用通过空气干燥器和空气过滤器净化过的压缩
空气。
